众所周知，彩电高频头的33V供电必须稳定，否则会出现跑台、收台少的故障，然而笔者修了一台TCLL32F19型液晶彩电后，打破了高频头的33V供电必须稳定这一观念，33V可以随电视台的改变而改变。比如中央一台33V可以降为22V，吉林教育台33V可以降为16V，可见33V是一个变量，类似高频头调谐脚的电压，与高频头调谐脚BT接近，请看本文。

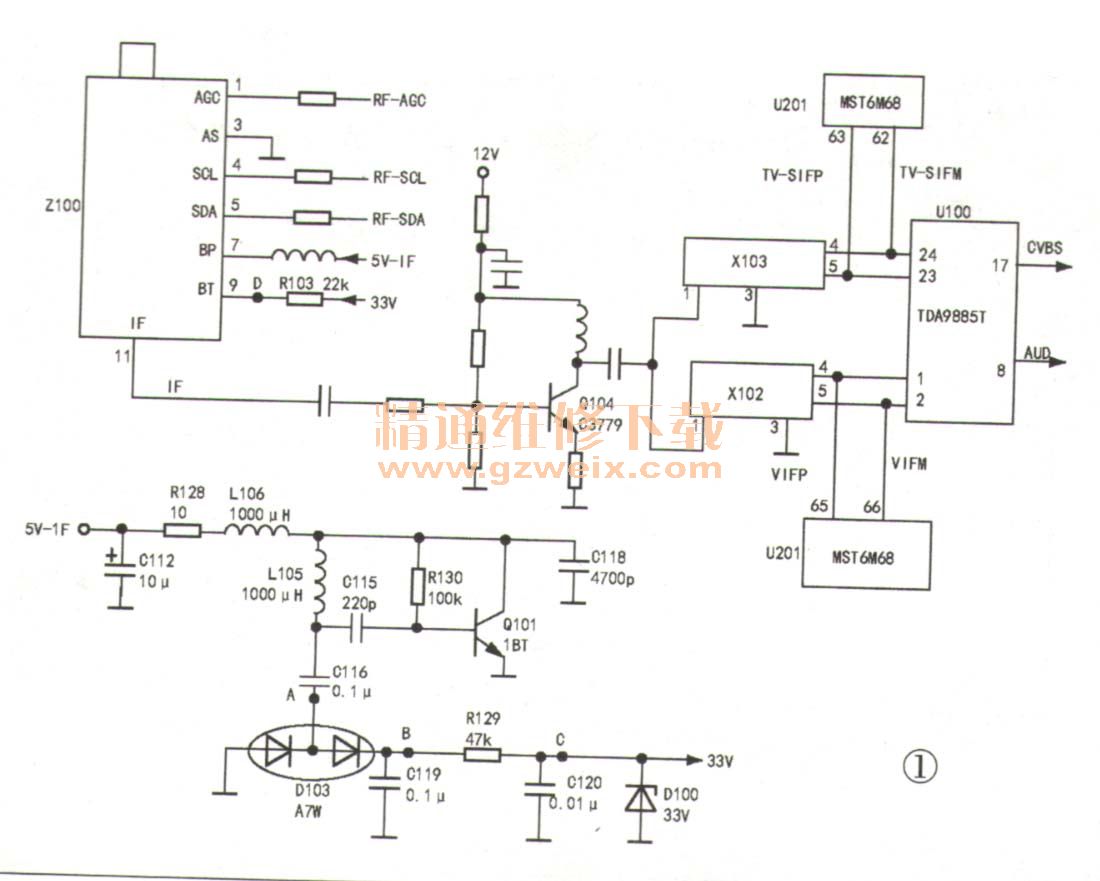

这台液晶彩电，TV状态无图、无声，AV状态放影碟机正常，用户的电视信号为射频信号。该机属TCLMS68机芯，局部图见图1。 TV无图、无声，AV正常，说明故障在高频电路、中频等电路。该机TV信号流程：射频信号经高频头Z100后产生中频信号IF, IF中频信号经预中放电路（以Q104为核心）放大后分两路：一路送到声表面滤波器X102的①脚，从⑤脚、④脚输出图像中频信号VIFM、VIFP，送到图像、伴音中频处理块TDA9885T（U100）的①脚、②脚，从17脚输出视频信号；另一路送到声表面X103的①脚，从⑤脚、④脚输出伴音中频信号TV –SIFP、TV -SIFM，送到TDA9885T（U100）的23脚、24脚，从⑧脚输出音频信号。
然而电路板上根本没有安装TDA9885T（U100）,保留有空位置。实际上，声表面X102的⑤脚、④脚输出的图像中频信号送到MST6M68的65脚、66脚，声表面X103的④脚、⑤脚输出的伴音中频信号送到MST6M68的62、63脚。可见，图像中频电路、伴音中频电路都在主芯片MST6M68（U201）的内部，了解TV信号流程后开始检修。
查高频头的32V供电误入歧途。首先检查高频电路，测高频头Z100的5V电压正常；高放AGC1脚电压为3.2V，正常；④脚时钟总线SCL为5V，正常；⑤脚数据总线SDA为5V，正常；⑨脚调谐电压BT为14V，无法判断是否正常。再测 33V供电为16V，不正常；BT（⑨脚）与33V之间电阻R103阻值为22kΩ，正常。R103没有变小，说明33V直流电路有问题，使33V变低（后来证明这个结论是错误的）。
33V直流电压形成过程：以Q101为核心的振荡电路把5V直流电压转化成频率为435kHz、幅度为43Vp-p的交流电压。该交流电压经D103二倍压整流在C119上产生40V直流电压，经R129限流、D100（33V）稳压，在C120上产生33V直流电压供高频头使用。
为了稳妥，再测一遍有关点电压。为了便于叙述把待测点用字母表示，A点是交流电压输入，B点是二倍压整流直流输出，C点是33V端子输出，D点是高频头BT端（⑨脚）。A点波形幅度为28Vp-p、周期2.3μs,B点电压为21V, C点电压为16V,D点电压为14V。除了D点电压无法判断是否正常外，其他各点电压均低于正常值很多，5V振荡供电正常。
测33V稳压管D100、滤波电容C120、限流电阻R129均正常，测二倍压整流管D103、滤波电容C119正常，测交流祸和电容C116正常，说明故障与整流、滤波、稳压电路无关，很可能出在振荡电路，因为A点波形幅度低。测电感L106、L105的阻值均为20Ω，说明两只电感均正常。把振荡电路元件都查了，均正常。无奈只好把整流、滤波、稳压、振荡电路的各个元件逐个代换，故障仍旧。难道该机高频头33V供电应该是16V，是图纸标错了？怎么可能呢！经验告诉我，查33V供电是走错了方向。
查（预）中放电路回归正路。查中放电路先测预中放电路。测预中放管Q104的b-e结电压降为0V，不正常，正常应为0.7V左右，Q104已击穿。Q104不是贴片管，型号为C3779，用CRT彩电的预中放管PH2369代换，通电试机，图像、声音出现且完全正常，故障排除。此时测A点波形，周期仍为2.3μs，幅度仍为28Vp-p;B点电压仍为21V; C点电压仍为16V; D点电压仍为14V。可见该机高频头供电是16V，而不是33V，这个结论好像不靠谱，百思不得其解。

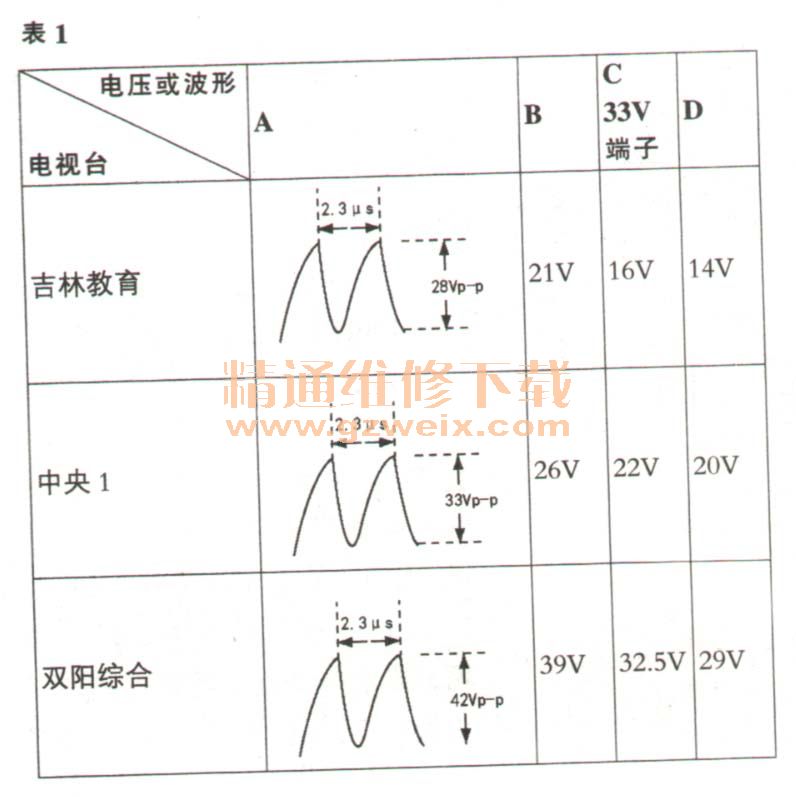

换台测量，终于真相大白。难道与电视台的存储位置有关？笔者在故障时和修好后的测量都是在同一台位进行的。仔细一看，该台是《吉林教育》台，换《中央1≥台，测A点波形幅度升为33Vp-p,B点电压升为26V,C点电压升为22V, D点电压升为20V；再换《双阳综合》台，测A点波形，幅度升为42Vp-p,B点电压升为39V, C点电压升为32.5V, D点电压升为29V，如表1所示，是上述三个台播放时各点波形或电压。
分析表1的数据，A点波形幅度不同，但周期不变均为2.3μs（即频率为435kHz）,B点、C点电压都不相同，而D点电压不相同是必须的，因为D点是高频头的调谐脚BT，这是众所周知的。结论：TCL L32F19型液晶彩电高频头供电不是固定值，是个变量，它随电视台的不同而改变，但最大值为33V。注：高频头供电指调谐供电。
为什么该机高频头供电不是固定值？你可能头一次听说高频头供电会与电视台有关，但事实确实存在，不用置疑。为什么会出现这种现象？与电路设计有关。归纳为两点：一是振荡电路内阻比较大，这是一个重要原因。依据是：A点波形在三个不同电视台时波形幅度变化大，而频率却不变；二是33V稳压二极管限流电阻R129阻值大，为47kΩ。这样，振荡电路内阻R内与R129、R103串联后共同构成高频头BT脚的限流电阻，而不是R103单打独斗。由于D100（33V）的存在，C点最大值为33V,B点最大值为40V, A点最大值为48Vp-p。
