在平板电视中，存储器的数量较多，如在长虹LS20A机芯液晶彩电中，有保存两路数字高清HD-MI信号的DDC协议的两只存储器24C02.（U14、U15），还有保存HDMI接收协议HDCP的存储器U29（24C04 ），保存接收VGA信号的DDC协议的U16（24C02 ），保存用户控制信息和总线调试数据的EPROM存储器24C64（U23），保存整机运行的系统程序及各种应用程序、OSD数据的程序存储器U24（EN25B32-100HCP，也叫FLASH块），以及DDK（随机动态存储器）U21、U27（HY5DU281622ETP-4或HY5DU281622FTP-4-C）。DDR用于缓存图像处理中间数据（即分辫率转换数据）、OSD数据（即画面显示数据）及从FLASH块中调入的需要运行的程序（智能应用的各种程序，如QQ聊天功能、语音功能、游戏功能、上网功能等数据）。除DDR保存的数据在掉电后消失外，其他存储器数据均具有掉电不消失特点。
    随着平板电视制造技术的提高，HDMI、VGA信号的EDID、DDC数据及HDCP协议密码已备份在FLASH中，无需单设存储器。如长虹最新推出的智能ZHM65H-IS机芯，整机只用了三个存储器：一是UM5（24LC32A，它具有传统用户存储器的功能，同时还保存有HDMI接收的KEY协议及上网的IP地址等数据）、EPROM中的关键数据在程序IC中已有备份，实修时即使换上空白EZPROM，在开机过程中CPU也会将关键数据写入EZPROM中；二是缓存器（SDRAM ）UD1-UD4，其作用同LS20机芯的U21、U27 ;三是EMMC存储器U1（THGBMBG6DIKBAIL或KLM8G1GEAC-B031），其作用相当于LS20A机芯的U24，保存整机运行的系统控制程序、应用程序，包括语库、屏幕显示丰富的页面、字库等。

    二、E2PROM存储器的特点
    保存用户控制信号的EPROM存储器在电路中的作用与CRT彩电中的一样，其ROM区的数据可任意改写，是最传统的一种存储器。最常用的24C系列存储器规格有24C02/04/08/16/32/64。这类存储器的存储空间较小，故替换时不能随便改变其大小。另外，部分平板电视还用此存储器存储生产线调试数据，有些数据可以进入总线进行调试，这与CRT电视相似。不同电视厂家向EPROM中写入的数据不同，调试参数或功能项目用英文或字母表示，在不知作用时不能随便调试，如“ClearEPROM”表示将所有用户数据清空，“Color Sys-Tem”、“Sound System”可能出现无彩色或无伴音故障。
    在总线子菜单中，通常有PANEL TYPE选项，这就是常讲的“屏参”调整项。软件师将所有液晶屏的型号通过缩写编号放入EZPROM存储器中，生产时只需启动对应程序即可。在设置EPROM的参数时，控制系统通过总线启动保存在FALSH块中的屏软件去控制格式转换电路，进行屏分辨率的’逻辑运算，从而正常显示图像。随着软件技术的进步和存储器容量的增加，部分新型平板电视的总线调试项采用中文表示，如长虹ZLS59机芯，其工厂调试菜单的部分项如图1所示。第二项“屏参选择”后显示的“C500F14-E2--A-G1”便是该机液晶屏的型号缩写。若屏参选择错误，则会出现花屏等故障。

    提示：ZLS59机芯彩电进入总线的方法如下：顺序按下遥控器上的菜单、情景模式、标准模式、上、右、右、0、8、1、6。

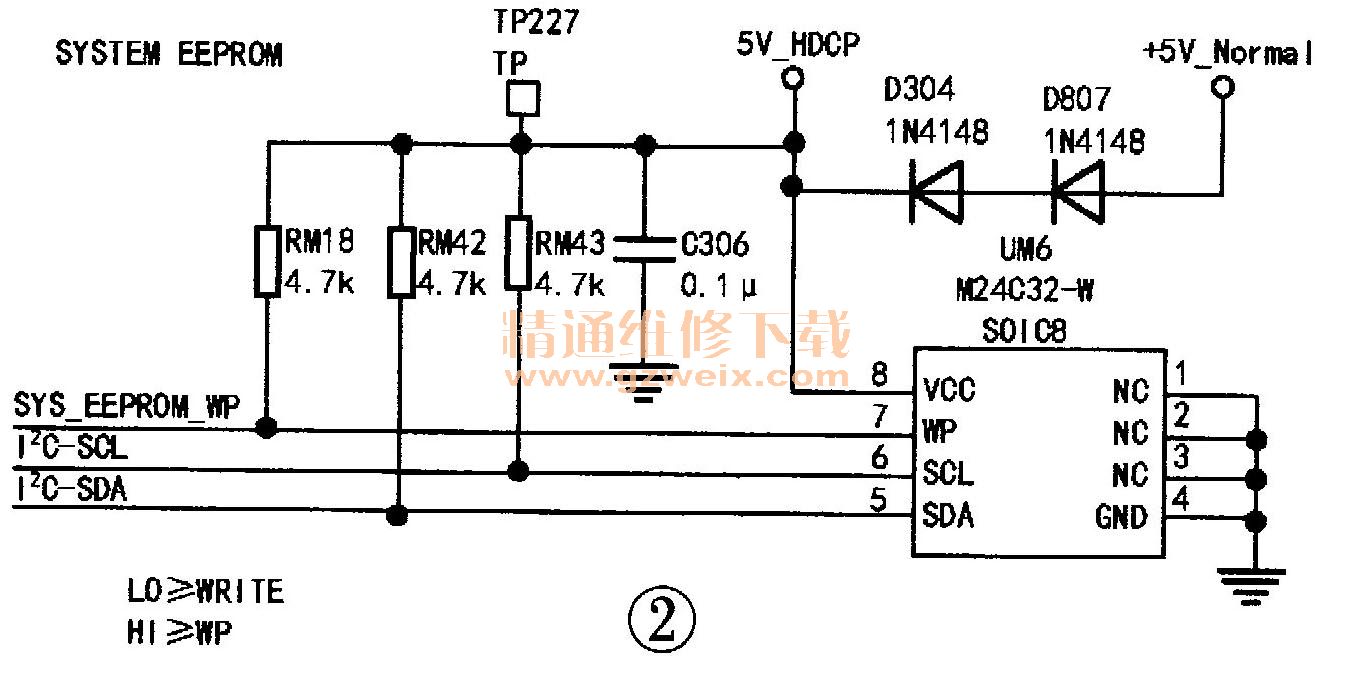

    长虹ZLS59机芯彩电的E2PROM电路如图2所示。UM6的①～④脚接地，⑤、⑥脚为I2C总线通道，I2C总线分别通过电阻RM42、RM43接在⑧脚供电上，以保证总线的驱动能力。⑦脚（WP）为写保护脚，只有在对E2PROM写入数据时，⑦脚才为低电平，其他状态下⑦脚应为高电平。如果⑦脚电平异常，则会出现不开机故障。
