主板和电脑的数据通讯只需要3根线就可以完成：一根是公用地线，一根是接收数据（RX）线，第三根是发送数据（TX）线，升级小板上有字母标注，如图5所示。大多数液晶电视是通过VGA接口的二根空余线来传输RX和TX信号的，但是具体用哪二根却没有统一的标准，一般是用12脚和15脚或④脚和11脚这两组（脚号在VGA插座上有标注）。用指针万用表R×1k挡，红笔接地，黑笔测上述4个脚的对地电阻，如果某一组对地有约10kΩ或几＋千欧的阻值，就表明采用的是这一组线。至于哪一根是RX或TX，只能先尝试一种接法，不行再交换。在通常情况下，升级小板输出的RX接主板的TX，小板输出的TX接主板的RX，但有的主板却与此相反。

    有的主板上VGA端口上述二组引脚对地电阻都是∞，这说明此主板不是通过VGA端口来传输数据的，这时可以找一下主板上有没有空余的3针或4针插座，如果有空余插座，而且旁边标有“RX”和“TX”字样，说明这块主板需要通过连线连接升级工具。还有的主板上没有设计升级插座，但线路板上标有“RX”和“TX”字样的焊点，把线焊上即可。另外，早期的部分主板通过耳机插座进行升级连接。如果有主板的线路图也可以找到主芯片的“RX”、“TX”端，该引脚一般串联有一只数＋欧姆的保护电阻，把升级线接在保护电阻的输入端（不是接芯片的一端）即可。
    连接升级小板与主板的连线后，再把升级小板插入电脑的USB端口，然后点击图4中的“连接”按钮，会出现一个闪烁的光标，这时给电视机上电，如果正常，电脑显示器上则会显示一行一行的英文字母和数字，即使是待机状态也会有显示，只是内容比较少。如果显示屏上无显示，只有光标一直闪烁，交换RX和TX再试。
    主板上CPU部分（包括FLASH存储器）的供电一定要正常，否则不可能有开机打印信息。一台液晶电视不开机，首要的还是先查CPU的工作条件是否满足，在没有硬件损坏情况下，再看打印信息。笔者．做实验的这块三合一主板，如果把板上的FLASH存储器EN25Q32拆下，也没有任何显示，这说明FLASH存储器也参与了开机打印信息的工作。实际上，由于开机打印信息许多内容看不懂，所以它对实际维修的帮助也是有限的，但如果能显示开机打印信息（不管什么内容），就可以确定CPU部分完全正常，可以帮助我们确定维修的方向。
    这块主板不能开机时的打印信息只有短短几行，也看不出什么问题引起不开机。后来从网上找到一个适用于该主板的程序，把EN25Q32拆下来，用《家电维修》2012年第4期39页介绍的极简单的（但很好用，就是速度慢一点）编程器，重新烧录一下，再装上去开机成功，但屏幕花屏，进入维修模式调屏参后，电视机恢复正常。
    在此，笔者心存两点疑问，望高手指点：一是开机打印信息是存储在CPU里还是在FLASH中？二是有资料说SecureCRT软件也可以在线读取和烧写FLASH程序，如何操作？
    下面介绍一例调屏参的操作。
    例：一台39英寸杂牌LED拼装机（采用三合一主板，型号是TOP-TECH P70-X9 V6.0-C，主芯片是TSUMV59XU-Z.1，逻辑板是V394HJ4-CE1），上电后电源红灯亮，不能二次开机。
    分析检修：检查主芯片中CPU部分的工作条件都已满足，怀疑FLASH芯片EN25Q32中的数据错误。找到该主板的程序，拆下EN25Q32烧入程序后装上，能开机，但图像花屏，决定先进入维修模式调屏参。该机进入维修模式的方法是先按菜单键，再依次按数字键2、5、8、0即可。由于原配遥控器已丢失，试了一下手边的万能遥控器，搜索不到正确的编码（搜索时屏幕上显示音量图标就表示编码正确了）。后用华声RM-Y01型万能遥控器搜索到某一个编码时，屏上显示"STANDARD”（标准状态），这说明该遥控器的编码和主板是匹配的，但按键功能不对，按游戏键显示菜单，OK键显示数字2，屏显键显示数字5，选台键显示数字8，但找不到显示数字。的键。又用卫星接收机万能遥控器SATS300L试验，居然也有反应，而且按键的“0”就是显示“0”。先按华声RM-YU1型遥控器上的“菜单”和数字键2、5、8、再按SATS300L型遥控器上的数字。，顺利进入维修模式。

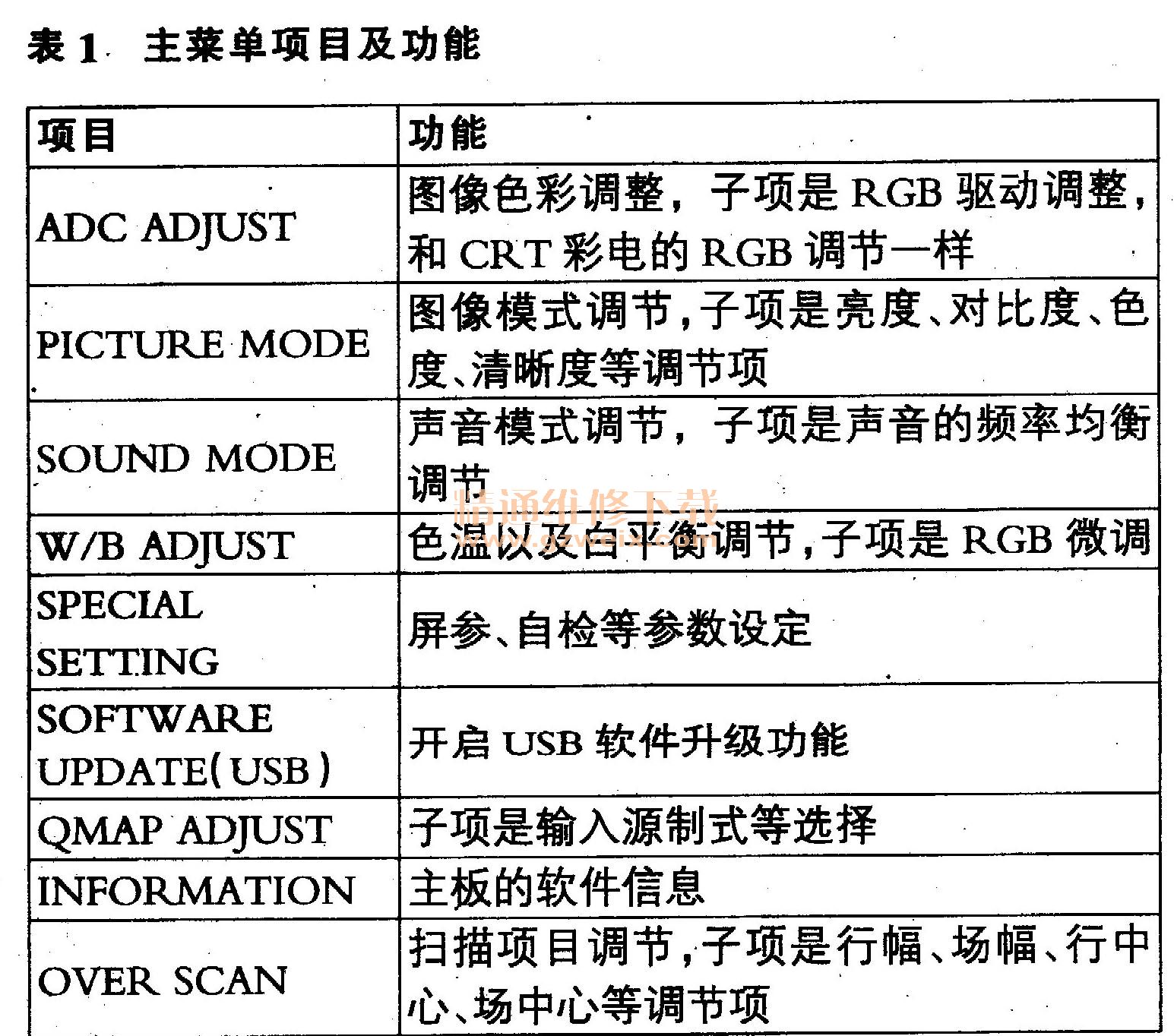

  该主板维修模式主菜单有多项，如表1所示，每项下面还有子菜单项，按频道＋／－键选择项目，按音量＋／－键可以进入和修改数据。
