提示：在液晶彩电的主芯片中，CPU的工作电压有核，。电压（VDDC）与I /O电压（VDDP）之分。所谓的核心（Core）电压就是常说的内核供电，是CPU工作的重要电压，要求其电压值必须精确（具体值通常在1V～1.8V之间），输出电流必须足够且稳定（输出电流通常在0.5A～1.5A之间）。内核电压在电路原理图中标注多为Core power或者VC-CK。I/O电压是指CPU驱动I /O电路的电压，多为3.3V。
    4．主芯片与存储器之间的通讯线路漏电
    液晶彩电在开机后，引导程序存储器、主程序存储器及DDR存储器会一直“配合”主芯片工作。若在配合过程中，主芯片与存储器之间的通信出现异常，则会出现自动关机或死机故障。
    另外，很多液晶彩电的程序软件具有电子狗功能，若开机后运行程序跑飞，则CPU会据此发出待机指令，从而出现自动关机现象。
    5．主芯片某组供电电压的滤波电容容量减小或引脚虚焊
    主芯片的供电端外接有多只滤波电容，以保证供电的稳定。若滤波电容容量减小，则供电中的纹波成分增加，这必然会影响主芯片的工作状态，易出现自动关机现象。
    部分主板将这类滤波电容安装在主芯片的背面，如图2所示。这些贴片滤波电容的外形略大于普通贴片电容，容量多在10μF左右。正常工作时，由于主芯片温度较高，在热胀冷缩的作用下，易导致其背面的滤波电容引脚脱焊，致使对应电压波动，从而出现自动关机或死机现象。

    6．主芯片时钟或复位电路异常

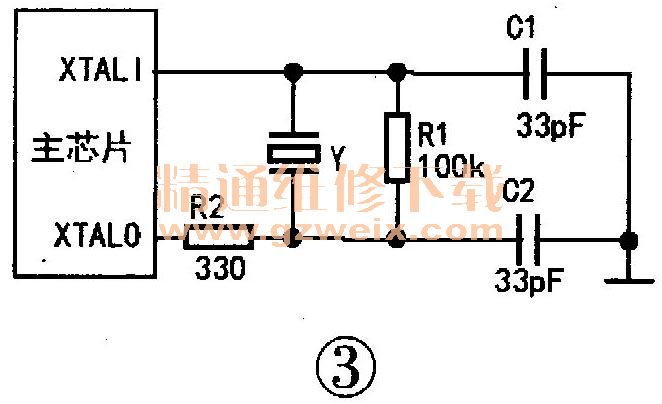

    主芯片的时钟电路通常由晶振Y，谐振电容C1、C2，反馈电阻R1、匹配电阻R2组成，如图3所示，产生芯片工作所需的原始同步脉冲。若时钟电路异常（主要是振荡频率超出设定范围），则易出现死机或自动关机现象。

    另外，主芯片的一脚为复位端，外接复位电路或电容。若复位电路供电异常，或者复位元件处于临界工作状态，这将导致主芯片在开机后的复位电压不稳定，也会出现死机或自动关机现象。
    7．主芯片引脚虚焊或散热不良
    由于主芯片引脚密集，在热胀冷缩的作用下，易出现引脚虚焊现象，尤其是采用BGA封装的主芯片。
    另外，若主芯片散热不良，当其内核温度超过设定闭值时，也会出现自动关机或死机现象。
    8．逻辑板电路在热机状态下存在短路现象
    这种原因多出现在采用＋5V上屏电压的液晶彩电中，在热机状态下，若逻辑板上某元件出现短路现象，导致上屏电压供电电流增加，从而将该组电压拉低，引起主板工作异常，则可能出现自动关机现象。
    根据经验，正常时，+5V上屏电压的电流约为0.8A～1A; +12V上屏电压的电流约为0.5A。
    在实际检修中，若怀疑自动关机故障由逻辑板引起，可先拔下上屏线试机，若故障不再出现，则需对逻辑板电路进行检查。
