故障现象2：屡损PFC开关管QP205（MDF11N60）。
    分析检修：Q205击穿通常会引起电阻RP223开路和保险管FP101熔断，从而出现三无故障。导致Q205击穿的原因多是贴片电阻RP231（10Ω）、RP230  （68Ω），二极管DP205（1 N4148W），或者18V稳压二极管ZDP308（BZT52C18）损坏所致，在路测量不难判断。

    故障现象3：输出的12V电压波动。

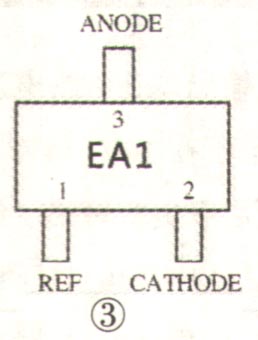

    分析检修：此故障说明12V稳压电路有问题，常见原因是③脚贴片元件UP808（丝印号为"EA1"）击穿。根据线路分析，UP808的作用等同于常见的三端精密稳压器AZ431、TL431或KA431，其基准电压为2.5V 、引脚功能如图3所示。

    试用T0-92封装（形似普通三极管）的AZ431代换UP808，对应接好引脚后试机，故障排除。

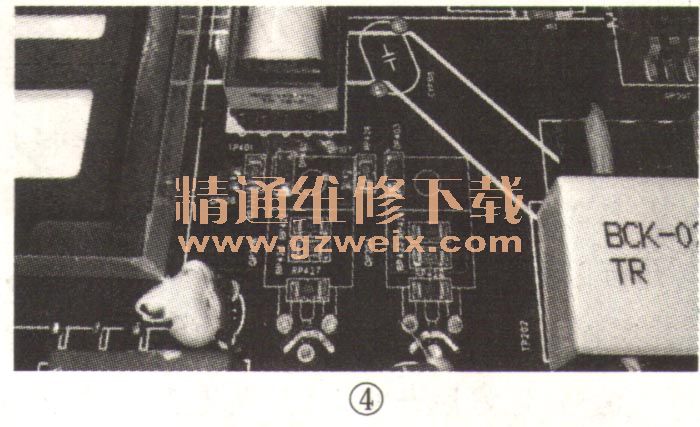

    另外，该板上的电源输入滤波电感FLP103（LCL-E126）开路，10Ω贴片电阻RP425（如图4所示）阻值增大现象也时有发生。

    故障现象4 : PFC电压约为310V
    分析检修：此现象说明PFC电路未工作，其故障现象通常表现为电视机可正常开机，但背光闪烁，尤其是在图像背景较亮时更为明显。此故障的常见原因是以下三点：

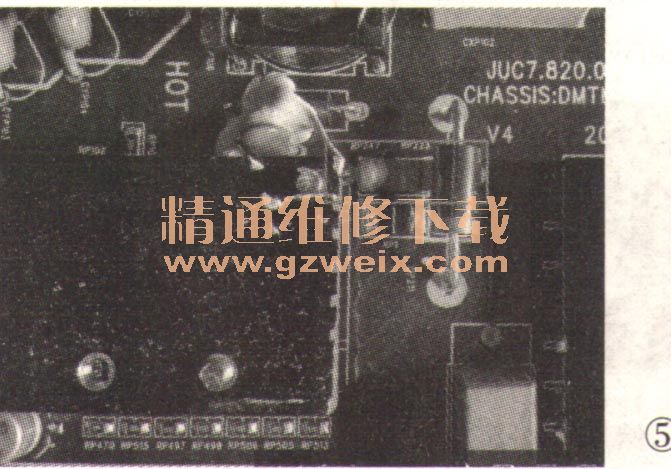

    一是PFC电流检测电阻RP223（0.15Ω/2W）开路，如图5所示。在更换RP223前，需检查DP404～DP407和QP204、QP206是否正常，以避免背光供电电路异常而屡损RP223。

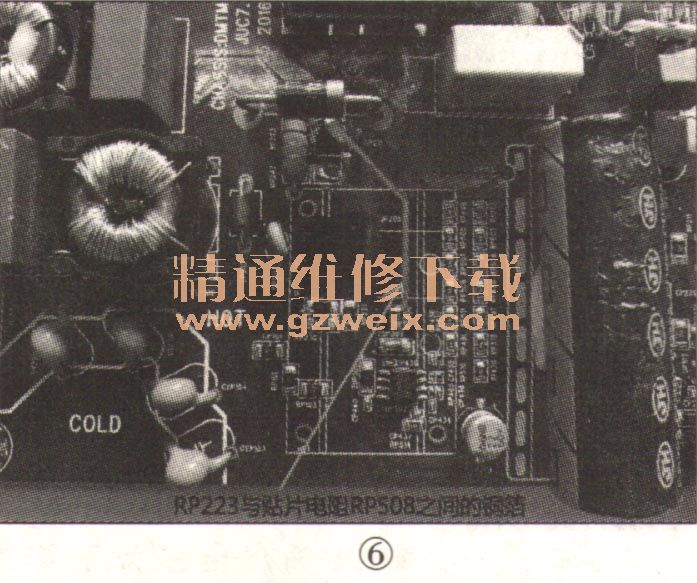

    二是RP223与贴片电阻RP508（47Ω）之间的铜箔断路，或者RP508开路。RP223与RP508之间的铜箔非常细，如图6所示，极易腐蚀断路。实修时，建议用一段导线代替此段铜箔，以免故障复发。

    三是5.1V稳压二极管ZDP307（BZT52C5Vl）或者PFC控制芯片LJP202（FA1A00N-C6-L3）损坏，代换即可。
