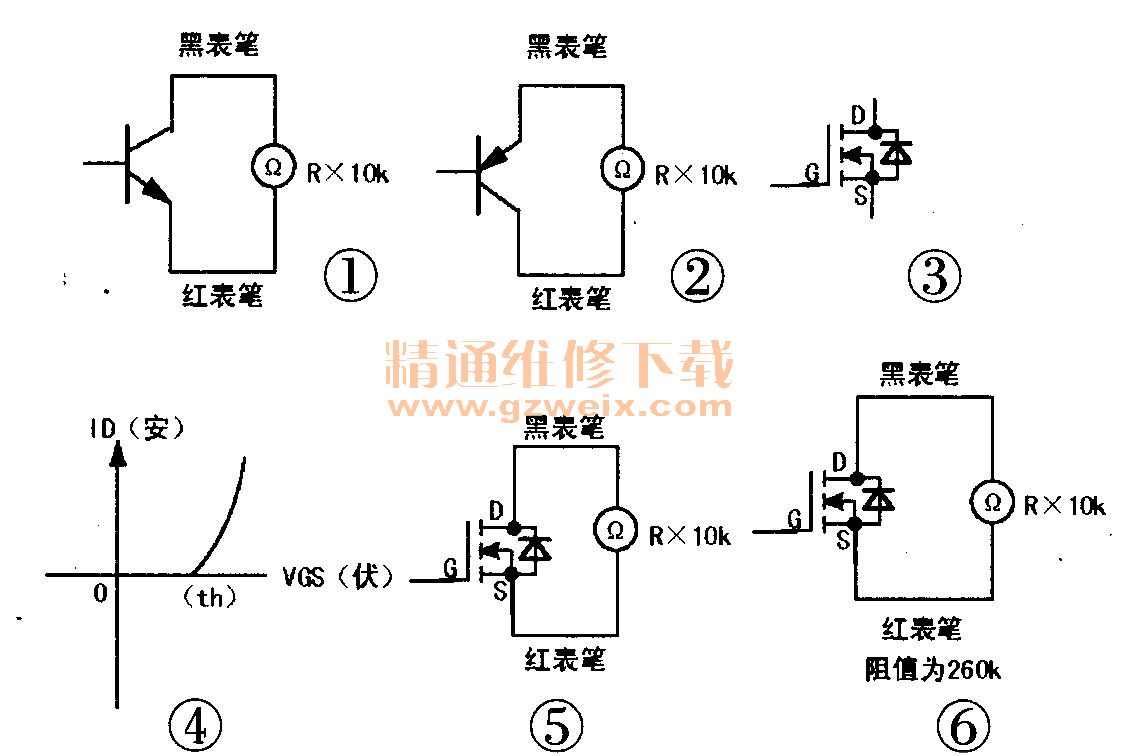

测量普通三极管的集电极与发射极之间是否漏电，应首选指针式万用表的Rx 10k挡（最好不用数字表）。以47型指针表为例，测NPN型管如图1所示，测PNP型管如图2所示。如果表针不动（即阻值为无穷大），说明管子不漏电；否则，管子漏电（注：锗材料管除外，目前锗材料三极管已淘汰）。

    那么能否用47型万用表的Rx10k挡来测量大功率场效应管漏极与源极之间是否漏电呢？

    以彩电电源开关管BUZ91,BIZ334,P6N060绝缘栅型N沟道增强型场效应管为例，这些管子的漏极、源极之间均内附有二极管，如图3所示。绝缘栅型N沟道增强型场效应管的转移特性曲线图如图4所示，当栅极、源极不加正向偏压Vcs，或所加的正向偏压V二小于开启电压VcS(N时，那么该管子的漏极、源极是截止的。所以，理论上用万用表的Rx 10k挡来测量漏极与源极之间是否漏电是可行的。如图5所示，表针不动（阻值为无穷大），说明管子不漏电；表针动了（有一定阻值），说明管子漏电不能用。为证明上述结论是否正确，从一台正常的海信2175型彩电上取下电源开关管（型号为P6NC60）进行测量。

    首先，将三个脚短路一下，以泄放存电，然后用Rx10k挡，黑表笔接漏极（D），红表笔接源极（S），如图6所示，阻值竟然有260kΩ！难道这只PENC60的D极与S极之间漏电？不可能，因为这只管子是从正常的彩电上取下的。结论：用Rx 10k档测大功率场效应管的漏极与源极之间是否漏电，有可能误判！

那么是什么原因呢？可以肯定260kΩ阻值是漏极与源极有一定程度导通的结果，由这种场效应管转换特性曲线图（图4）可以看出，漏极与源极有一定程度的导通，必然有正向偏压（栅极正、源极负）Vcs加到栅、源两极，且这个Vcs一定大于或等于开启电压Vcs(th)。

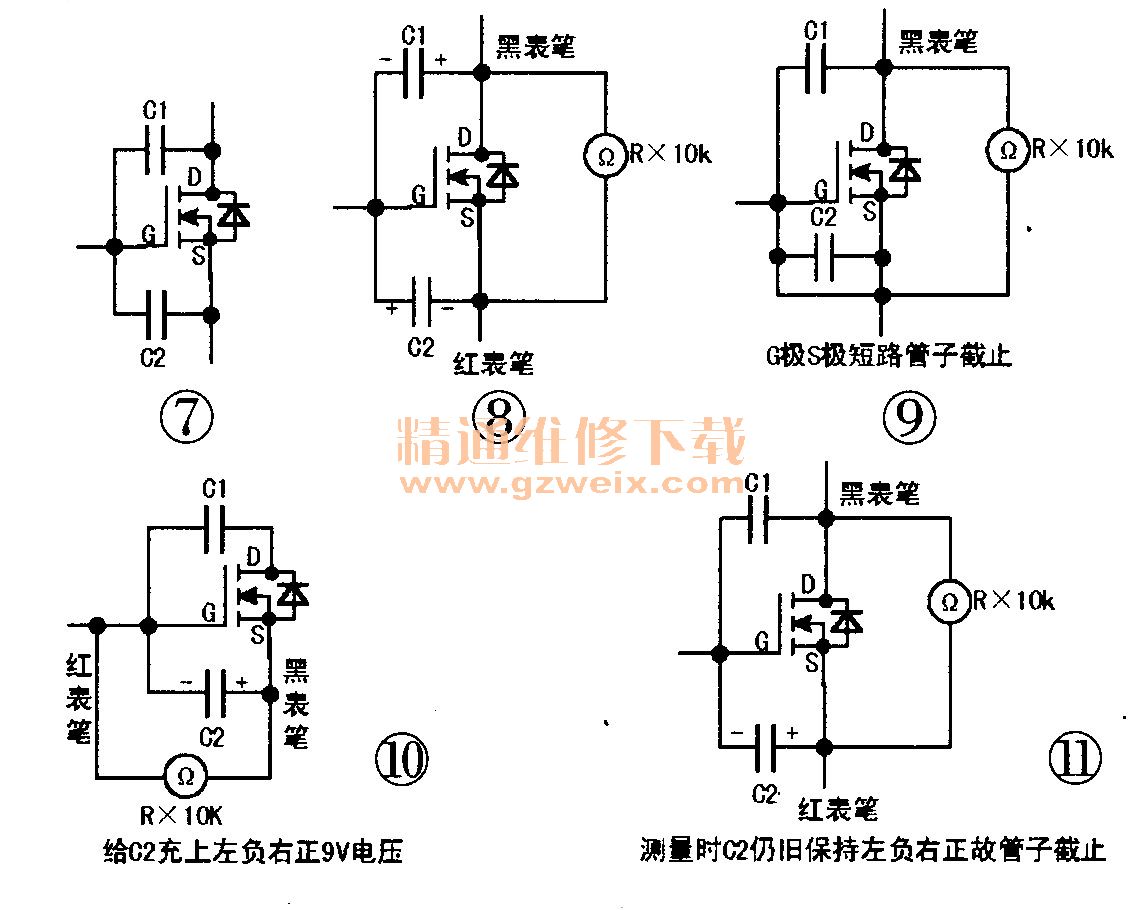

    那么这个Vcs是怎样加到PGNC60的栅、源两极上的呢？测量前已经将它的三只脚短路一下，故不会存电，用Rx 10k挡测量时，表笔从未碰到栅极，所以栅极始终悬空。那么只有一种可能，就是管子内部极间分布电容在做怪，如图7所示。用电容表测这只P6NC60极间分布电容，栅极与漏极之间（分布）电容（相当于图7中的C1）容量约为190pF，栅极与源极之间（分布）电容（相当于图7中的C2）容量约为1600pF。

    这时答案就出来了，当用Rx 10k挡（两表笔之间电压约9V）黑表笔接漏极、红表笔接源极时，C1,C2对所加电压进行分压，如图8所示，G所得电压方向为左正右负，所以此时这只P6NC60的栅、源两极无形中加上了正向偏压Vcs，且Vcs等于或大于开启电压VGS(th)，又因栅极与其他两极是绝缘的，故C2电压无法自动放掉，因此漏极、源极会有一定程度的导通，这就是会误判漏电的原因。说明：用Rx 10k档侧大功率场效应管漏极、源极阻值（判断是否漏电），也有阻值为无穷大的（即管子截止）。
