二、贴片电容

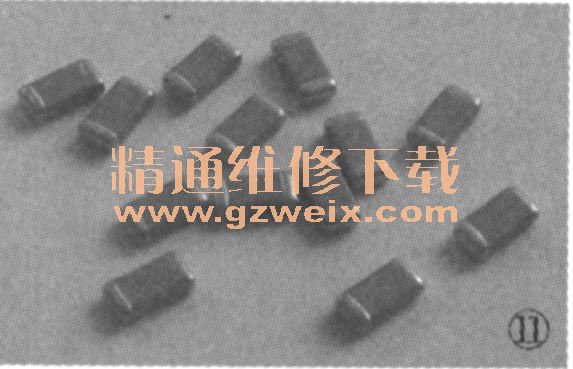

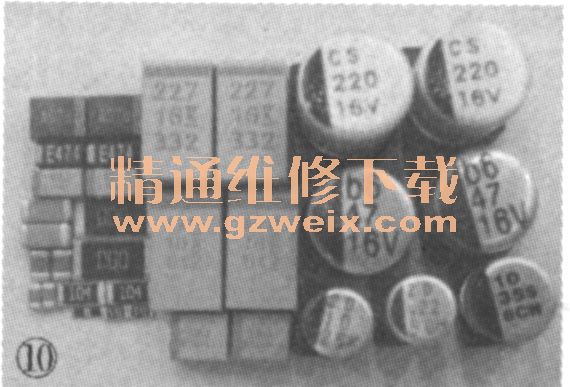

    贴片电容是平板彩电、数码产品等电路板上最常见的元件之一，其形状多为矩形或圆柱形，如图10所示。通常，皮法级小容量电容（最为常见）外形多为矩形，颜色多为浅黄色（系高温烧结而成的陶瓷电容），如图11所示，其外表无参数标注。微法级电容的外形多为体积稍大的矩形或圆柱形，颜色多为黄色、青色或青灰色，外表有参数标注。其中，外形为矩形且有参数标注的电容多为担电容。



    提示：担电容全称是担电解电容，属于电解电容。该类电容使用金属担做介质，无普通电解电容中的电解液及铝膜电容纸，性能稳定，适于表面贴装，并可在高温下工作。由于该类电容容量较小，且耐压及抗电流冲击能力较弱，多应用于电压不高、电流不大的电路中。
    电容在电路板上的元件位号常为字母C打头，如C12、C49等。由于许多电路板的元件安装紧凑，一般只标注位号，而不标注容量、耐压值等参数。无极性小容量贴片电容，多用于小信号电路（供电电压一般低于15V），作用为滤波、抑制振铃等；有极性贴片电容多用于电源滤波，耐压多为63V。

    三、无标识贴片电容
    1．用途与特点
    （1）高频滤波
    用于高频滤波的无标识贴片电容通常安装在开关电源的电压输出端，或者IC电路的供电输人端。在前者电路中，贴片电容与大容量电解电容（起滤波作用）并联。由于电解电容内部导电极板和绝缘介质卷绕在一起，具有电感效应，高频滤波效果较差，并联这只贴片电容后，可有效滤除整流后的高频纹波。在IC的供电输人电路中，常用贴片电容吸收因引线而产生的高频干扰。
    这类贴片电容的容量一般为0.01μF～0.1 μF，且电路对电容容量的要求并不严格。如有损坏，换用0.01μF ～0.1μF的瓷片电容或贴片电容即可。
    （2）低通滤波
    低通滤波器位于信号通路中，用于对信号中的某一频段内的高频成分进行衰减和吸收，只要求其中的低频成分（包括直流成分）通过。在信号传输通路中，多用于将脉动直流信号经RC电路转化成直流信号，因为电阻R的作用，尽管电容容量较小（通常在0.01μF～0.47μF之间），但RC的时间常数并不小，从而能达到较好的滤波效果。
    在实际维修中，如不能确认该类贴片电容的容量大小，可用容量为0.01μF～0.47μF的电容试验，若RC滤波后无明显脉冲成分，这时电容的容量就比较合适。
    （3）晶振相位补偿
    在许多晶振电路中，晶振的两端分别串联有一只小容量电容（两只电容容量相同）。该类电容常称作补偿电容或负载电容，其容量由芯片及晶振频率决定，一般为12 pF、15 pF、22pF或33pF。
    在实际维修中，若不知该类贴片电容容量，可以上电后测量晶振的实际频率，如果与标注相差较远，则微调该电容容量。
      2．好坏检测
    这类贴片电容的个头越大或颜色越深，容量也就越大。电容的容量可用数字万用表或电容测试仪来测定，但测量时，须将贴片电容一端脱开电路，以避免外电路对其容量的影响。
    在实际维修中，用万用表在路测得贴片电容两脚间的电阻值，实为与电容相连接的电路等效电阻值，该阻值不能准确地反映电容的好坏。因此，要准确检测其好坏，需将电容脱开原电路，这时测得其电阻值应为无穷大。如果使用指针表的×10k挡测量，对于容量为0.1μF左右的电容而言，万用表指针略有摆动现象，且静止后应指示在阻值无穷大处。

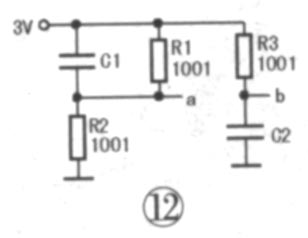

    另外，根据电路的莲接情况，通过测量相关点的电压值也可判断电容是否漏电，例如在图12所示的电路中，a点电压应为R1、R2对3V供电的分压值1.5V，若测得电压高于1.5V，在确认电阻R1、R2正常的情况下，可判断故障原因为贴片电容C1漏电；b点电压正常值应为3V，若低于3V，在确认电阻R3正常的情况下，可判断故障原因为贴片电容C2漏电。

    3．代换
    这类贴片电容的故障率较低。若有损坏时，可参考同类电路找出该电容的容量，或根据外围电路特点估计其容量，然后用普通的同容量瓷片电容或涤纶电容来代换，但焊接时引脚应尽量短，且焊接牢靠。
    提示：在平板彩电实际维修中，对于无标注的矩形状贴片电容，只需注意容量和尺寸（便于安装），因为这类电容的实际工作电压均不高。

    四、有极性（有标识）贴片电容
    1．容量与耐压识别

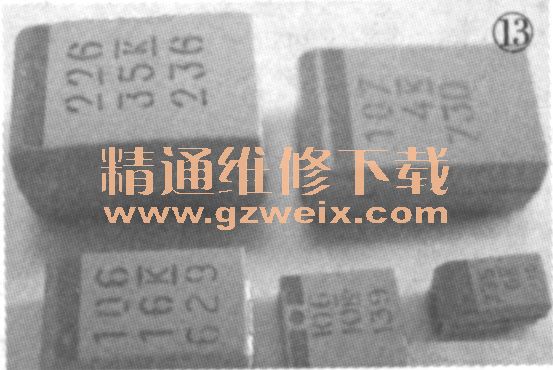

    有极性贴片电容的外形一般为矩形或圆柱形，后者的标识和形状与普通电解电容相同，此处不再介绍。矩形贴片电容的外形如图13所示，其表面标有横线的一端为正极，通常与电源正极连接。根据封装形式不同，耐压分为A （10V）、B（16V）、C（25V）、D（35V）四个等级，容量多为数微法至数百微法，其容量标注法如下：

    （1）数字标注法
    该方法采用3位数字加一位字
母或一位字母加3位数字组成，数字中前两位为有效值，末位为零的个数，单位为pF，如“227C”则表示容量为220000000pF，即220μF。 “C”表示耐压级别，即为25V; “A475“，则表示容量为4700000PF，即4.7μF、 “A”表示耐压级别，即为10V。
    （2）直接标注法

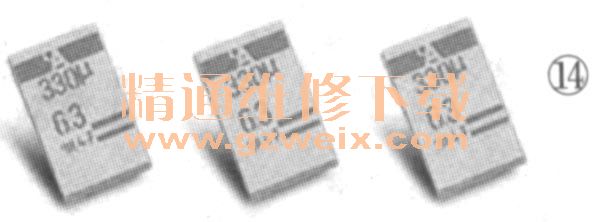

    直接标注法如图14所示，“330μ 6.3”表示容量为330μF，耐压为6.3V。

    （3）四色环标注法
    该标注方法与普通色环电阻的标注法相同，从左至右，前两道色环为有效值，第三道色环为零的个数，第四道色环为额定电压标识。色环的颜色与数字对应关系如下：棕（或茶色）、1；红，2；橙（或橘红色）、3;黄，4；绿，5；蓝，6；紫，7；灰，8；白，9;黑，0。例如：一贴片电容的色环为黄、紫、绿、绿，前3环表示4700000pF，即4.7μF ;第四道色环表示额定电压为10V。
    （4）代码标示法
    这类贴片电容的标注为代码，这时需相应厂家的资料才能“翻译”出该电容的容量和耐压值等参数。
    提示：在实际维修中，若有极性贴片电容损坏，但从标识上无法识别其参数，这时可采用参考该电路板上同类电容的方法来确定，因为大多数电路板上一般有多只外形相同的贴片电容。对于耐压，可拚照“比供电电源至少高一级别”的原则进行选取，例如：该电源供电电源为5V，这时贴片电容的耐压选择6.3V、10V、16V均可。
      2．好坏判断
      该类贴片电容会出现击穿短路、内部电极断路、漏电、容量减小等故障，其检测方法与普通电解电容一样，即用数字万用表测量其容量，或用指针式万用表的电阻挡测量其充、放电特胜，以及静态电阻值。
      3．代换
    贴片有极性电容的损坏率也不高。损坏后，如果安装空间许可，可用普通的同容量和耐压符合要求的电解电容来代换。当然，应尽可能选用质量优良（温度系数小，性能稳定）的电解电容，焊接时引脚要短，并且焊接后最好涂上704胶。
