在平板彩电及数码产品中，大量采用贴片元件，如图1所示。作为维修来讲，主要关心以下问题：如何由贴片元件上的标注代码（也称印字）判断其是什么器件？怎样判断无标识的贴片元件是什么器件？如何测量贴片元件的好坏？能否用其他型号的元件（包括非贴片元件）进行代换？

    非贴片元件的本体可以记录较多的信息，如规格、型号、制造厂商、产品序号等。但贴片元件的体积非常小，其本体上不允许标注太多的信息，其标识方法通常有以下三种：
    一是简化标识法，即将常规标识型号进行简化，如用于液晶彩电开关电源的电流模式控制器LD7535，其贴片元件上的标识为“35”，如图2所示。

    二是代码标注法，即将标识进一步简化，用代码来标注其型号，如一款液晶彩电背光驱动板上的贴片晶体管标注为“Alt”、“12W”，如图3所示，这些代码需查询资料才能知道该元件的型号。

    三是无标识，小功率（如1/16W）贴片电阻和小容量（皮法级别）贴片电容，因元件本体太小，无法印出标识，于是这些贴片元件就成了无标识元件。

    一、贴片电阻

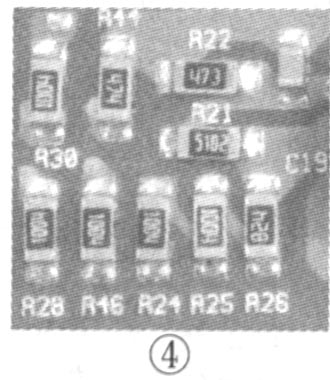

    贴片电阻是电路板上应用数量最多的一种元件，形状为矩形，本体颜色为黑色，电阻体上一般标注为白色数字（小型电阻无标识，称无印字贴片电阻），如图4所示。贴片电阻在电路板上的元件序列号（常称位号）为R（如R1、R2等）。贴片电阻的基本参数有标称阻值、额定功率、误差级别、最高电压、温度系数等，但在实际使用中，只需关注标称阻值和额定功率值这两项参数就可以了。

    1．贴片电阻的额定阻值
    （1）用3位数字表示电阻值。前2位数字分别为十位、个位值，称为有效数值，第3位数字是。的个数（或称为10的X次方），如标注为“152”，即为1500Ω；标注为“101”，即为100Ω；标注为“103”，即为10000Ω（10 kΩ）。
    若标注中带有字母“R”该“R”表示小数点（单位是Ω），如1R5，即1.5Ω; R22，即0.22Ω。这类标注多用于小阻值电阻。
    （2）用4位数字表示电阻值。前3位为有效值，分别表示千位、百位和个位值，第4位表示。的个数（或称为10的X次方），如标注为“1501”，即为1500Ω；标注为“1000”，即为100Ω；标注为“1003”，即为100kΩ。若标注中带有字母“R”的，其含义同上。
    （3）代码标注法。该标注方法又称E％序列表示法，多用于高精度（精度不大于1%）贴片电阻，其标注由两位数字加一位代码组成，前两位数字为代码，最后一位字母表示倍率。数字与字母的含义如图5所示，如标注为“01A”，则表示阻值为100Ω；标注为“02C”，则表示阻值为100kΩ。

    2．贴片电阻的额定功率
    采用数字标识的贴片电阻多为黑色，其功率级别分为1/20W、1/16W、1/8W、1/10W、1/4W、1/2W等，其中1/16W、1/8W、1/10W、1/4W的最多。一般功率越大，电阻体积也就越大，功率级别是随着尺寸逐步递增的。另外，外形相同的贴片电阻，颜色越深，功率值也越大。
    对于耗散功率大于或等于1W的电阻，由于考虑到散热要求，安装时不得与印刷线路板直接接触，因此电路板上用到的贴片电阻，一般都是小于1W的。由于单只贴片电阻的功率受限，若电路中需要较大功率电阻的地方，经常采用多只贴片电阻并联（加串联）的方法来增大功率值。贴片电阻的功率值不在电阻体上直接标注，可以根据电阻的“个头”来判断电阻功率值的大小。
      3．贴片熔断电阻
    贴片熔断电阻在电路中起到熔丝保护作用，一般串联在某单元电路的供电支路中，如图6所示。当流过该电阻的电流超过一定数值时，其电阻层快速熔断，切断电路该单元电路的供电电源，避免故障扩大化。该类电阻的阻值标注多为“000”或“0”，其正常电阻值为0Ω

    提示：贴片熔断电阻是贴片电阻中的一个特殊类型，出于电路安全考虑，不宜换用普通贴片电阻代换，或用导线短接。

    4．贴片排阻
    贴片排阻是另一类型的贴片电阻，用于集中使用相同阻值电阻元件的电路中，如MCU引脚的上拉电阻，即在MCU的接口电路中应用较多，如图7所示。

    最常见的贴片排阻有：4引脚2元件贴片排阻，8引脚4元件贴片排阻，和10引脚5元件贴片排阻，分别表示内含2只、4只或5只阻值相同且相互独立的电阻，如某8引脚4元件贴片排阻标注为“472”，表示该排阻内部含有4只阻值为4.7kΩ的贴片电阻。
    5. 如何判断贴片电阻的阻值和功率
    如果能清晰看出贴片电阻上的数字标识，判断电阻值和功率当然不成问题。如果损坏电阻本身无标注，或已烧毁得面目全非，看不清标注，这时可按下述方法进行判断。
    （1）参考本机型的相同电路中相对应元件的电阻值
    在部分电器中，有时具有多路相同结构的电路，如液晶彩电的背光驱动电路、空调变频器电路等。某变频器电路如图8所示，4路IGBT驱动支路完全一样，若此部分电路中某只电阻损坏，可参考其他支路中贴片电阻的值，即R17 =R51、R23 =R48、R22 =R49 ......。如无标识，可在电路板上测量判断或将元件拆下进行测量。

    同理，若该电路中的晶体管、IC或其他元件损坏时，也可按此法确定元件的参数，从而进行代换修复。
    （2）根据电路类型确定元件参数
    在MCU（微控制器）电路中，一些端口常接有上拉或下拉电阻，如图9所示。接有上拉或下拉电阻的端口，其内部一般为漏极开路结构，安装上拉或下拉电阻，可以避免I/O口出现电平漂移现象，以维持一个静态的稳定电平。上拉或下拉电阻的阻值一般为10kΩ、6.8Ω、5.1kΩ、4.7kΩ、3.3kΩ等，若取值过小，耗电增大；若取值过大，则易引发电平漂移或引人干扰。只要确定损坏的贴片电阻为MCU引脚的上拉或下接电阻，则可以换上阻值为3.3 kΩ～10kΩ的电阻。当然，也可以参考其他上拉、下拉电阻的阻值来更换。
    （3）参考同类机型确定元件参数值
    若没有相同电路可参考，也不能根据电路类型确定元件参数，如能找到同类机型，这时可进行比对测量，从而确定损坏元件的参数值。
    （4）调整试验得出元件的参数值
    若无同类机型进行参考，这时可实绘出该部分电路，明白损坏电阻在电路中的连接关系，根据前后电路的特点，估计出其大致电阻值。若仍无把握，可用一只大阻值电位器代替损坏电阻，上电后调整电位器，结合电路的关键测试点电压，最后大致确定出电位器连人电路的阻值。
    6．贴片电阻的测量及外观检查
    用万用表在线测量，当实测值大于标称值时，说明该贴片电阻存在断路性故障或阻值变大。若所测阻值小于标称值，为避免外围并联元件对其在路阻值造成影响，应将元件一端或两端与电路分离，然后进行测量，以便得出准确的测量结果。
    贴片电阻外观特征如下：（1）贴片电阻表面二次玻璃体保护膜应覆盖完好，若出现脱落，表明可能已经损坏；（2）元件表面应平整，若有凹凸现象，表明可能已经损坏；（3）元件引出端电极应平整、无裂痕，如果出现裂纹，表明可能已经损坏；（4）若贴片电阻本体已经变形，表明可能已经损坏。
      7．贴片电阻的代换
      贴片电阻的代换，除了要求电阻值一样外，还需注意尺寸和功率。如在小信号电路（如MCU主板电路），若尺寸不一致，焊接安装较困难。总之，在代换贴片电阻时应注意以下几点：
    （1）部分模拟信号处理电路，如运算放大器电路，对输人、反馈电阻的阻值要求严格，代换时阻值应一样，不得差异过大，否则会引发电路工作异常。
    （2）用于数字电路的贴片电阻，如上拉／下拉电阻、隔离电阻等，其阻值有一定范围，只要令信号电压变化明显，符合高、低电平的要求即可。实修时，若手头无同阻值元件，则可用阻值接近的元件代换，一般不会影响电路性能，如4.7kΩ电阻损坏，用5.1kΩ或6.8kΩ电阻均可以进行代换。
    （3）用非贴片元件代换。贴片电阻的损坏率极低，一般情况下，开关管引脚外接电阻，或驱动电路中的贴片电阻，易遭受强电冲击而损坏，其他电路的贴片电阻很少损坏。贴片电阻损坏后，可换用1/4W或1/8W普通电阻，但阻值应相同或接近。另外，在焊接时应注意对引脚进行整形，尽可能使引脚短些。若有必要，还可在换上的普通电阻表面涂覆704胶以加固。
    提示：换用贴片电阻时，一是看标注的电阻值，二看电阻的体积大小，只有这两者一致或很接近时，才可以代换。
