八、贴片晶体管

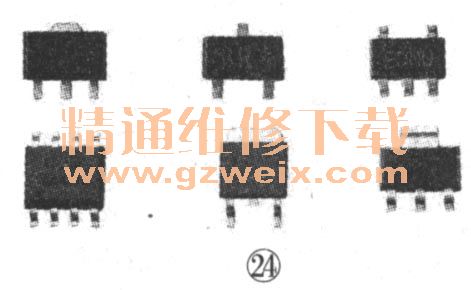

    贴片晶体管是一种半导体器件，包含双极型半导体晶体管（BJT、有两自由电子和空穴种载流子参与导电，又称为三极管）与场效应半导体晶体管（FET，利用多数载流子导电，又称为单极型晶体管）。贴片晶体管颜色多为黑色，一般采用3引脚、4引脚封装形式。出于加大功率值和利于散热考虑，部分贴片晶体管采用5引脚或8引脚（外形与集成块相同）封装形式如图24所示。

    1．贴片三极管
    贴片三极管在电路中主要起信号放大或开／关作用，根据其内部结构可分为NPN和PNP两大类，两者的区别是电流方向不同；按照功率可分为大、中、小三类，小型贴片三极管的功率值一般为0.1W～0.5W，属于中、小功率类型；按照工作频率可分为低频（3MHz以下）、中频（3MHz以上，30MH：以下）、高频（30MHz以上）三类。大多数贴片三极管引脚按“左基右射中间集”的规律排列，如图25所示。

    2．贴片场效应管
    贴片场效应管在电路中主要起信号放大或开／关作用，根据其内部结构可分为N沟道和P沟道两大类，实际应用以N沟道居多。由于贴片场效应管具有输入阻抗高、灵敏度高、功率大等优点，因此广泛用于平板彩电及数码产品中，其封装形式较多，常见引脚功能如图26所示。其中，“G”表示栅极，“S”表示源极，“D”表示漏极。

    3．贴片晶体管的辫别

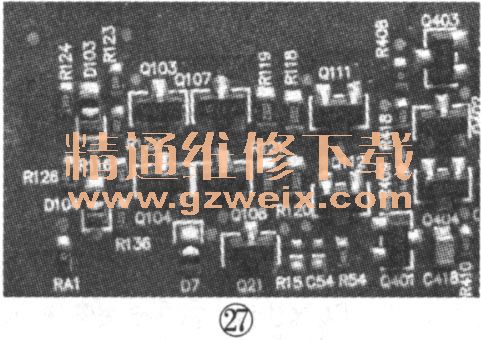

    由于贴片三极管与贴片场效应管的外形相似，且元件位号均以字母V、Q或VT打头，如图27所示，那么如何区分这两者呢？

    （1）根据代码区分
    此方法是根据晶体管的丝印代码查询贴片晶体管资料，从而确定其类型与主要参数。如在图29中，贴片晶体管Q103、Q107（或Q104、Q108）、Q21（或Q111、Q112等）的代码分别为W1P、W2F、K7K、查阅贴片晶体管手册得知，“W1P”为PNP型三极管，主要参数为：VCBO ＝一20V、VCEO＝一15V;“W2F”为NPN型三极管，主要参数为：VCBO =9V，VCEO=6V;“KM”的实际型号是BCV71，普通NPN型三极管，45V、250mW。
    （2）根据电路连接特点区分
    若电路中信号源（或控制源）的带负载能力较差，要求晶体管从信号源分取的电流极少，这时后级就应选用场效应管，因为场效应管是电压控制元件，输入阻抗高。如液晶彩电电源开关管、背光驱动功率管均选用场效应管。
    若信号源（或控制源）带负载能力强，电压较低，又允许晶体管从信号源分取较大电流，这时应选用三极管，如液晶彩电中的电源并／待机控制管、互补推挽激励管。
    同样以图29为例，查看线路走向，发现Q103、Q107（或Q104、Q108）为互补推挽连接方式，由此判断这两种型号的贴片晶体管为三极管，且Q103、Q104为PNP型，Q107、Q108为NPN型。
    （3）用万用表测量区分
    将指针式万用表置于R×1k挡，测量贴片晶体管任意两脚间电阻的正反向阻值，若出现两次阻值小（3kΩ～6kΩ ），且反向阻值均接近无穷大的现象，表明该晶体管为三极管。
    将数字式万用表置于二极管挡，测量贴片晶体管任意两脚间的电阻的正反向压降，若出现两次压降约0.6V的现象，表明该晶体管为三极管。
4．贴片晶体管的检测与代换
    贴片三极管的好坏检测方法与普通三极管相同，此处不再重复。贴片场效应管的损坏多为极间击穿，通过测量其极间电阻就不难判断。
    在液晶彩电中，由于所用贴片晶体管工作电压低，且对频率（fT）参数要求不高，尤其是小体积的贴片晶体管，所以这类贴片晶体管可用普通晶体管代换，但要求所用晶体管的最大电流大于实际工作电流的2倍，反向击穿电压高于实际电路电压的2倍。
    对于普通小型贴片三极管而言，可用普通三极管S8050 （NPN型）、S8550 （PNP型）代换。S8050、S8550的主要工作参数如下：PCM =0.625W,ICM=0.5 A ,V （BR）CBO =40V。对于功率稍大一点的贴片三极管，可用普通三极管D882（NPN型）,B772（PNP型）代换。D882、D772、的主要工作参数如下：PCM=1.25W,ICM=3A,V（BR）CBO =40V。
    对于普通小型N沟道贴片场效应管，可用普通场效应管2N7002（60V、0.28A）代换；对于内含一只P沟道和一只N沟道的功率型贴片场效应管（多用于采用冷阴极灯管的背光驱动功率电路中），可用易购的SP8M3 （N、P沟道管的主要参数分别为30V/5A、30V/4.5A）或A04606 （N、P沟道管的主要参数分别为30V/6.9A、30V /6A）代换。
