1.稳压值的识别
    （1）从元件的标注判断
    部分贴片稳压二极管的稳压值采用数字＋字母标注法，如“5V1”、表示稳压值是5.1V；部分采用数字加色带标注法，色带表示二极管的极性（负极），数字表示稳压值，如“15”，表示稳压值是 15V。
    少数贴片稳压二极管的稳压值采用色环标注法，多用于玻璃体圆柱体的贴片稳压二极管，一般采用2色环或3色环标注法，靠近负极的为第一色环，表示十位数，第2道色环是个位数，第3道色环为小数点后的数值。色环所对应数值同电阻色环标注法，如色环为棕、黑、黄，表示稳压值是10.4V。值得一提的是，部分贴片稳压二极管上的色环其实是颜色代码，其稳压值须查阅产品资料或上电验证。
    （2）从电路结构特点判断

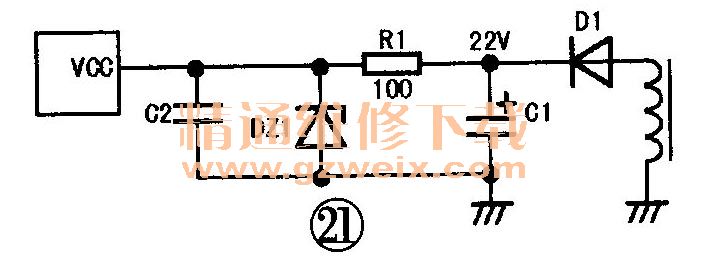

    一款液晶彩电的开关电源单芯片的辅助电源电路如图21所示，开关变压器副绕组的感应电压经D1、C1整流滤波后得到约22V的直流电压，经限流电阻R1限流，由贴片稳压二极管DZ1稳压，作为单芯片的供电电源VCC。从电路构成及电路元件参数判断，DZ1稳压值约为18V。

    （3）用外加电压测量法判断

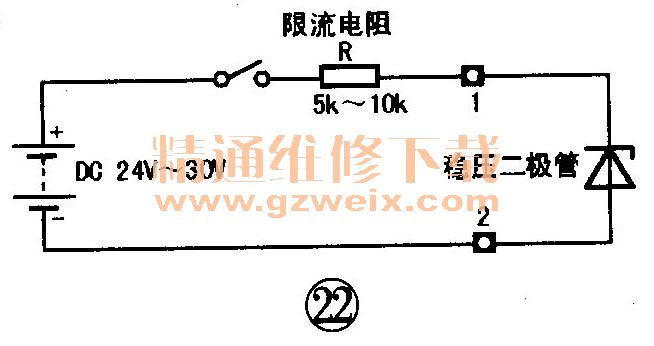

    外加电源测量法既可准确判断该元件是否为稳压二极管，还能测得其稳压值，其测试电路如图22所示。限流电阻R选择合适的阻值，使流过稳压二极管的电流值在2mA～10mA内即可。为了使测试范围宽一些，可提高电源电压的值。由于液晶彩电中的稳压二极管的稳压值一般不超过24V，故选用24Vm30V直流电源即可。

    接通电路，测量稳压管ZD两端（图22中“1”、“2”脚）的电压值，若低于供电电源值，说明稳压二极管处于反向击穿状态，测量值即为稳压值，若等于电源电压，所测器件可能为普通二极管。
    （4）测量相同电路结构的稳压值
    若有相同结构的局部电路，则可测量其正常电路的相关点电压，从而确定损坏的贴片稳压二极管的稳压值。例如在一款背光高压检测电路中，为判明贴片稳压二极管DD 102是否断路（如图23所示），可上电测量贴片稳压二极管DD302两端电压，从而得知DD 102的稳压值。

    2．贴片稳压二极管的代换
    贴片稳压二极管的好坏判别方法与贴片二极管基本相同，此处不再重复。由于液晶彩电中所用贴片稳压二极管功率较小，若有损坏，可用普通的耗散功率为0.5W或1W的稳压二极管代换，如常用1N47xx系列稳压二极管。

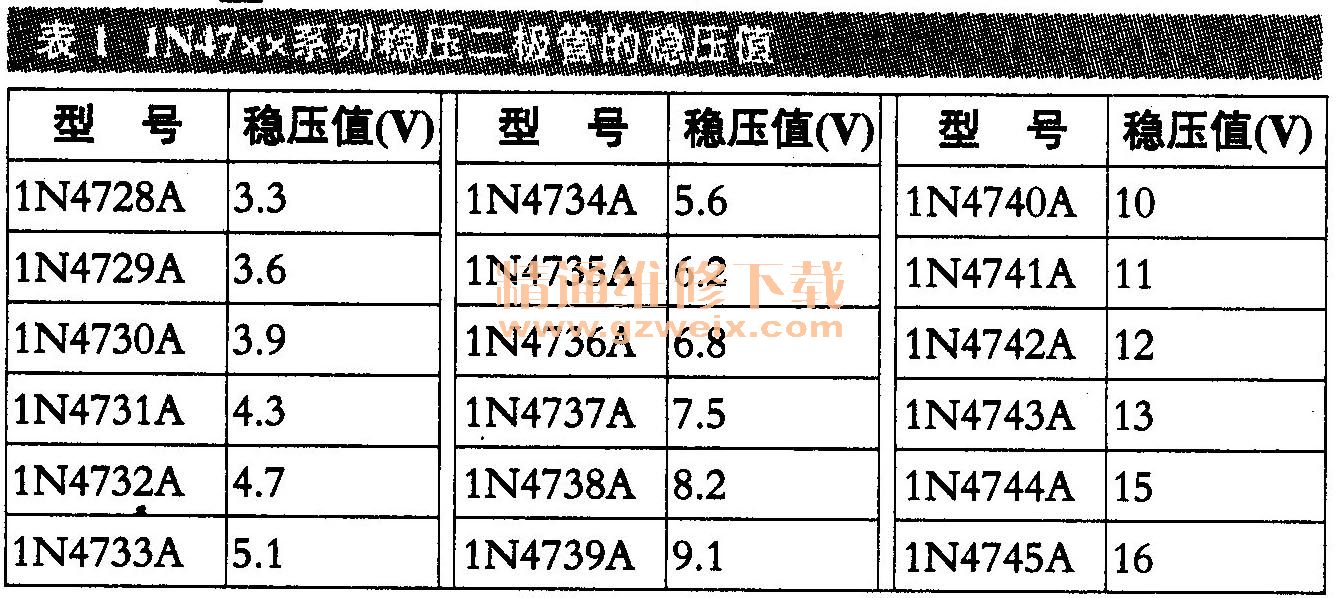

    1 N47 x x系列稳压二极管最大功耗为1W，工作电流约为100mA、稳压值为3.3V～16V，具体稳压值见表1。
