1．电路图常用元器件电路符号

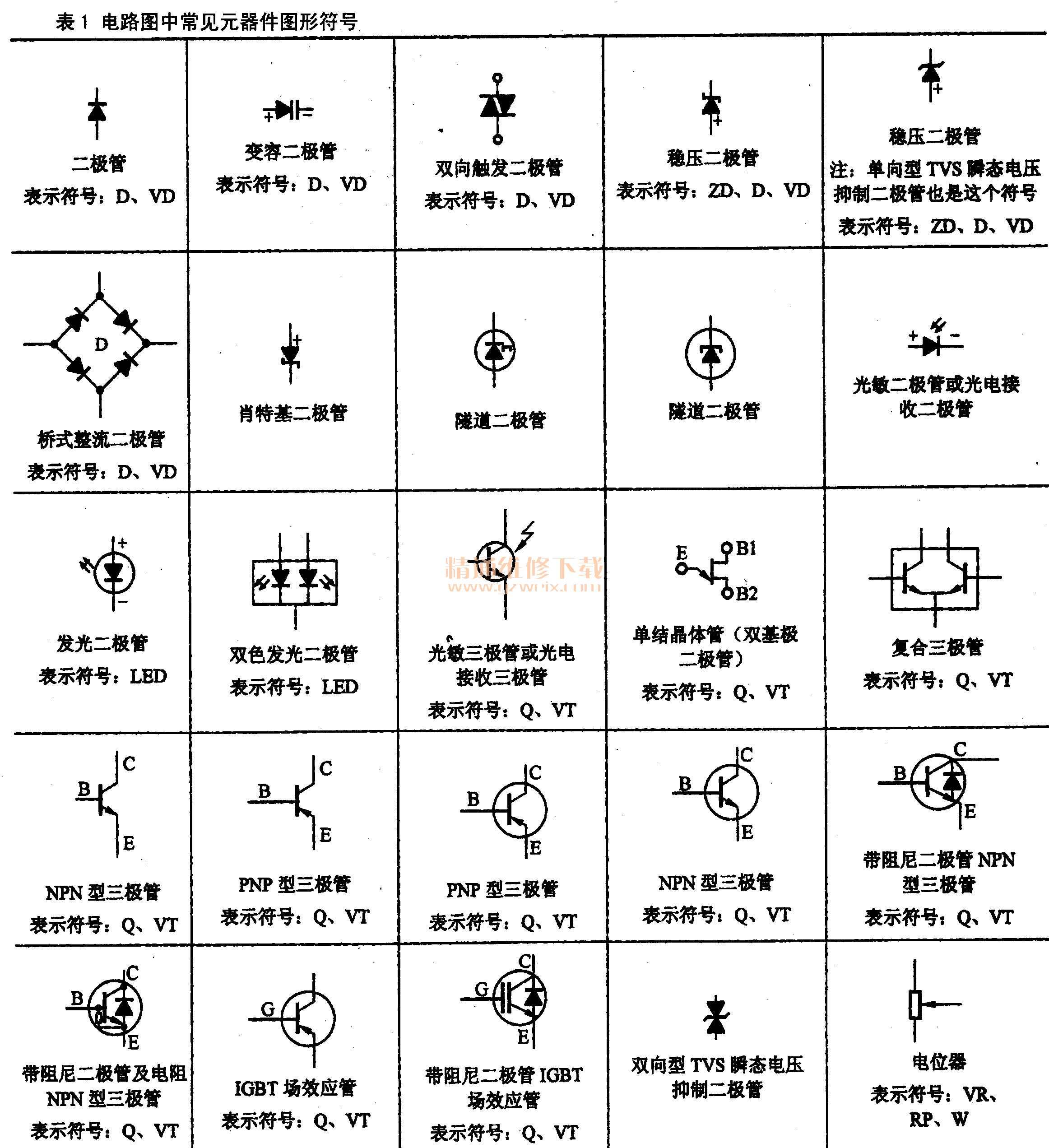

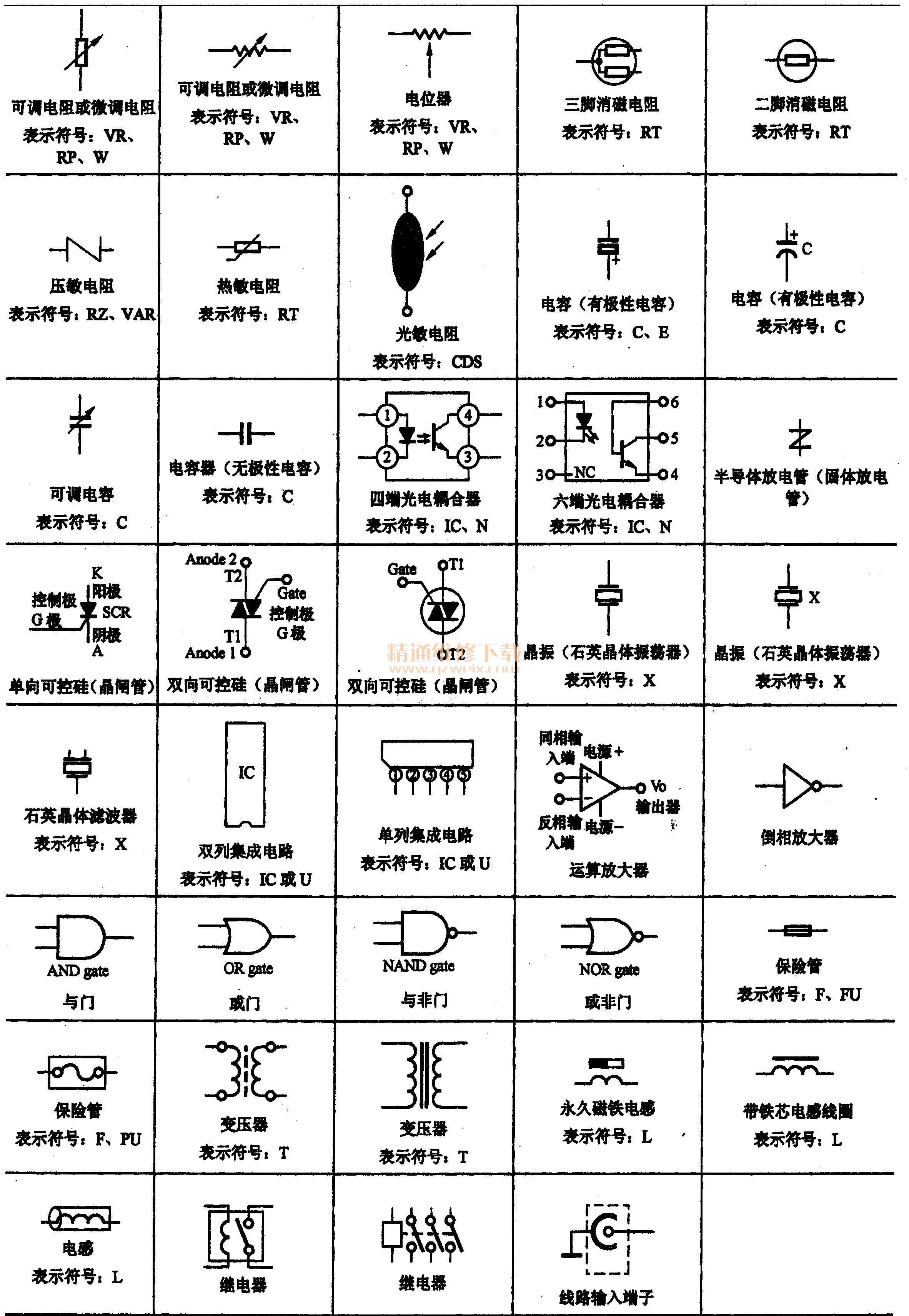

    在电路图中，各种电子元器件都有它们特定的表示方式，即元器件电路符号。初学识图，首先要学会识别元器件电路符号。表1所示是电路图中常见的一些元器件的图形符号。

    需要说明的是：表中所列元器件图形符号并非均为图标画法。这是由于国内各厂家提供的电路图纸并未按国标画法绘制，给初学者识图造成了困难。表1的目的即是帮助初学者认识电路图中各种元器件符号。

    2．方框图
    MP3 / MP4方框图是一种用各种方框和连线来表示MP3 / MP4电路工作原理和构成概况的电路图。在这种图纸中，除了方框和连线，几乎没有别的符号。它与MP3 / MP4原理图的区别，就在于原理图详细地绘制了MP3 / MP4电路的全部元器件与它们的连接方式，而MP3 / MP4方框图只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中标注上简单的文字说明，在方框之间用连线来说明各方框之间的关系。

    (1) MP3 / MP4方框图的特点
    MP3 / MP4方框图简明、清楚，可方便地看出电路的组成和信号的传输方向、途径以及信号在传输过程中经历的处理过程（如是放大还是衰减）等。由于MP3 / MP4方框图简洁、逻辑性强，所以便于记忆，同时它包含的信息量也较大。

    在MP3 / MP4方框图中，往往会标出信号传输的方向（用箭头表示），它形象地表示了信号在电路中的传输过程。这一点对识图是非常有用的，尤其是集成电路内部电路方框图，可以帮助大家了解某引脚是输入引脚还是输出引脚。

    在分析一个具体电路工作原理，或者阅读集成电路的应用电路之前，阅读该电路的方框图是十分必要的，有助于了解具体电路的工作原理。
