(2) MP3 / MP4方框图的种类
    方框图种类较多，具体说明如下：
    ①整机电路方框图
    从整机电路方框图中可以了解到整机电路组成和各部分单元电路之间的相互关系，通过图中的箭头还可以了解到信号的传输途径等。

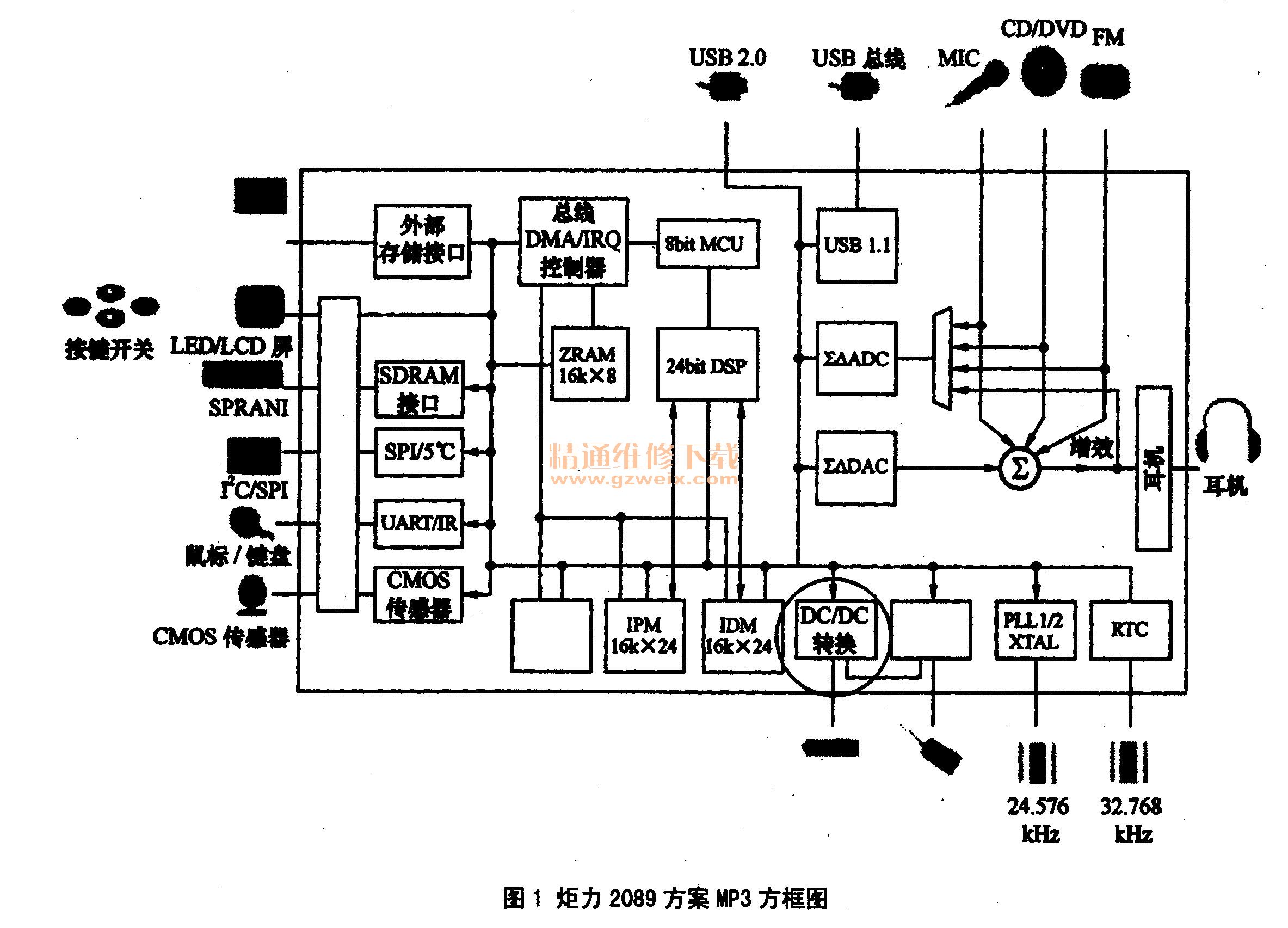

    图1所示就是炬力2089方案MP3的整机电路方框图。

    ②系统电路方框图
    一个整机电路是由许多系统电路构成的，系统电路方框图用来表示该系统电路组成情况，它是整机电路方框图的下一级方框图，往往比整机电路方框图更加详细。
    ③集成电路内部电路方框图
    集成电路内部电路组成情况可以用内部电路或内部电路方框图来表示。由于集成电路内部电路十分复杂，所以在许多情况下采用方框图来表示更有益于读图。从集成电路的内部电路方框图中可以了解到集成电路的组成、有关引脚的作用等，这对阅读该集成电路的应用电路十分有用。集成电路一般引脚比较多，内部电路功能比较复杂，所以在进行电路分析时给出集成电路内部电路方框图是最为方便的。
    (3)方框图的识图方法
    在了解整机电路图中的信号传输过程时，主要是看图中的箭头，箭头所在的回路表示了信号的传输通路，箭头方向表示了信号的传输方向。
    在一些方框图中，可能没有箭头符号，但可以从放大器的图形符号去寻找，如=＞-，该放大器图形符号尖的一端就表示了信号的方向。

    在理解一个电路系统的组成时，可以利用方框图。在图中可以看出各部分电路之间的相互关系，即各部分之间是如何连接的。特别是控制电路系统，要看出控制信号的传输过程、控制信号的来路及控制对象。

    当阅读集成电路的应用电路，却没有集成电路的引脚功能资料时，可以借助集成电路的内部电路方框图、外部电路、英文缩写等来判断引脚作用，特别是了解哪些引脚是输入脚，哪些是输出脚。引脚引线箭头指向集成电路外的是输出引脚，箭头朝里的则是输入脚。
    当引线上没有箭头时，说明该引脚电路与内电路之间不是简单的输入或输出关系，但能说明内、外电路之间存在某种联系，具体是什么联系，方框图就无法表达清楚，这也是方框图的一个不足之处。

    另外，在一些集成电路方框图中，有的引脚上的箭头是双方向的，这表明信号能输入也能输出。

    注意：看方框图要注意，对一般集成电路的内部电路是不需要作分析的，此时只需要通过集成电路内部电路方框图来理解信号在集成电路内部电路中的放大处理过程。

    方框图是众多电路中首先需要记忆的电路图，所以记住整机电路方框图和其他一些主要系统电路的方框图是学习的首步。

    3．电路原理图
    (1)MP3 / MP4电路原理图是用来体现电子电路工作原理的一种电路图。这种图直接体现了电子电路的结构与工作原理。在维修工作中，通过识别图纸上所画的各种电路元器件符号以及它们之间的连接方式，就可以了解MP3 / MP4电路的实际工作情况，从而使在进行MP3 / MP4维修时对MP3 / MP4线路情况比较清楚。图2所示就是瑞芯微RX2606 MP4的MIC的原理图。
