飞跃NG-200B扩音机音轻故障检修
来源:本站整理  作者:佚名  2014-08-19 10:32:22

      一台飞跃NG-200型扩音机,客户称:使用中突然声音变小,放磁带、话筒均声轻。
      分析检修:接入100W/8Ω扬声器试验(接在低阻抗输出端子0Ω与4Ω的接线柱上),并置于放磁带状态,把音量瞬间调到最大,两接线柱间的峰值电压仅为8V左右,并且声音沙哑失真,给人的感觉好像是推挽输出电路中有一臂的功率管没有工作,即只有半个周期音频信号被放大。
    拆开机壳观察整机结构,电源变压器次级输出25V电压,经过一只铝壳方形整流桥进行整流,再通过二只10000μF/50V电容滤波后得到33.6V直流电压。为方便检修,特测绘出该功放电路,如图1所示。

    V1采用基极分压式电流负反馈提供偏置电压,其发射极加有从输出变压器送来的深度负反馈信号,以改善整个放大环路的频率响应特性,从而降低失真,提高音质。V2的应用也与众不同,其集电极负载-B2初级绕组通过一只470μF/250V电容到地,其c极与b极外接的56kΩ、51 kΩ和220Ω电阻构成电压负反馈偏置电路。V2发射极对地接18Ω电阻起交流负反馈作用,以进一步降低失真。R1-R3、W1与D1~D3共同组成功放输出管的偏置电压形成电路,在D1~D3上得到稳定的偏置电压,加到输入变压器B2次级的中心抽头上。V3、V5、V7、V9、V11组成推挽输出的上臂,V4、V6、V8、V10、V12组成推挽输出的下臂。上、下臂分别放大音频信号的正、负半周信号,放大后的正、负半周信号通过输出变压器B3的电磁耦合,在B3次级得到完整波形的音频信号。
    推挽功率放大输出采用三级直接耦合达林顿管连接形式,使之能在33.6V供电情况下输出足够大的电流,以推动B3,从而具有较强的功率输出。
    为方便配接,B3次级有两种输出接线方式:0Ω、4Ω端输出低压音频信号,直接连接4只50W/16Ω高音喇叭;0V、120V端输出定压高压音频信号,通过线间变压器对高音喇叭进行合理匹配,以提高传输距离。
    V13、ZD1及其周围元件组成串联稳压电路,把整滤波后不稳定的33.6V直流电压稳压成16.4V电压,供给V1、V2及功率管偏置电压形成电路。
    工作时,V7~V9、V12的发射极负反馈电阻0.1Ω/5W两端产生的电压降,经过22Ω取样电阻后加到D7或D8的正极,经D7或D8整流后,通过4.7kΩ电阻加在47μF/25V电容的正极,平滑滤波得到一个直流电压,加在V15的基极。当流过功率管的电流增大到一定值时,V15饱和导通,其集电极电压变低,通过D4把V14基极电压拉低,V14饱和导通,33.6V电压通过V14的e、c极及10kΩ、3kΩ电阻加到V16的基极,V16饱和导通,则V13基极电压大幅下降,V13截止,其e极无16.4V电压输出,V1、V2停止工作,从而起到过流保护作用。
    观察电路板后发现,功率管V7、V9、V11的连接插头和电路板插座因过热发黑而变形。焊下插座,用导线将对应点连接好,并测得V7、V9、V11的b-e结及b -c结在路电阻均正常。通电放磁带试机,音量比刚才大了许多,把音量电位器调大,在0Ω、4Ω接线柱连接100W /8Ω喇叭试验,测得输出电压峰值已升至11.5V,但离正常值(约25V)仍差较多。
    试机中闻见一股明显的绝缘漆味,立即关机查找原因,发现V7、V9、V11的散热器温度烫手,但V8、V10、V12的散热器温度却很低,这说明流过V7、V9、V11的电流过大。怀疑B3的C1-B绕组匝间短路,交换B3的C1、C2端连接线,同时交换负反馈绕组(NF)连接线(否则会自激)后通电试机,V8、V10、V12散热器温度上升极快,由此确认B3的C1-B绕组确已匝间短路。后来购得原厂同型号拆机输出变压器,上机后恢复好连线试机,输出电压峰值达到26V,试机三个多小时后,机器两侧散热器无明显温升,随后接入两只用电暖扇发热管改造的10Ω电阻作假负载(负载功率接近200W/4Ω),输出电压峰值约为25V,试机一小时,机器两侧散热器温度仍很低,至此判断故障已彻底排除。
    没想到几天后此机被再次送修,故障是使用中突然无声。这一次用户把四只高音喇叭也一并带来了,先检查扩音机,发现输出变压器B3的C1端、C2端所接铜箔已烧断。

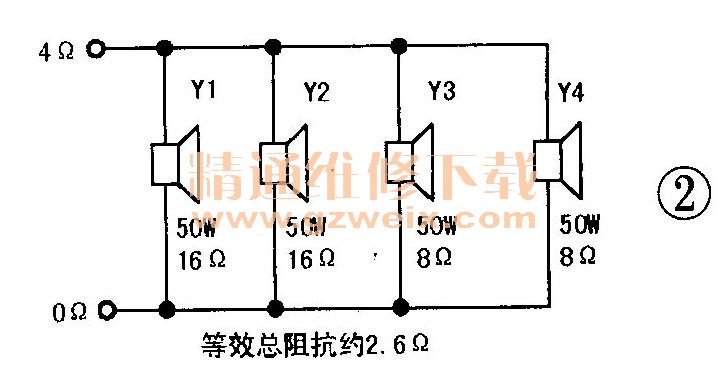

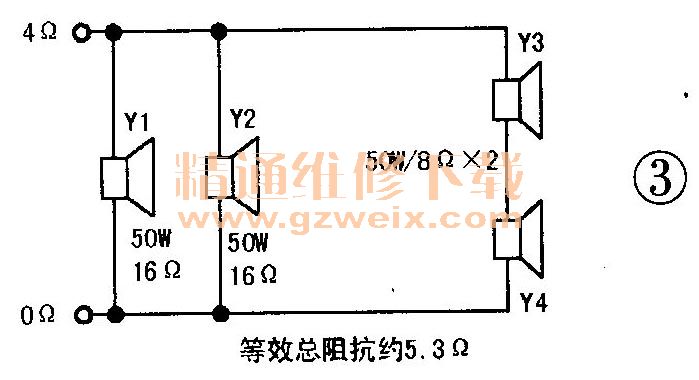

    用导线连接断点后试机,扩音正常。检查机主带来的4只高音喇叭,发现这4只喇叭参数不一致,有两只50W / 16Ω,另两只为50W/8Ω,其连接关系如图2所示。如此连接的等效总阻抗约为2.6Ω,必然易导致扩音机过载。把两只50W/8Ω喇叭由并联改成串联,再与两只50W/16Ω喇叭并联,如图3所示,这样该连接的等效总阻抗约为5.3Ω,长时间试机,故障排除。
