故障现象：开机有声无图，背光不亮，多开／关几次后背光能点亮，一旦背光亮后就能一直工作。关机后如间隔时间不长（约半小时内）再开机，背光能一次点亮；如间隔时间较长，就可能要开／关几次机。开机困难的程度有一个逐渐加重的过程，原先隔一个晚上开机只需开／关两三次，现在却要开／关五六次。另外，该故障与气温也有点关系，温度较高时开机较容易。

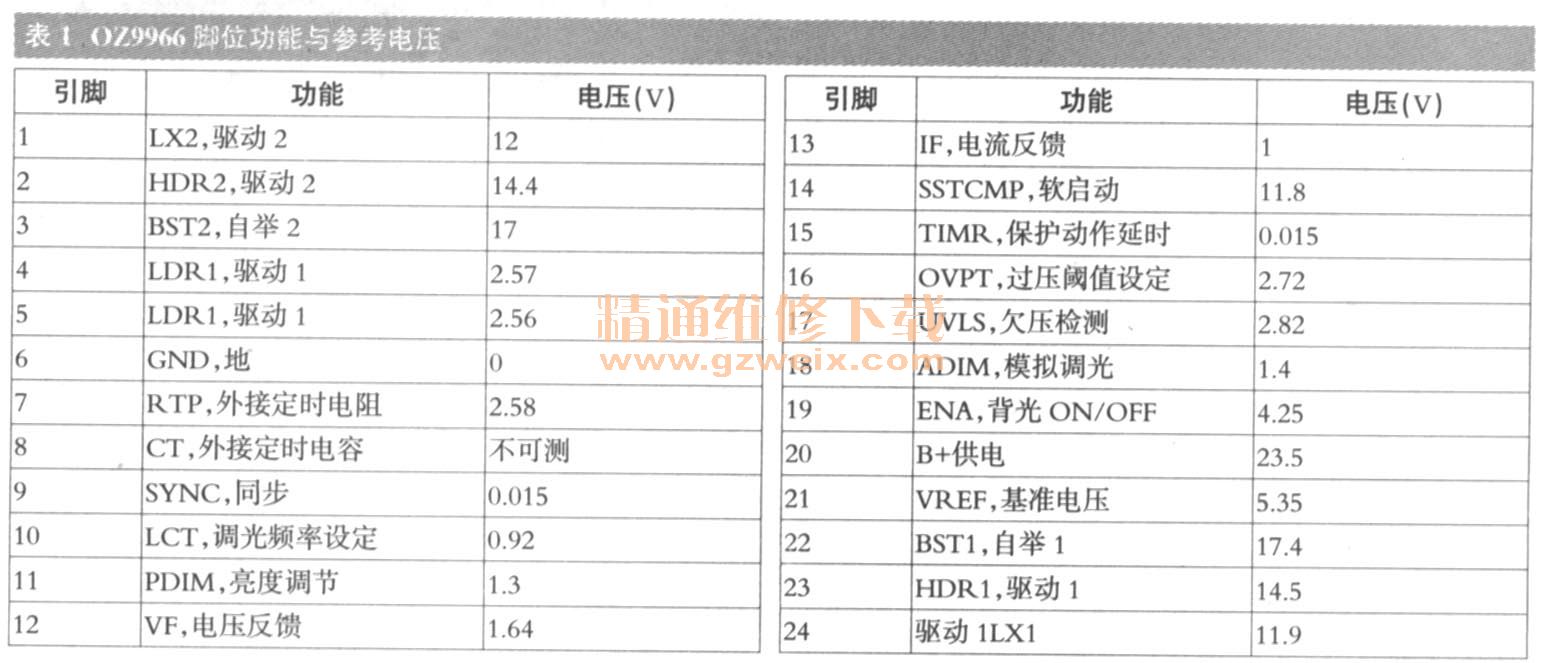

    分析检修：该机背光板采用24V供电，控制芯片是 OZ9966，如图1所示，OZ9966的脚位功能见表1。背光板上有一只蓝色的发光二极管，启动时会亮一下，说明背光板已收到主板发出的启动信号。如第一次启动时，灯管没亮，蓝色的发光二极管会再亮一下，即在启动期间OZ9966共发出两次工作脉冲，如因某种原因，灯管两次都没点亮，OZ9966就会停止工作。



    先检测电源。不管灯管是否点亮，测得24V供电都很稳定。测CN1插座12脚（ON/OFF）为高电平，说明主板已经发出点灯信号。

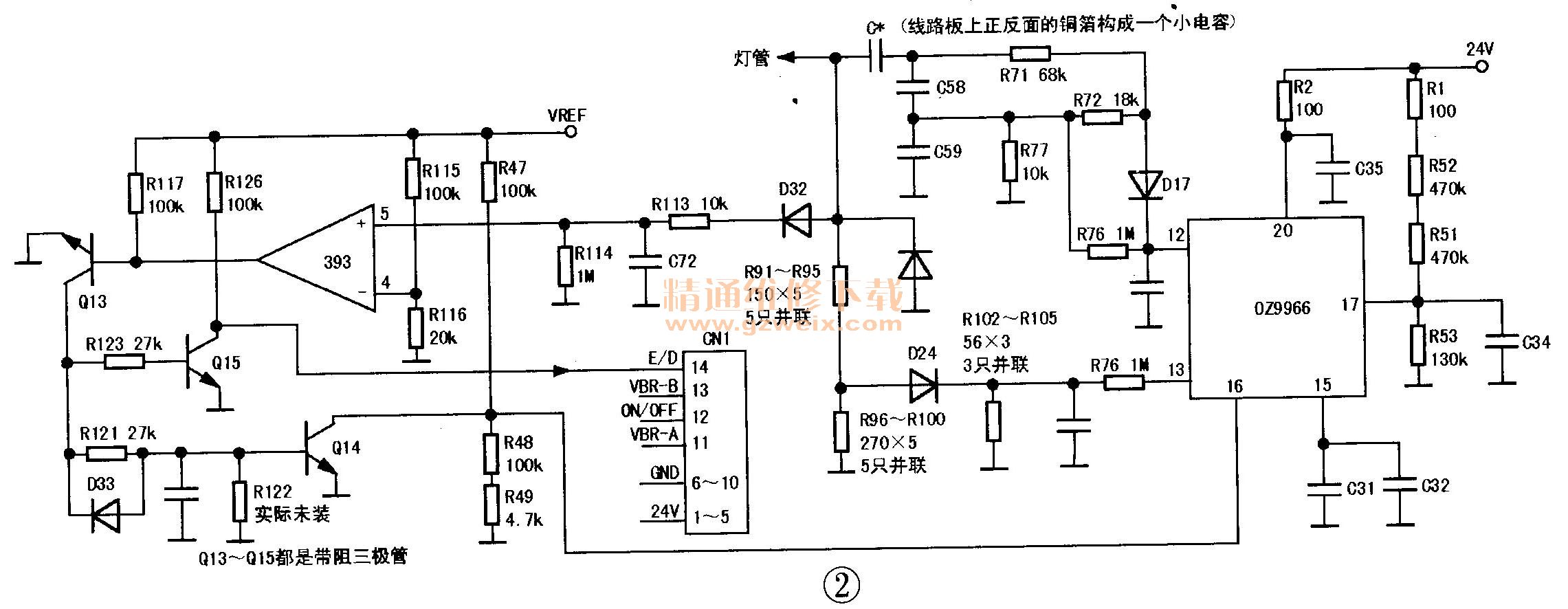

    为便于检修，按实物绘出相关电路（二组电路结构一样，只画了其中一组），如图2所示（编号是自加的）。高压线圈非高压输出端是一个很重要的检测点，因为此端的电压可反映灯管的工作状态。用示波器监测该点波形，发现在机器启动时出现两次幅度为2.5Vp -p的脉冲（没点亮时）；多开几次后，灯管点亮，该点脉冲幅度达8Vp-p。

    OZ9966的12脚是高压电压反馈检测（VF），在线路板高压线圈输出端正面有一片铜箔，在线路板反面对应部位也有一片铜箔，构成一个分压电容，图中用“C*”表示。实测分压后的脉冲幅度约为14Vp-p，该电压经R71和D17送到OZ9966的12脚。该背光板还有一路高压检测电路，由C58、C59、R77组成，检测电压经R76送到OZ9966的12脚。若12脚电压过高，芯片会保护，具体起控值由OZ9966的16脚外接R47和R48、R49分压决定。
    OZ9966的13脚是灯管电流检测端（IF）。电阻R96～R100上取得反映灯管电流的电压，经D24隔离和R104送到OZ9966的13脚，当该脚电压超过2.9V时，保护启动。
    OZ9966的17脚是24V供电欠压保护电路，24V供电由R51、R52和R53分压后，送17脚检测，如24V供电电压太低，OZ9966不工作。
    在灯管点亮时，流过高压线圈的电流在R91～R100上产生压降，该电压经D32整流、C72滤波后送电压比较器393的⑤脚。VREF电压经R115和R116分压后得到一基准电压（实测2.9V），送到393的④脚。在灯管点亮时，393的⑤脚电压约为5.8V（实测），高于④脚电压，则⑦脚输出高电平，Q13导通，Q14、Q15截止，OZ9966的16脚和CN1的14脚均为高电平，OZ9966正常工作。如灯管未点亮，OZ9966的16脚和CN1的14脚均为低电平，OZ9966停止工作。
    在本机中，冷开机时，因Q14导通，使16脚电压为0V，所以芯片不工作。测量CN1插座的11～14脚电压，发现14脚电压在灯管点亮时为3V，未点亮为。V，其他引脚电压无变化。
    有网友说OZ996615脚是芯片保护脚，对地接一个15kΩ电阻就可以解除保护，实际上15脚是保护动作延时时间控制脚（当芯片12、13、16或17脚检测到错误时，15脚给外接电容C31、C32充电，当电压达2.9V时再执行保护动作），C31、C32的容量决定延时时间，当对地接一只15kΩ电阻后，15脚外接电容的充电电压就达不到2.9V，芯片也就失去了所有的保护功能。这种方法可以用作临时判断故障原因，但以此来排除故障是不安全的。
    另有二说是加大C31、C32容量，并将Q14基极外接电阻R121由原来的27kΩ加大到5.1 MΩ。R122原未装电阻，现装上10MΩ电阻，前者能延长动作时间，对灯管不易点亮或无故熄灭可能有作用；后者实际是不让Q14导通，因为Q14是带阻三极管，基内部有分压电阻，当将R121换成5.1MΩ电阻后，Q14就不能导通了。
    笔者试着在C31 （1μF）、C32（0.22μF）上并联一只10μF电容，故障依旧；短路R122后，冷开机时能一次点亮。但这样处理后，该机过压保护失效，易扩大故障。笔者决定采用降低保护灵敏度的方法修复该机，试着在R116上并联一只100kΩ电阻，降低基准电压（实测1.8v），冷开机灯管能一次点亮。
    按理说在灯管没点亮时，R91～R100上不会有压降，但前面测到有2.5Vp-p脉冲从何而来？笔者推测原因有以下两点：一是以前的LCD灯管不能并联应用，所以一个灯管对应一个高压线圈，电路结构很复杂。随着工艺技术进步，现在的灯管可以并联应用，所以背光板结构大为简化。随着灯管使用时间增加，各根灯管点亮时的启辉电压也有偏差，冷机启动时有的灯管没被点亮，会引起R91～R100上压降较小，OZ9966检测到灯管没点亮后再启动一次，若仍不能点亮就不工作了。多次反复开／关机后，灯管有温升，启辉就变得容易了，所以热机能一次点亮。每二种可能是，冷开机时灯管实际是点亮了（由于亮的时间很短，从屏幕正面没能觉察到），但由于灯管老化或气温较低，瞬间点亮电流很小，则R91～R100上的压降过小，保护电路动作。
