常用LED背光板驱动控制集成电路维修资料(二)
来源:本站整理  作者:佚名  2014-07-05 08:46:45

    MAX16809/MAX16810 16通道LED背光灯驱动控制电路

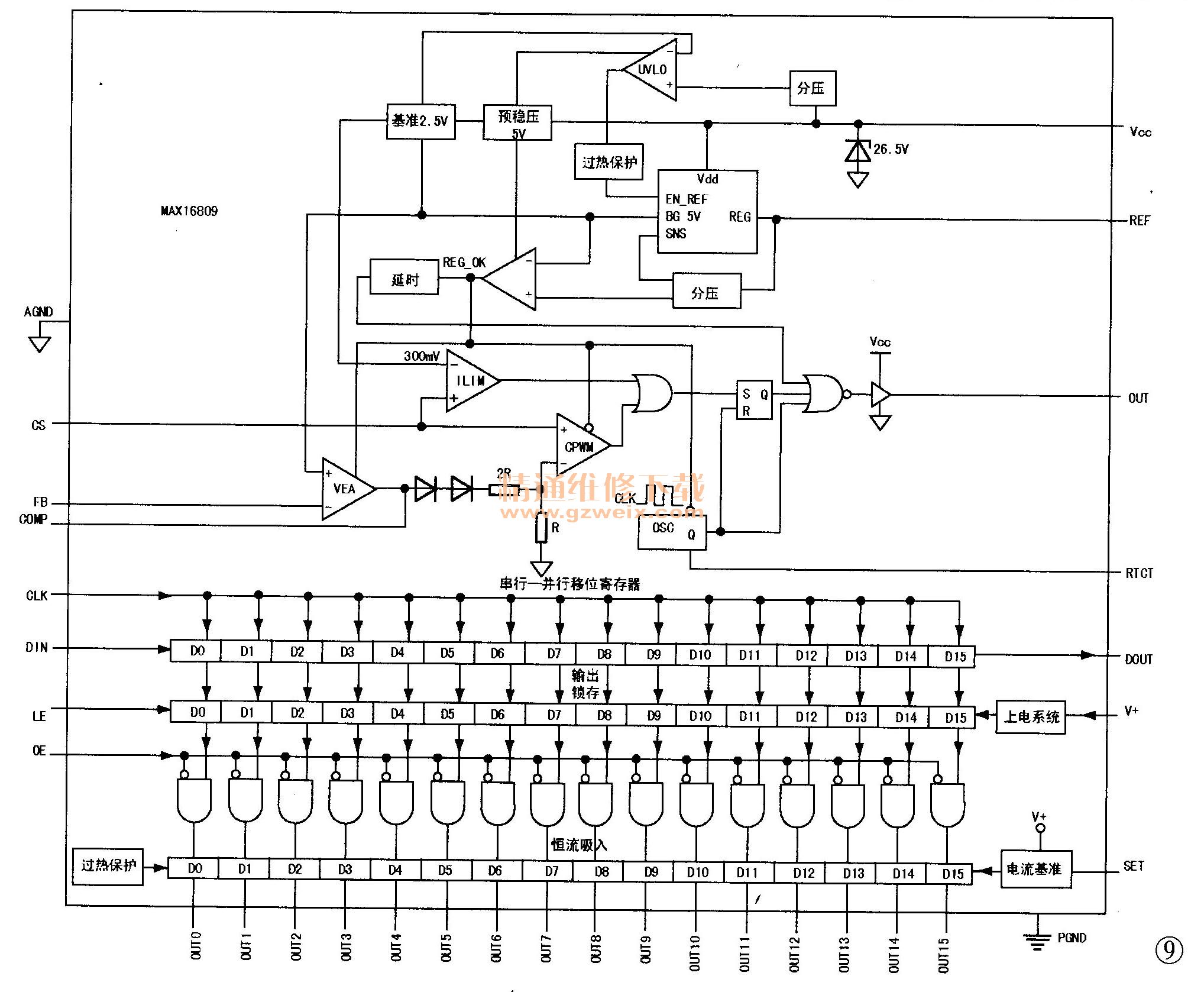

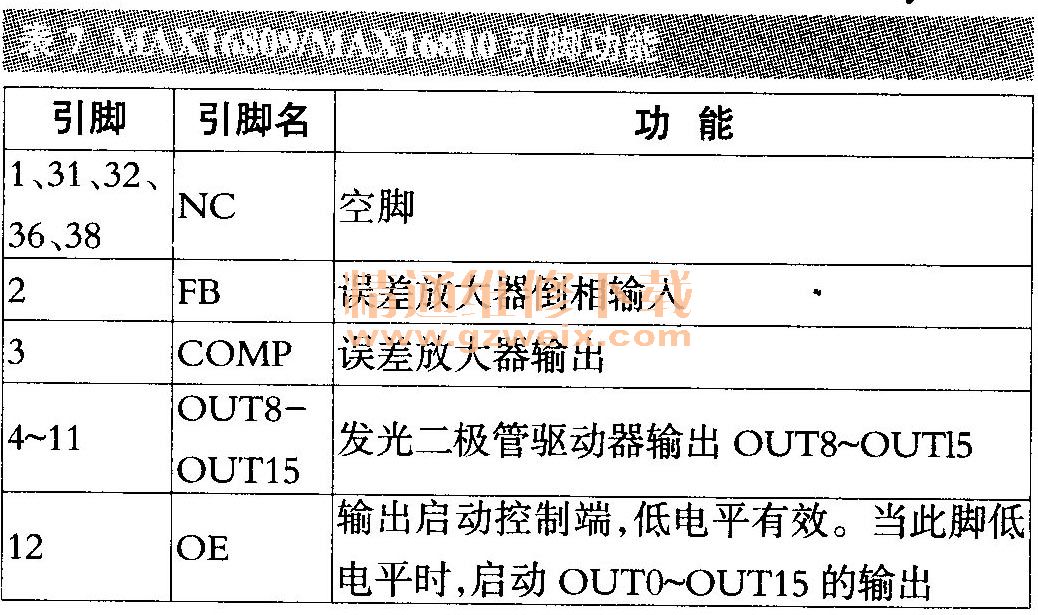

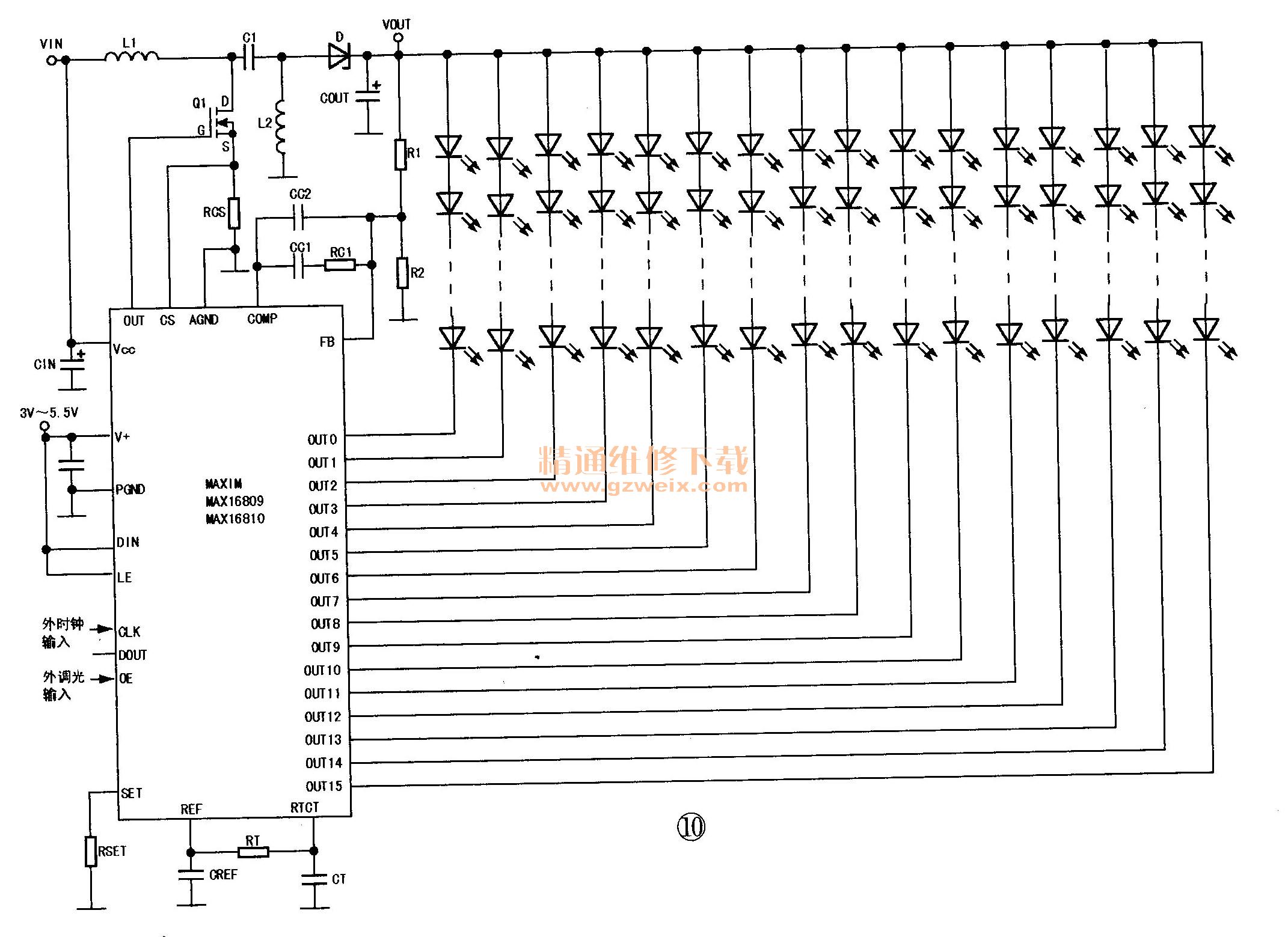

    MAX16809MAX16810为16通道LED背光灯驱动电路,内部设有振荡器、基准25V和预稳压5V电路、误差放大器、控制与驱动电路、输出过压检测电路、电流检测电路、总线控制接口等电路,如图9所示,其典型应用电路如图10所示。MAX 16809/MAX 16810引脚功能见表7。






    MAX17061 8通道LED背光灯驱动控制电路
    MAX17061是8通道LED背光灯驱动控制电路,内部设有振荡器、5V线性稳压器、误差放大器、控制与驱动逻辑电路、输出过压比较器、电流检测电路、电流源电路电压反馈电路、总线控制接口等电路,如图11所示,其典型应用电路如图12所示。MAX17061引脚功能见表8。




    MC34844 10通道LED背光灯驱动电路

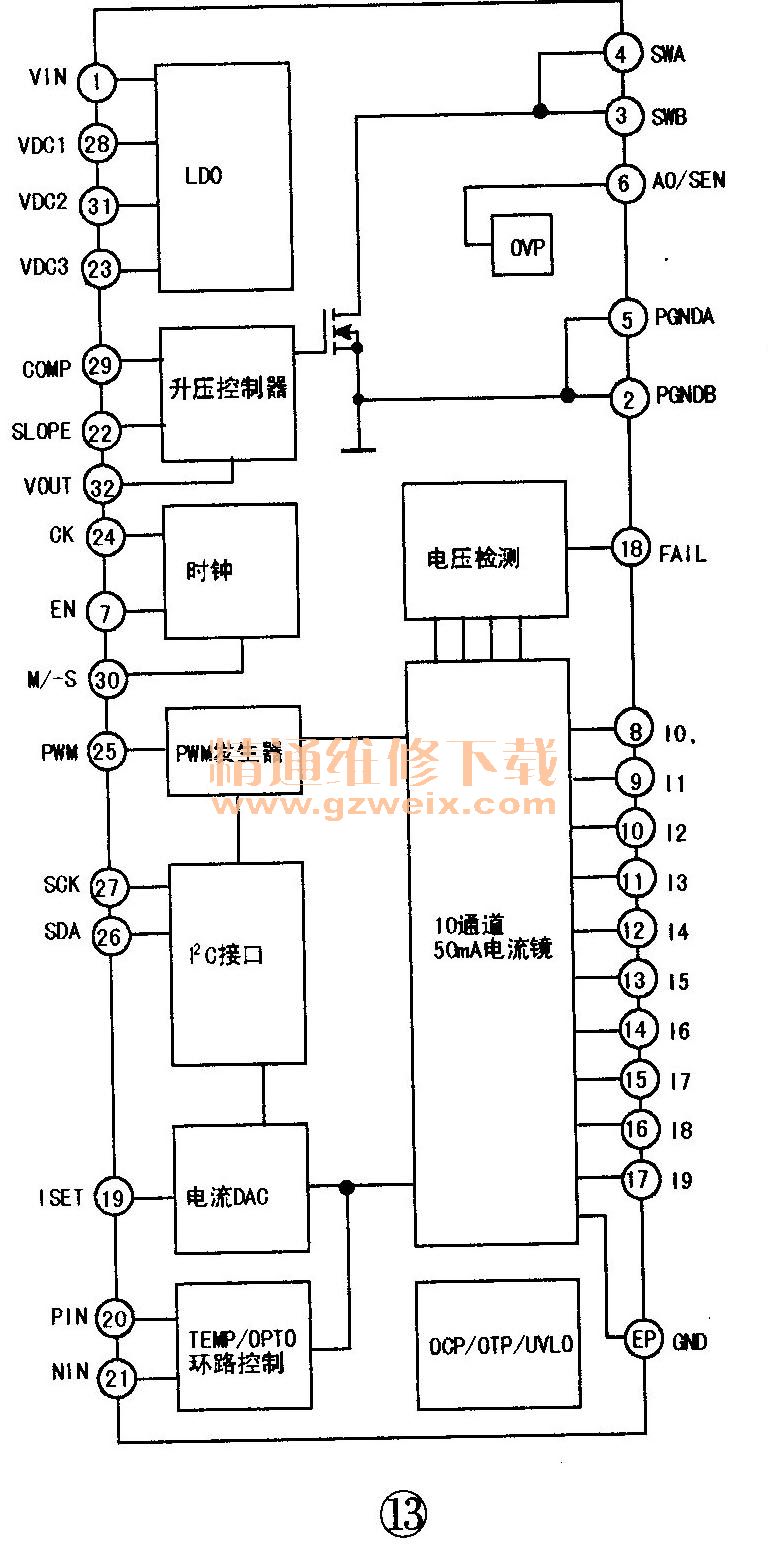

    MC34844为LED背光灯专用驱动控制电路,可驱动10通道LED背光灯,内含升压驱动电路、10通道电流控制电路、时钟电路、PWM发生器、总线接口电路等电路,如图13所示,其典型应用电路如图14所示。MC34844引脚功能见表9。
