采用SOT-89封装的3脚贴片晶体管与普通贴片三极管相比，体积较大，且带有散热片，其外形如图1所示。其中，该类贴片三极管的引脚功能如图2～图4所示，场效应管的引脚功能如图5，6所示，二极管的引脚功能如图7～图11所示。

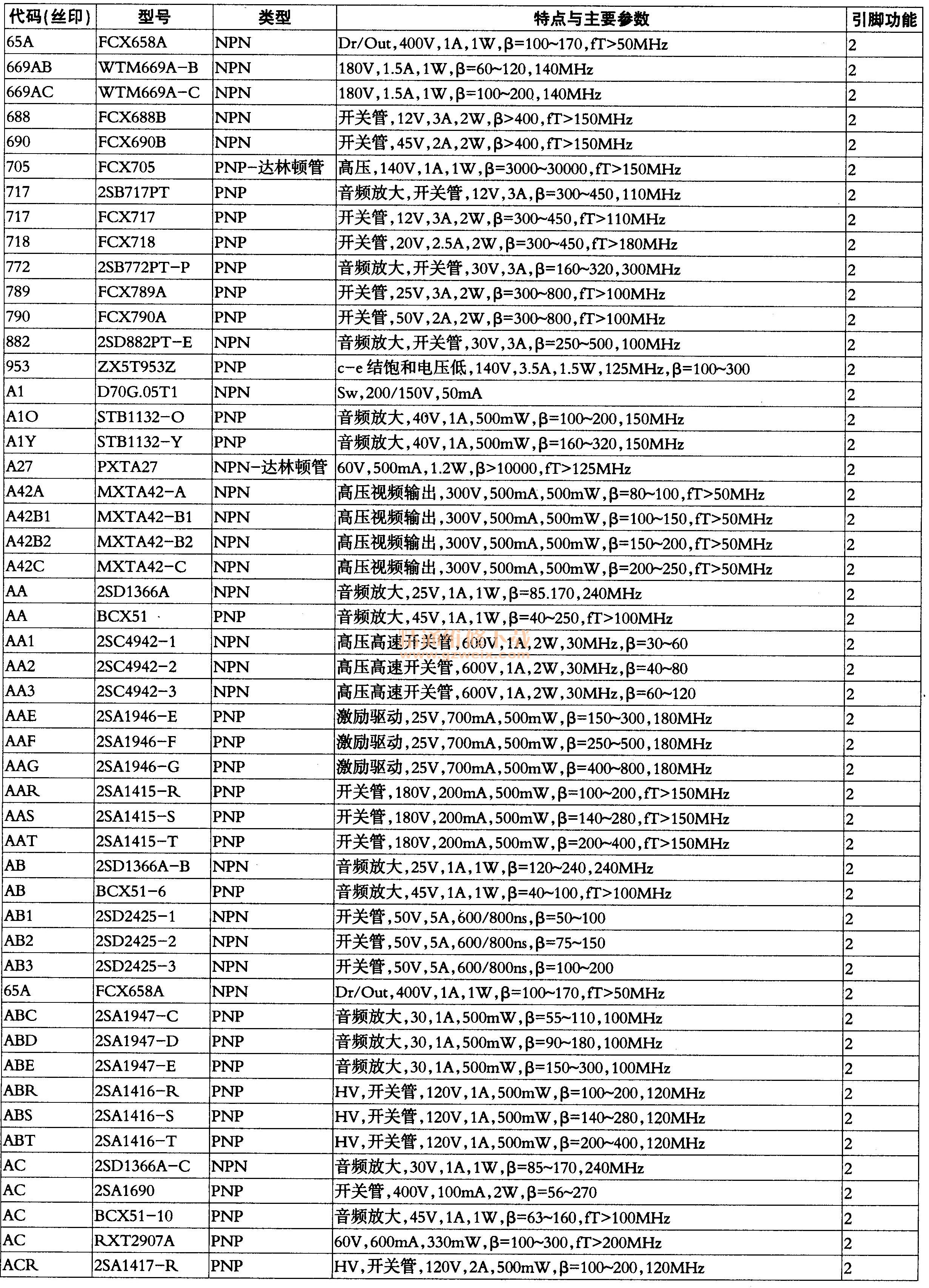

    在下表“类型”一列中，“MOS-n-FET”表示金属氧化物半导体N沟道场效应晶体管，“MOS-n-FET-e”表示金属氧化物半导体N沟道增强型场效应管，“MOS-p-FET”表示金属氧化物半导体p沟道场效应晶体管，“MOS-p-FET-e”表示金属氧化物半导体p沟道增强型场效应管；“引脚功能”一列中所列数字表示图号，如“2”，表示该元件的引脚功能见图2，依次类推。
