R SAG7.820.4489型LED液晶彩电电源板维修资料
来源:本站整理  作者:佚名  2014-12-25 09:15:41

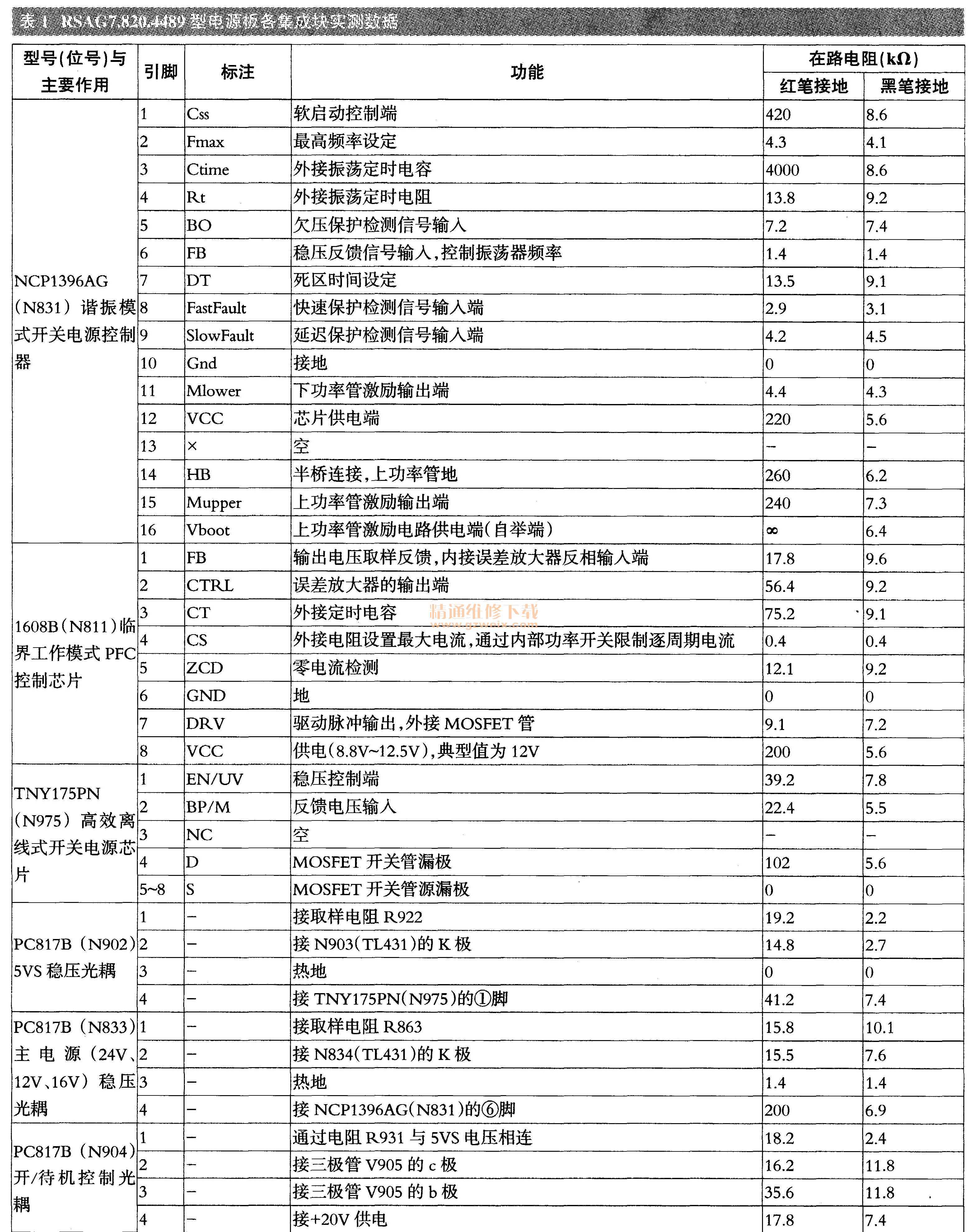

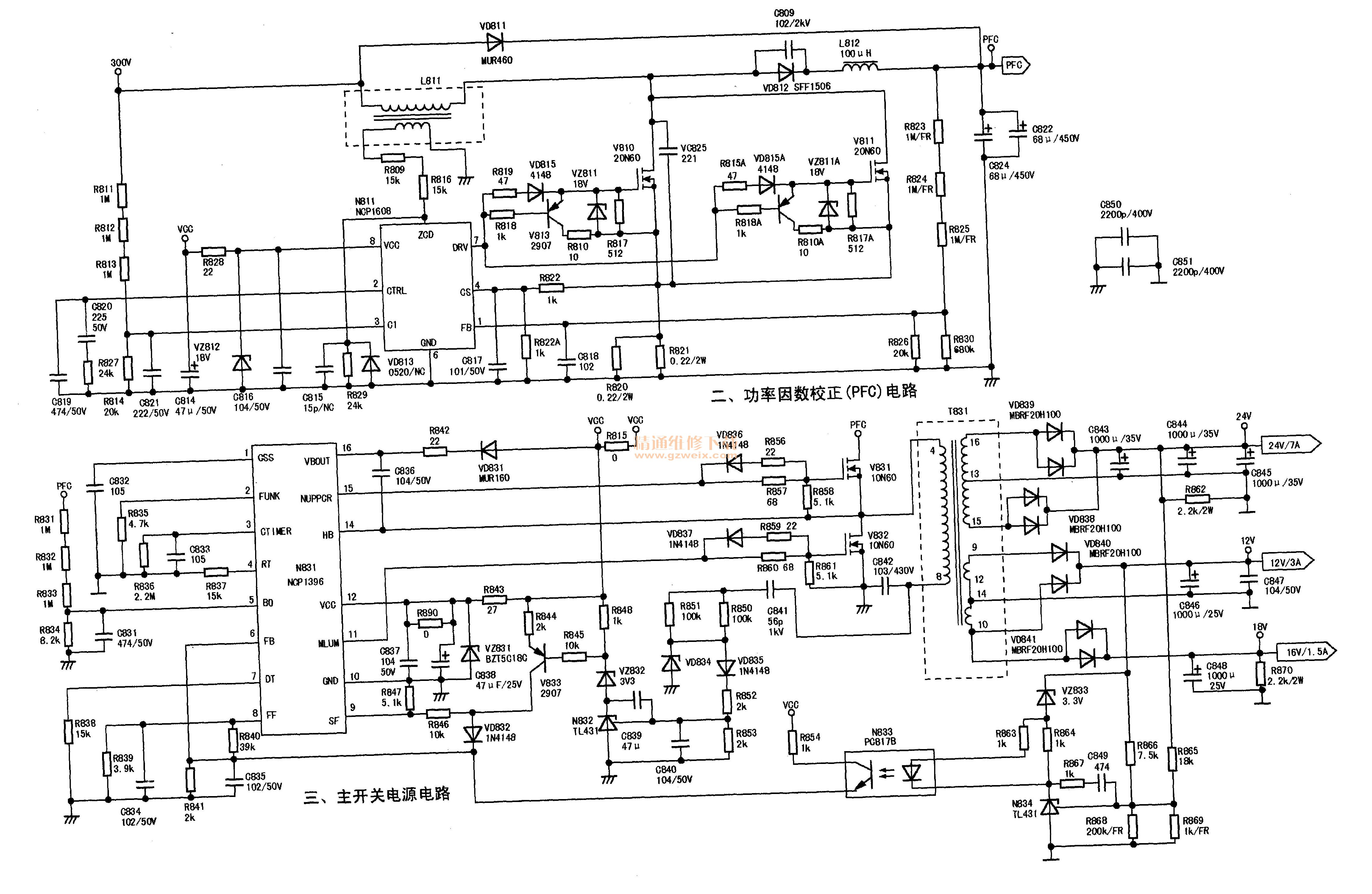

    RSAG7.820.4489型电源板主要用于海信MT5325机芯LED液晶彩电中,常见机型有LED43K510G3D、LED48K510G3D、LED55K510G3D。该型电源板的各集成块的实测数据见表1所示,实绘的副开关电源电路图、功率因数校正(PFC)电路图、主开关电源电路图希望对大家实际维修有所帮助。

    说明:1608B的全称是NCP 1608,这是一块电压模式功率因数校正控制芯片,具有较低的开启电流(35 μA)和较强的输出驱动能力(驱动大电流可达800mA),并内置过压、过流及反馈开路保护等电路,常用于输出功率小于350W的升压型(Boost)PFC电路中。值得一提的是,该芯片通过内部的一个误差放大器来稳定Boost输出电压。该误差放大器的负极接①脚(FB端),正极的接2.5V的高精度参考电压,输出端接②脚( CTRL端)。
