海信液晶彩电RSAG7.820.5536型电源二合一板将开关电源和LED背光灯驱动电路集中到一块印制板上，其开关电源电路采用NCP1251（N852） 、背光电路采用LELC2010M（N803），应用于海信LED32K20JD、LED32K30JD、LED32EC260JD、LED39K20JD、LED40K20JD等LED液晶彩电中。
    一、电源电路工作原理
    1．抗干扰和市电整流滤波电路

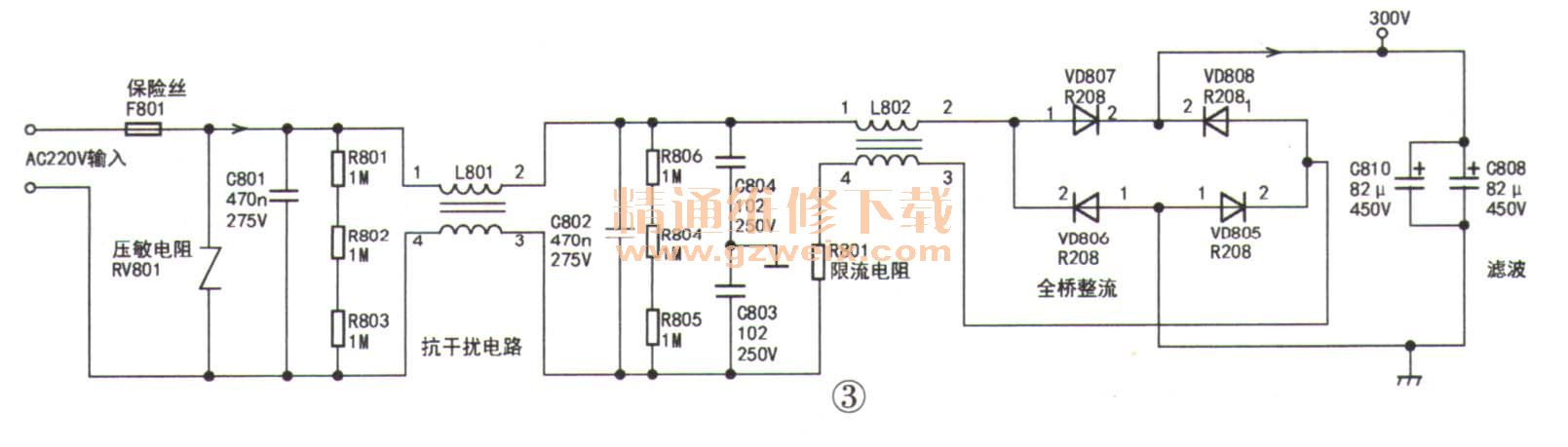

    AC220V市电经电源开关控制后，首先进入抗干扰和市电整流滤波电路，如图3所示。该电路由电压过高限制电路、防浪涌冲击电路、进线抗干扰电路、市电整流滤波电路组成，产生＋300V直流电压，为开关电源电路供电。

    2.启动与欠压保护电路

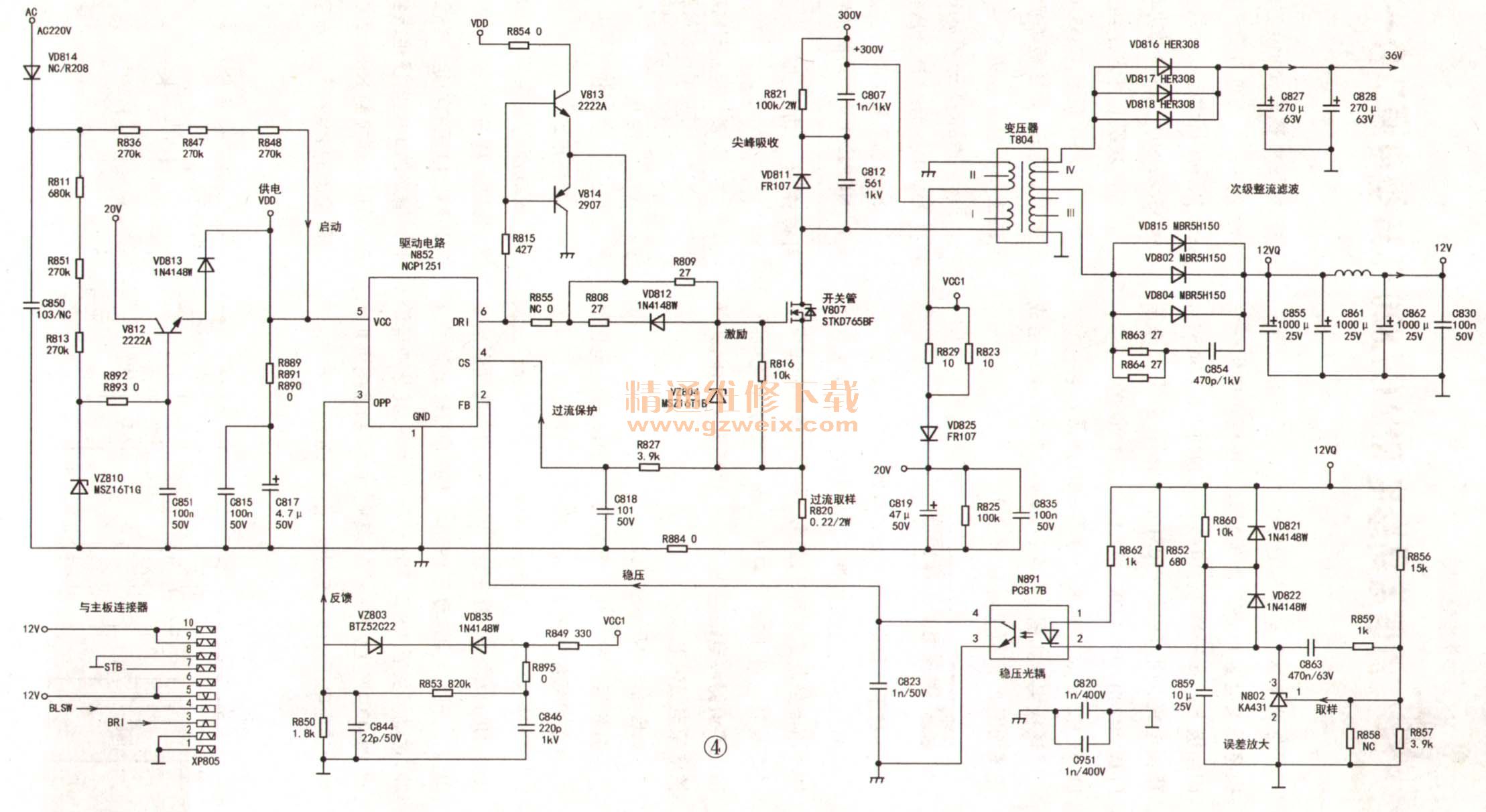

    开机后，市电整流滤波后产生的＋300V电压经T804的初级绕组I为V807的D极供电，如图4所示。同时，AC220V市电经VD814、C850整流滤波及R836、R847、R848降压后，为N852的⑤脚提供启动电压，开关电源启动工作，N852的⑥脚输出激励脉冲，推动开关管V807工作于开关状态，其脉冲电流在T804中产生感应电压。其中，T804初级绕组II产生的感应电压VCC 1分为两路：一路经R829、R823限流、VD825整流、C819滤波后产生20V电压送到V812，经V812、VD810稳压控制后，代替启动电路为N852的⑤脚提供启动后的工作电压；另一路送到由VD835、ZD803组成的过功率反馈和保护电路中。
    T804次级UI 、W绕组产生感应电压，一组经VD802、VD804整流，C855 、C861、L811、C862滤波后产生12V电压，为主板等负载电路供电；经开／关机电路控制后输出12VCC电压，为背光驱动电路供电；另一组经VD16-VD818整流，C827、C828滤波，产生36V电压为LED升压电路供电。

    N852的引脚功能与实测数据见表1。

    3．稳压电路
    本电源稳压采用过渡响应及电流模式控制方式，通过光祸N891控制N852②脚输出电流的大小，实现输出电压的稳定。当负载变轻或输入电压升高时，输出的12V电压也跟着升高，N802产生误差电压，通过光祸控制N852②脚的电流，从而控制N852⑥脚输出的PWM脉冲占空比，达到稳压控制的目的。
    4．过功率（OPP）保护
    过功率保护功能主要由N852的③脚及外部元器件组成。正常工作时，当某种原因造成VCC升高时，N852的③脚电压也跟着变高，在IC内部电路的控制下V807的导通时间减少，输出功率下降。当VCC1过高时，N852内部工作电路复位，重新启动。若OPP状态没有改变，则电路一直工作在“启动一保护、启动”状态，直到OPP状态解除为止。
    5．开关管过流保护
    N852的④脚为电流检测输入端。若流过开关管V807的电流过大，则S极电阻R820两端的电压降随之增大，N852的④脚电压升高，当④脚电压超过保护IA值时，④脚内部保护电路启动，⑥脚停止输出脉冲。
    6．市电欠压保护
    AC220V市电经VD814整流、C850滤波后产生直流电压，经R811、R851、R813降压、VZ810稳压后为V812的b极提供偏置电压，V812导通；当市电电压过低时，V812因b极电压过低而截止，N852工作于临界状态。
