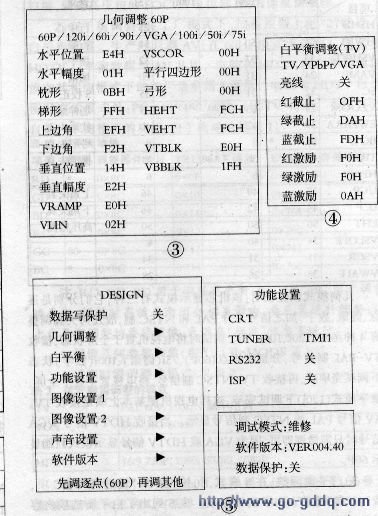

3）白平衡调整（如图4所示）。按“上/下”键，选中调整项（分TV／YPbPr／VGA3种）。TV为基本通道，YPbPr／VGA为偏移量调整。调整时，先调好TV再作YPbPr、VGA校正。

　　4）维修提示：本机芯输出总线有两类，一类是串行IIC总线。第二类是多路并行总线。二次开机瞬间，输出串行总线首先对TB1307供电检测，然后CPU输出多路并行总线对SVP-CX12进行检测识别。判定成功，输出并行总线对SVP～CX12进行控制，串行总线实现对调谐器、TB1307等各功能控制，实现开机成功并在屏幕上显示图像。此开机过程中，电源指示灯将闪烁，开机成功后指示灯闪烁停止。在“数据写保护”设为“开”的情况下换上新存储器，软件会自动取出备份在FLASH中的调试数据来初始化存储器，从而减少调试工作量；如果存储器坏了。软件会从FLASH中取出调试数据来保证整机基本正常运行（当然不能保存普通用户操作数据）。此机EEPROM存储器可从电路中断开或用空白存储器替换。

　　（2）进入设计模式方法如图5所示。进人“维修”模式后，输入密码“0816”便进入了“设计D模式”调整状态。设计模式包括维修模式的调整项，同时还多了功能设置、图像设置、声音设置、软件版本等内容。

　　按遥控器“上／下”键。可选择需要调整的内容。如改变调谐器选项数据，此时需选择功能设置“OPTION”中的Tuner项。改变数据与主板所使用的调谐器（TMI1表示调谐器型号为TMI1-C2311）对应即可。
