长虹平板彩电USB升级工具使用说明
来源:本站整理  作者:佚名  2015-07-18 08:54:09

    长虹平板彩电USB升级工具(以下简称升级工具)主要分为两大类:一类型号是KYD-MTK V1.0,用于采用MTK芯片的彩电软件升级,如PM38i、LM34i等机芯彩电;另一类型号是KYD-MST V1.0:用于采用MST系列芯片的彩电软件升级,如PS12、PS39、LS39等机芯彩电,其实物如图1所示。

    USB升级工具的主要用途有以下几种:1软件升级,一般用于整机功能扩展;2.软件数据写人,一般在换用不同版本主板时需进行此操作;3.软件故障排除,一般在原机数据丢失或错误时需进行此操作;4通过数据读/写,判断主板上CPU、FLASH或DDR工作是否正常。
一、升级工具的连接与设置

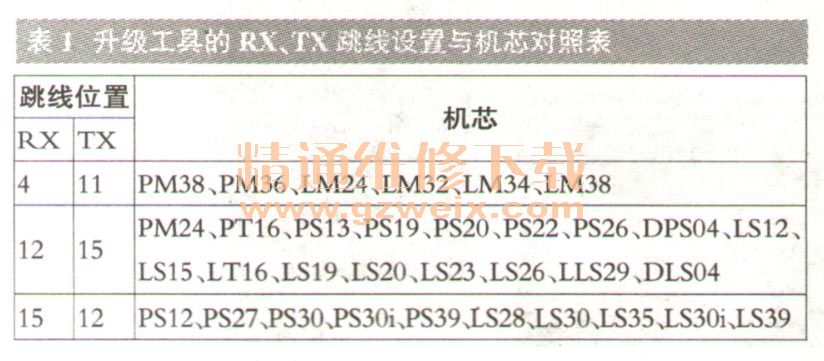

    升级工具一端与电脑的USB接口连接,另一端与平板龟视的VGA接口相连接。升级时,存放在电脑中的升级数据通过USB接口及连线→升级工具→RX、TX线→彩电VGA接口→CPU→FLASH存储器中。由于不同机芯彩电的VGA相关端口设置不同,因此升级工具上设置有RX、TX跳线设置帽,如图2、图3所示,具体设置见表1。


二、升级操作方法
    若电视机的主芯片为同一厂家(如MST或MTK ),则其升级方法相同,升级时选择对应机芯的升级平台软件即可,下面以PM38i机芯为例介绍KYD-MTK V1.0升级工具操作方法,以PS30机芯为例介绍KYD-MST V1.0升级方法。
