机芯方案：主芯片（MST739DU ）＋伴音功放（TDA1517P)+FLASH存储器（MX25LV040）
    电路板：JUC7.820.00029798,JUC7.820.00032493
    产品分类：19,22,24英寸；26英寸及以上
    代表产品：LT24720F, LT24720FX, LT19610 (L15) , LT22610 (L15) , LT24630, LT24630X ; LT26610 (L15),LT32710(L15）,LT37710(L15）、LT26629(L15）,LT32629(L15）

整机概述及信号处理流程

    1．机芯概述

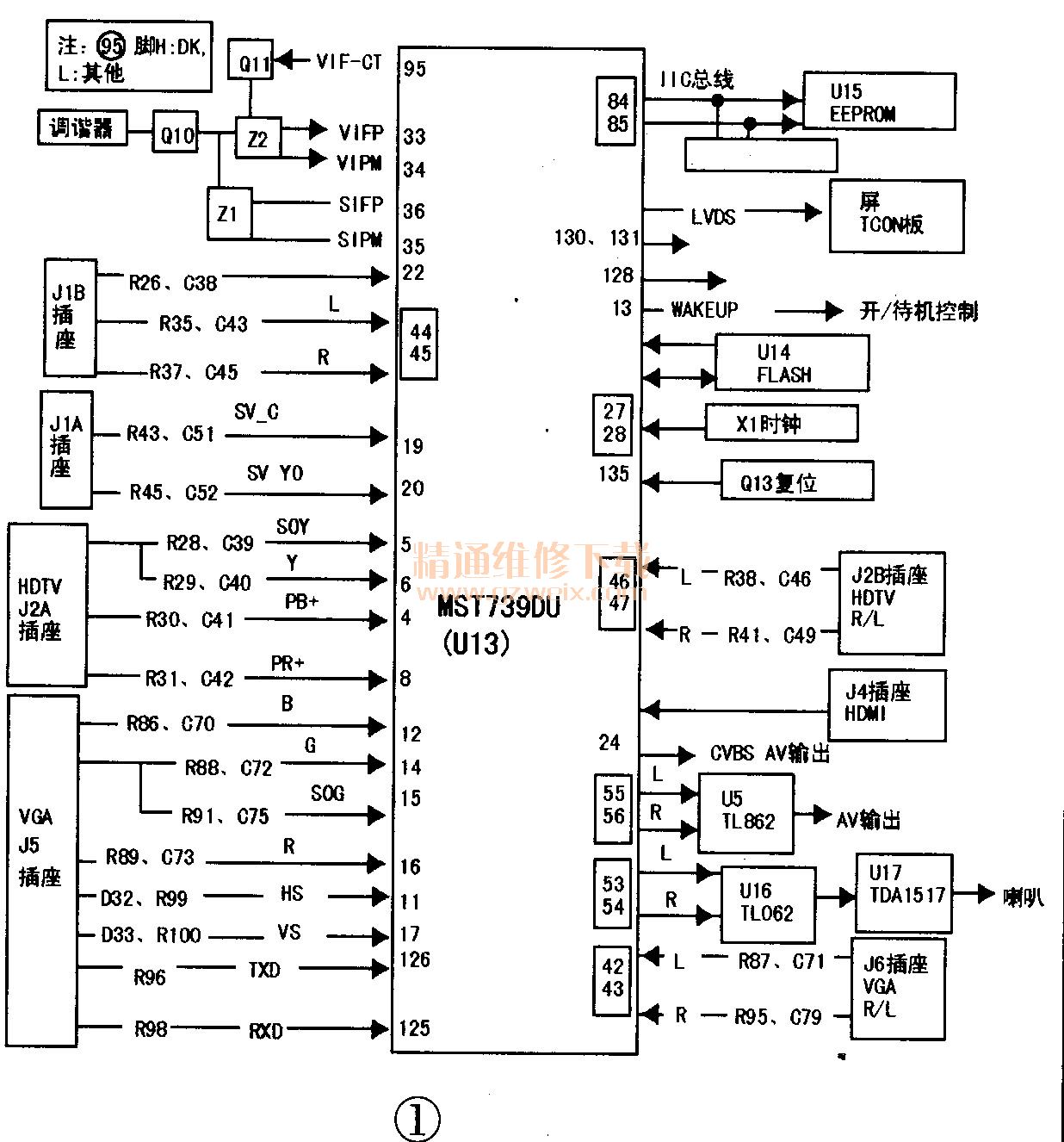

    该机芯采用MST739芯片，实现的主要功能：1路RF输入；;1路后置AV复合视频输入（26英寸及以上产品有2路，包含1路侧置AV输入）,1路s端子视频输入；;1路YPbPr色差分量输入；;1路VGA输入；;1路HDMI数字音视频输入，可支持HDMI1.3标准；从VGA口可以在线程序升级（升级时务必要求开机状态下进行）；超低待机功耗，待机时FLASH存储器和EEPROM用户数据存储器处于非工作状态；支持FHD全高清液晶屏。图1是信号处理框图。

    进入工厂模式方法及调整：使用本机遥控器，切换到主菜单状态下，先静音＋菜单＋“7217”，进入工厂模式。按“P+/P-”选择调节项目，按“V十／V-”进行调整或进入下级菜单，按菜单键退出当前子菜单而回到总菜单。表1为工厂模式调试主菜单调整项目与定义，表2为System子菜单调整参数及定义。

典型故障

  1．不开机故障检修流程（见图2）

    2.LT24720F出现自动音量加
    不按KEY0和KEY1键时，测插座CON5两脚正常值应为3.3V，实测KEY0是3.3V , KEY1是2.5V，断开与音量加按键KK3相连接的贴片电阻R3，再测试电压值恢复3.3V，确定R3后端与按键KK3存在漏电，对按键KK3的背面控制脚用刀片进行刮割处理，与主板连接后测试电压正常，故障不再重现。

    3.LT32710出现自动关机、自动开机
测试CONS两脚按键控制电压，其中一路2.5V（正常值3.3V），拔掉按键板测主板相应按键控制脚电压3.3V，显然故障在按键板上。通过对按键板的检查，系KK7按键品质问题，更换后故障解决。

    4.LT32710 (L15）喇叭电流声大，音量为。时仍有
    替换电源板HS 120 -4S01或将电源板上C26 -10nF替换成47nF/50V即可。

    5.LT24720F有时无伴音
    不定时出现无伴音，首查静音电路。U17(TDA1517 )⑧脚是静音控制脚。正常时⑧脚12V，测故障出现时为6V左右，怀疑静音电路故障，断开Q15,Q16,Q18依旧，说明静音电路控制无故障。怀疑12V供电滤波电容漏电，当断开贴片电容C159时故障消失。

    6.LT24630X不定时自动关机，遥控、按键不灵
    测主板5V偏低，为4.1V,12V为12V正常。经检查系电源板HS080L-2HF01保险F302（250V/T5A）变质引起，更换后试机，故障排除。
