长虹LM24机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-23 13:37:51

    长虹LM24机芯液晶彩电以MTK公司MT8222AHMUD/B为主芯片,带多媒体功能,支持HDM1.3、FHD屏、120Hz屏,带任天堂8位游戏功能。基本功能包含RF、2路AV输入、2路S-VIDEO输入、2路YPBPR输入、1路VGA输入、2路USB输入、3路HDMI输入和1路AV输出。LM24机芯液晶彩电覆盖产品尺寸为26~42in,包括50Hz/60Hz WXGA屏(1366 ×768)、50Hz/60Hz FULL HD屏(1920 x 1080)。
    适用机型:长虹LT26810U、LT32810U、LT37810U、LT42876FTID(L07)、LT26720、LT32720、LT40720F、LT42720F、LT46720F、LT52720F、LT26810、LT37810等液晶彩电。

    1 总线调整方法
    1.进入工厂模式

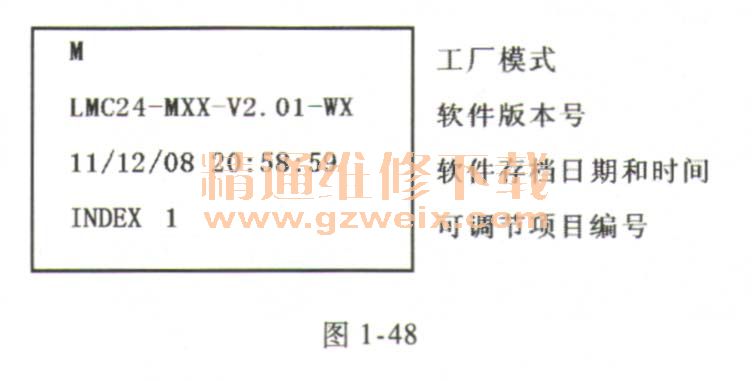

    在TV模式下,先进入主菜单,将音量降至0,再按遥控器的“静音”键约4s后,再同时按本机“MENU”键,即可进入工厂设置菜单。进入工厂模式后,会有工厂菜单标志“M”出现,如图1-48所示。

    2.项目选择与调整
    进入工厂模式后,每个调节项目都有唯一的索引号与之对应,INDEX后面的数字代表当前调节的索引号,在该页下,可以通过按“频道P +/P-”键切换到不同的索引号中,也可以通过按“数字”键直接进入某项(只可选择小于10的项)。操作时,直接按“数字”键或按“频道P+/P-”可以选择调节的项目,按“V +/V-”键调节项目的参数。
    注意:通过工厂模式的第12项进入D模式后,左上角显示“D”,而不是“M”。字母“M”表示当前进入了工厂模式,"D”表示当前进入了设计模式。

    2 总线调整数据

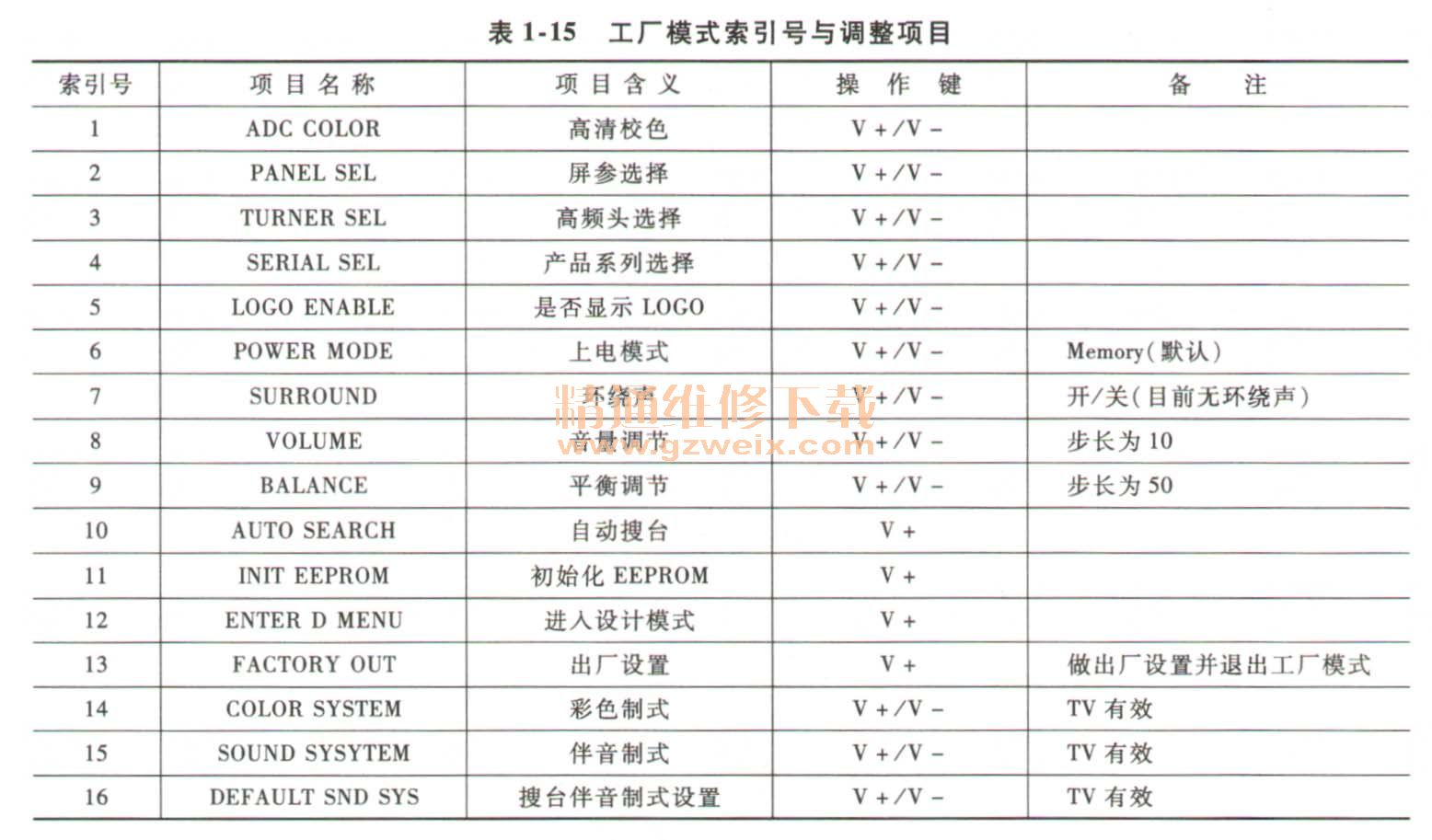

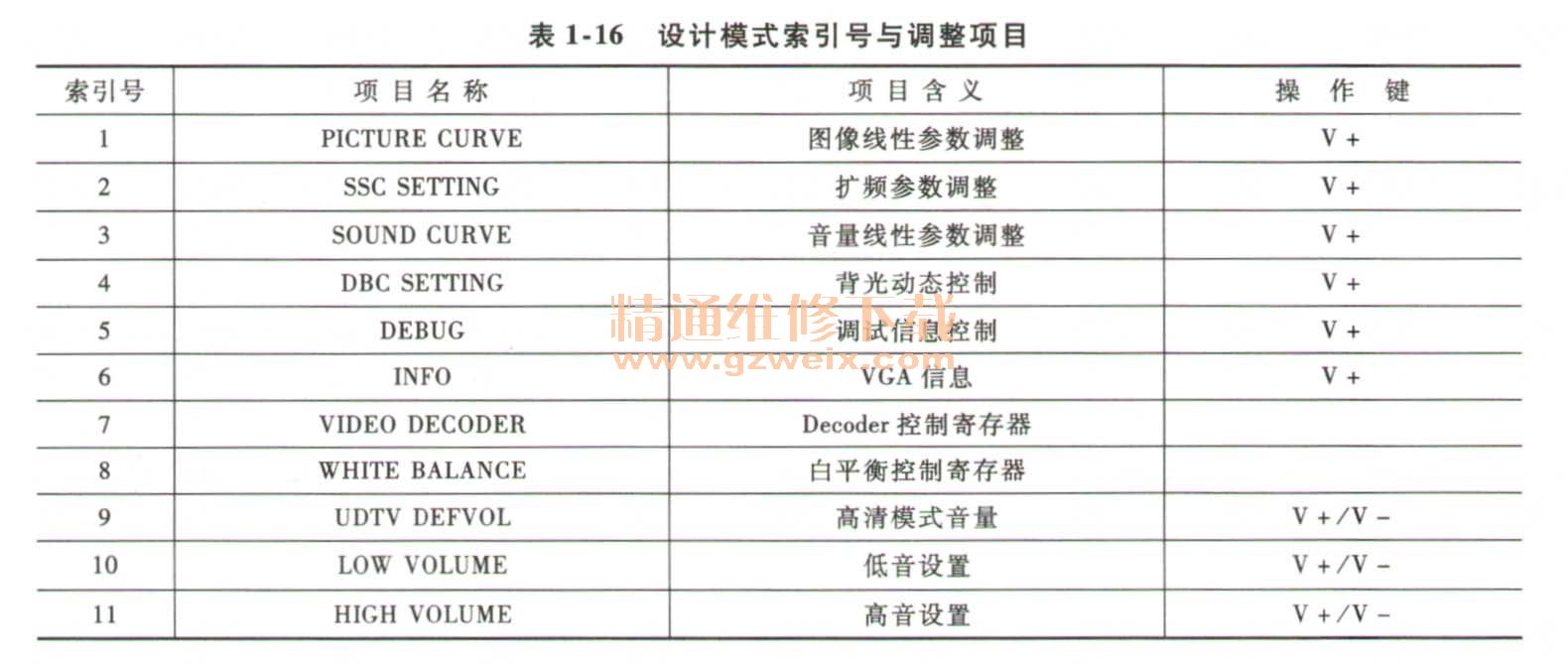

    长虹LM24机芯液晶彩电总线系统工厂模式索引号与调整项目见表1-15所示。操作第12项进入设计模式索引号与调整项目见表1-16。
