长虹LM32机芯液晶电视总线调整及典型故障
来源:本站整理  作者:佚名  2013-03-06 06:27:06

    长虹LM32机芯方案:MTK8223LFMU(主芯片)+EN25B32(FLASH)。

    电路板:JUC7.820.00037562 V2。

    遥控器:RP57CC。

    代表产品:LT32710, LT32710X (L23) , LT32710X,LT32719A,LT37710X(L23)、LED23860X。

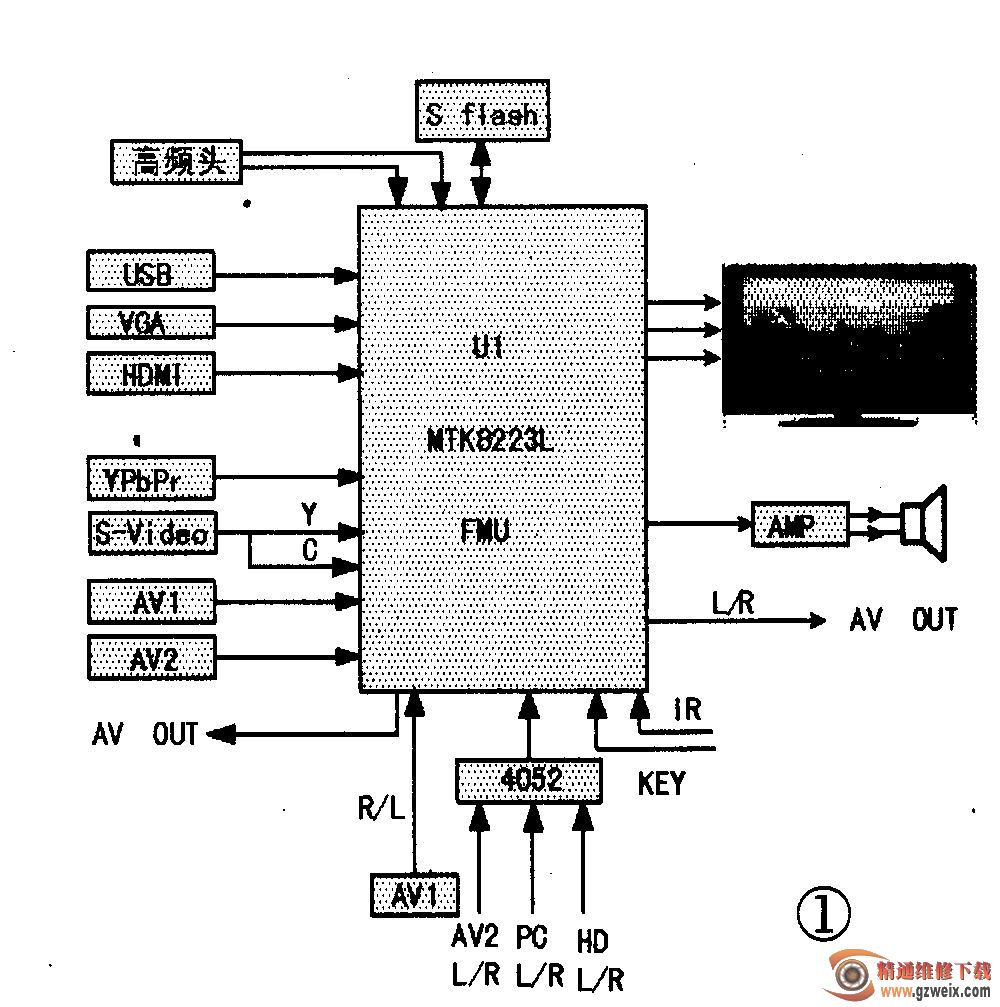

    整机框图见图1。

    该机芯采用MTK公司芯片MTK8223,无需外挂DDR,实现接收RF输入、2路AV输入、1路S-VIDEO输入、1路YPbPr输入、1路VGA输入、1路USB输入、1路HDMI输入接收、格式转换和输出满足不同屏所瓣要的LVDS信号上屏处理。除此外有1路AV输出。



    1.工厂菜单进入方法与调整

    TV模式下,先按“菜单”键,接着用本机遥控器按数字键“08166180",再按“OK'’键进入工厂设置菜单,屏幕标志M出现(见图2)。每个调节项目都有唯一的索引号与之对应,操作人员直接按数字键或按P+/P-可以选择调节的项目,通过V+/V-键调节每个项目的参数(见表1)。



    此机芯软件分为两套:

    (1)标清屏(1366X768分辫率),软件版本显示格式(LMC32 -MXX-V0.02 -WX) , (2)高清屏(1920 x 1080分辫率),软件版本显示格式(LMC32-MXX-V0.02-FH)。



    2.典型故障

    (1)更换主芯片MT8223L后,开电源指示灯亮,遥控器和本机键对其不起作用、主5V和24V上电,但是遥控时指示灯不响应、屏幕不亮不开机:主芯片MT8223L的大多数模块接地采用EPAD(IC下中央焊盘)统一接地,更换IC后需要重新焊接EPAD,从B面往主芯片的接地焊盘孔内加焊锡,使EPAD和地之间可靠连接。

    (2)待机较长一定时间(如24小时)后,整机自动开机;如果一批整机同时待机,可能出现同时开机的现象:检查软件版本,如果为V1.12前版本,直接升级软件可以解决此问题。

    (3)常温下开机正常;在气温较低时,使用遥控或按健开机,遥控指示灯闪烁一次,但是不开机;需要多次按压开机键,方可正常开机,开机后所有功能正常,图像正常:检查软件版本,如果为V1.12前版本,直接升级软件可以弥补此问题。

    (4) HDMI模式下无信号识别,检查U1(型号为MT8223L)和U4(型号为24LC32)有无虚焊。U4(型号为24LC32 ):没有写入HDCP和Ke或HDCP和Key写入不正确;重新写入HDCP和Key。

    (5)冷机开机正常,热机不定时花屏或者死机:主芯片U1热保护,给主芯片上面贴一个散热器即可。

注:1.M模式下第9项调整时会清空存储的数据,因此,若非必须请不要调整。2.按莱单可返回上一级工厂模式菜单。3.D MODE为设计调试模式,生产时不做调整。
