故障现象：有图有声，但光栅很暗；将亮度值调到最大值100时亮度略有增加。

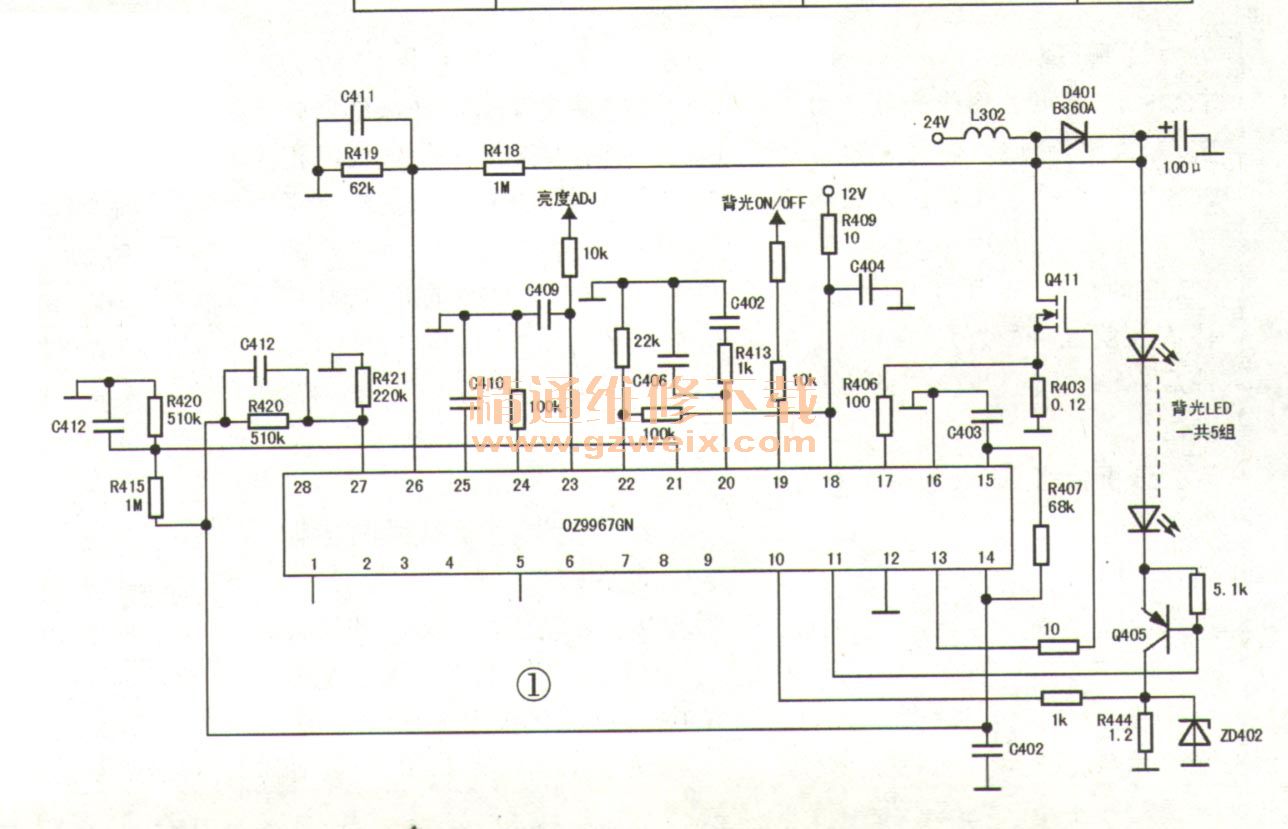

    分析检修：该机采用LED背光，控制芯片是OZ9967GN，电源、背光一体板型号是5800 -P32EXM -0200。测得24V供电正常。在亮度从0～100的变化过程中，调光信号ADJ的直流电压在1.35V ～3.3V之间变化，这说明主板输出的调光信号正常。该板上有“UT34V级MAX250mA”，字样，说明该背光驱动电路输出的直流电压为34V，最大输出电流为250mA。按实物绘出相关电路，如图1所示（实有5路LED灯串，图中只绘出了一路）。

    Q411和L302 、D401组成升压电路，把24V电压升高到34V供给LED灯串。测得D401负端电压为23.8V，说明升压电路没有工作，经查D401已短路。该管采用贴片封装，型号是B360A，由4只二极管并联组成。拆下这4只二极管分别进行检测，发现其中一只短路。B360A是肖特基二极管，最大电流为3A、耐压60V。原机用4只并联余量很大，现只用余下的3只并联后开机，光栅亮度正常，这3只二极管也无明显温升。
    提示：在液晶彩电中，宵特基二极管多用于输出电流较大的整流或升压电路中，短路情况时有发生，是实修检测的重点元件。
    顺此谈谈液晶彩电的背光亮度调节方式。在早期的液晶彩电中，若加在冷阴极灯管两端的电压太低，灯管会闪烁或熄灭，因此不能采用简单降低电压的方法来调节亮度，而是采用PWM脉冲控制方式使灯管间断发光，从而达到亮度调节的目的。在LED液晶彩电中，虽然LED可以用简单的电流调节方式来改变其发光亮度、，但电流变化较大时LED发出的光谱会发生变化，引起图像偏色，所以LED背光仍采用上述PWM调光方式。

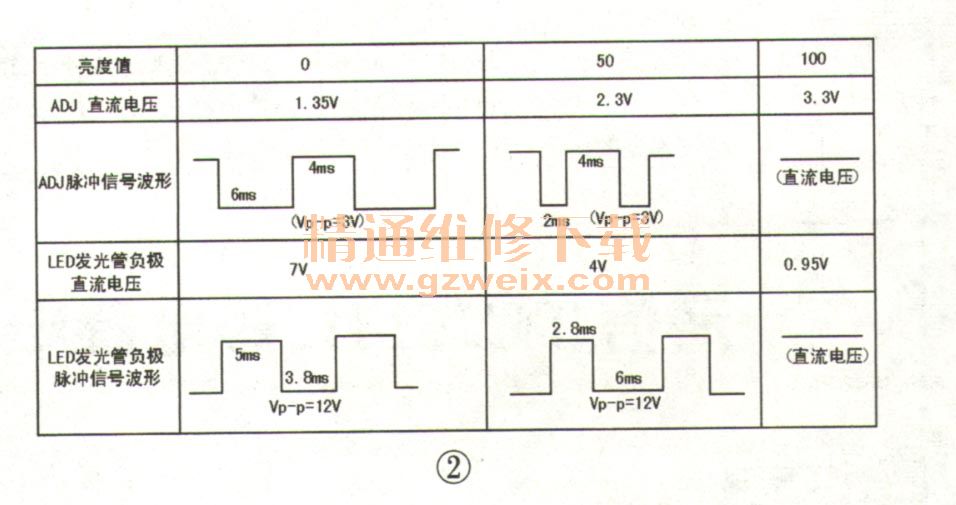

    本机主板发出的ADJ调光信号是一串矩形脉冲，用不同的占空比来控制LED的点亮和熄灭时间，具体波形如图2所示。当亮度值为“0”时，Q405在一个脉冲周期中的导通时间为3.8ms，截止时间为5ms；当亮度值为“50”时，Q405在一个脉冲周期中的导通时间为6ms，截止时间为2.8ms；当亮度值为“100”时，Q405一直导通。LED的工作周期是8.8ms，若换算成频率，约为114Hz、已远超过人眼对亮暗变化的感知频率，所以看不出背光的闪烁现象。

    上述亮度值是指菜单中背光亮度的数值。液晶电视背光亮度调节范围比CRT彩电钓亮度调节范围要小得多，背光亮度为0时，光栅并非全为黑色，实际上当把背光亮度调到“10”左右时，已能完全看见。
    24V电压经Q411、 L302升压所得的34V电压是稳定不变的，调背光亮度是靠控制Q405的导通和截止时间的比例来实现的。在Q405导通期间，通过LED的电流是一样的，所以调节亮度时不会影响LED的色谱。
    OZ9967是款LED恒流控制IC，可以控制6路LED灯串（本机实用5路），其引脚功能见表1。通过LED灯串的电流由接在Q405 c极的取样电阻R444的阻值决定，每一路可以单独设定，电流和取样电阻阻值成反比关系，若电阻阻值为1Ω，对应的电流约为300mA。如取样电阻两端电压为0V，说明LED灯串开路，该路输出将被关闭。
