海尔MST6I48机芯A600系列液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-03 15:52:04

    海尔LE42A600液晶彩电主芯片数模小信号处理电路采用MST6148 ;6M48和6M20的FLASH程序存储器采用MX2513205D、PMC25 VF040;EEPROM存储器采用24C64;HDMI信号选择开关采用PS331;YPbPr和VGA信号选择开关采用PIV330 ;帧缓冲器及程序运行电路采用H5PS5162FFR、W975 G6IB;伴音功放电路采用TI5707。遥控器型号为HTR- D03D。
适用机型:海尔LE42A600等液晶彩电。
    1  总线调整方法
    【进入/退出工厂模式】
    按“MENU',菜单键,调出用户主菜单,然后按遥控器上的数字“8、8、9、3”键,即可进入工厂模式,屏幕上显示工厂主菜单。
    调整完毕,按“退出”键退出工厂模式。
    【项目选择与调整】
    进入工厂模式后,在主菜单中,按遥控器上的“上/下方向”键选择子菜单和选项,按“确认”,或“右方向”键进入子菜单和执行选项;进入子菜单后,按“上/下方向”键选择调整项目,按“左/右方向”键调整所选项目数据。在子菜单中按“菜单”键返回主菜单。
    【U软件升级】
    1)进入工厂模式,在主菜单中选择6148 Update(USB):通过USB升级主芯片软件的操作项。
    2)将最新软件命名为target后,复制到U盘的根目录下,插上复制有最新软件的U盘,待机再开机,自动升级。
    3)软件版本号说明:2011-03-11 14;21:41代表软件日期和时间,请以最终下发的软件日期为准;L- M6148- SS42FHD- CHN表示下发的软件版本号。
    2总线调整数据

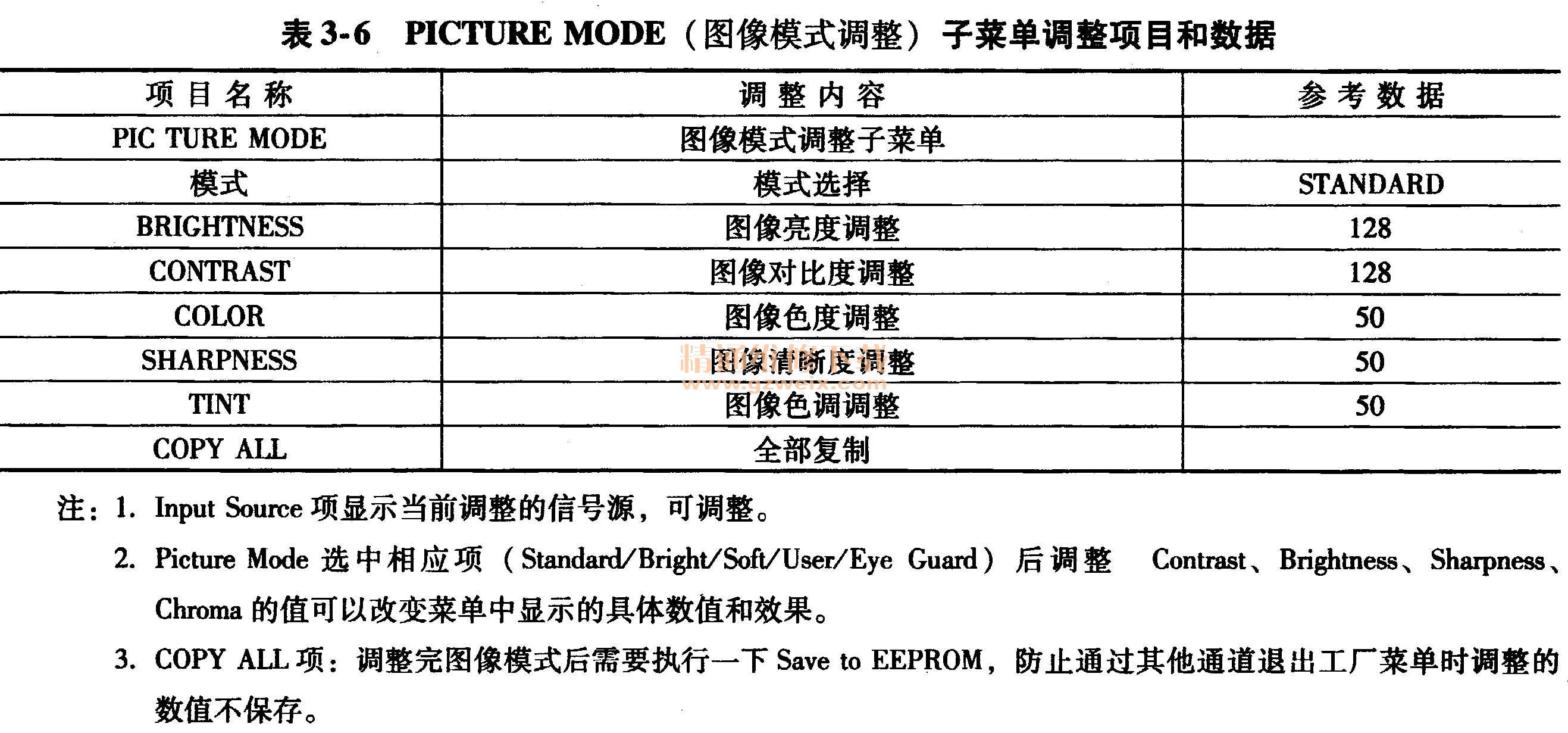

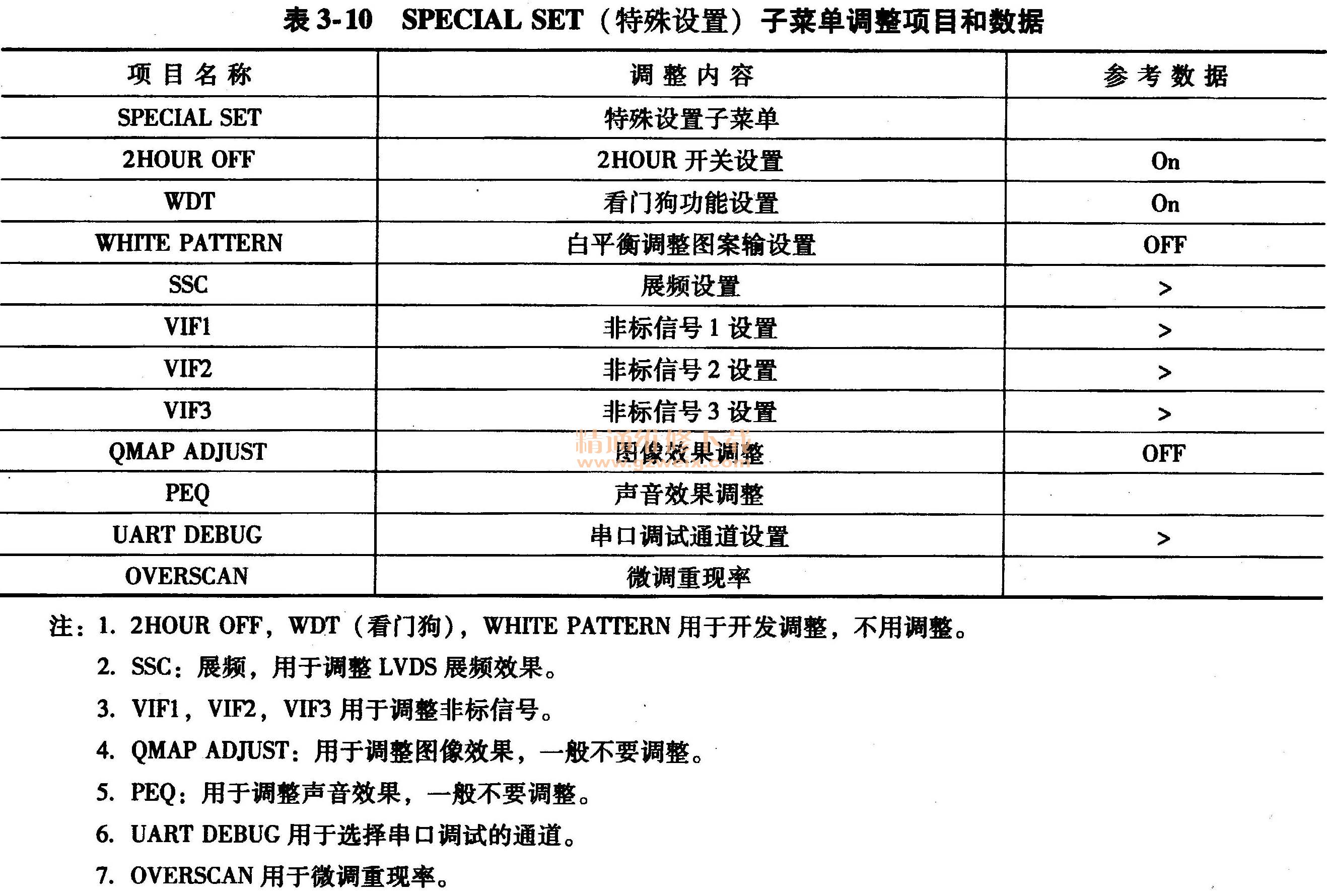

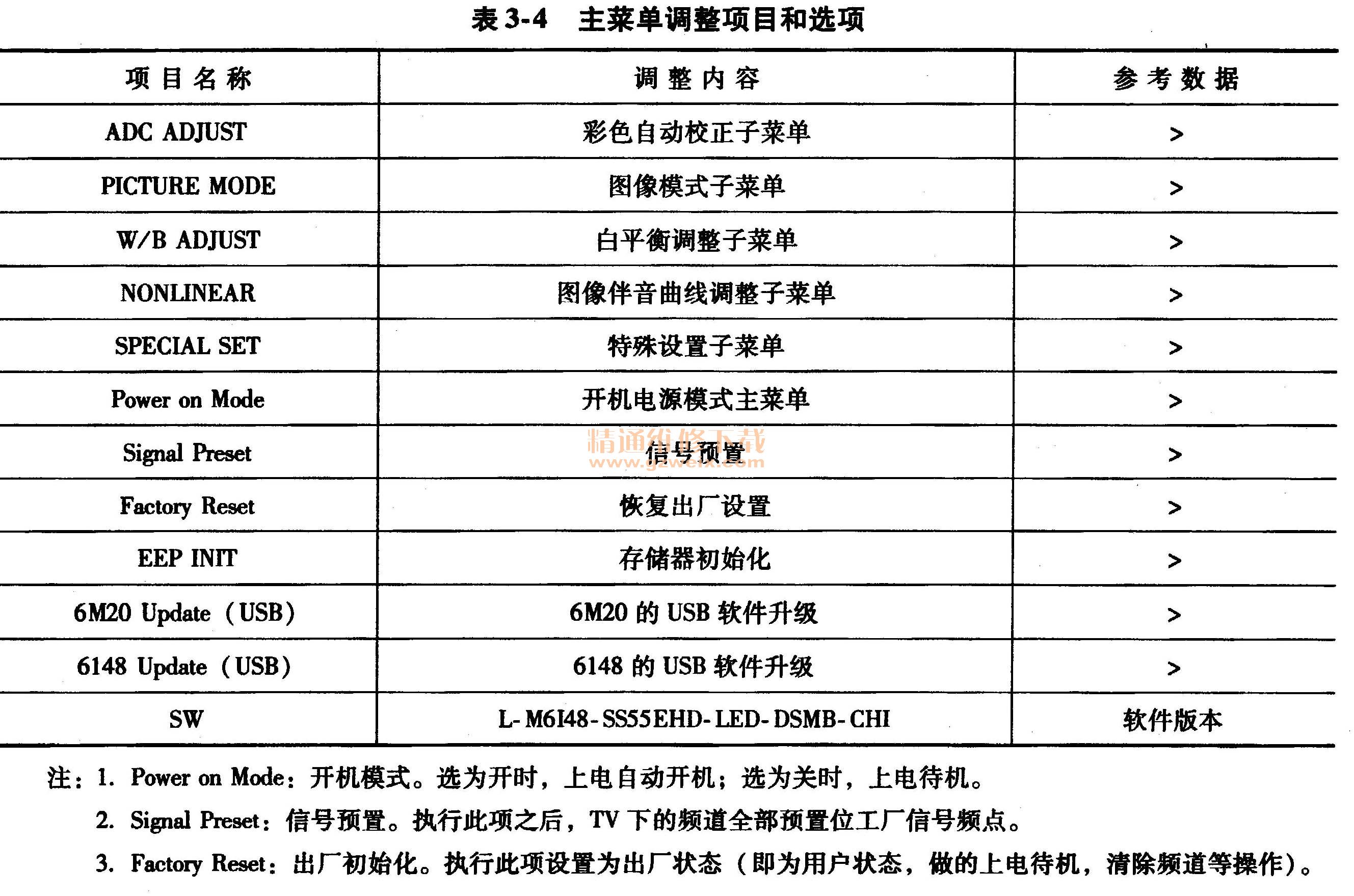

    海尔LE42A600液晶彩电总线系统工厂主菜单的调整项目和选项见表3-4;各个子菜单的调整项目和数据见表3-5~表3-10。
