海尔MST6M69机芯开发了K1、T1系列液晶彩电，主芯片采用内含VIDEO解码器和倍频器以及LVDS输出的MST6M69FL，并具有3D降噪、彩色增强、运动图像补偿等图形处理模块；DDR存储器采用QMD- HYB25DC256160CE；中放电路采用TDA9885/6；42in彩电开关电源采用晶振JSK4260-050A；显示屏采用V420H1-L15（CMO）组件；伴音功放电路采用TDA8932BTW/33 BTW；输出功率8W ×2。遥控器型号为HTR- D01 A。
 适用机型：海尔LB42K1（南北统一机型）、LB47K1、LB32K1、LU42K1、LU37T1（GCZ）、LU42T1（GCZ）、LU47 KT1（GCZ）、LU47T1（GCZ）、LU42F3、LU40K1、LU37 K1、L32K1 A、126K1 A、LU42F3等液晶彩电。K1、T1系列液晶彩电总线调整和软件升级方法相同，本节以LB42K1为例介绍总线调整汇入软件升级方法。
    1  总线调整方法
    【进入／退出工厂模式】
     在任一模式下，按“MENU”键弹出主菜单，然后按数字“8、8、9、3”键，即可进入工厂模式，且在屏幕左边出现工厂主菜单，可以进行相应操作。
     工厂模式下，按“菜单”键即退出工厂模式。
    【项目选择与调整】
    进入工厂模式后，屏幕上显示调整菜单，按遥控器上的“频道＋／－”或“上／下方向”键选择子菜单和调整项目，按“确认”或“右”键进入子菜单和执行调整项目，按“音量＋／一”或“左／右方向”键调整所选项目数据。在子菜单中按“菜单”键返回主菜单。
    【软件升级流程】
    1）将U盘插入到电视机USB接口。
    2）选择无信号的一个台进入工厂菜单。
    3）选择USB Download，出现please wait，机器自动重启。
    4）启动后再次进入工厂菜单，确定软件版本号是需要升级的版本号后选择Other Setting菜单选项，选择INIT EEPROM，交流断电后再次开机，升级完成。
    【升级注意事项】
     1）确保将需要升级的软件文件名改为：ap. bin 。
     2）确保U盘是电视机能够识别的。
     3）确保选择的台是无信号的，可选AV等其他信号源。
     4）工厂菜单进入：按“菜单，，键出现菜单画面后，按数字“8、8、9、3”键，即可进入工厂菜单。
    2  总线调整数据

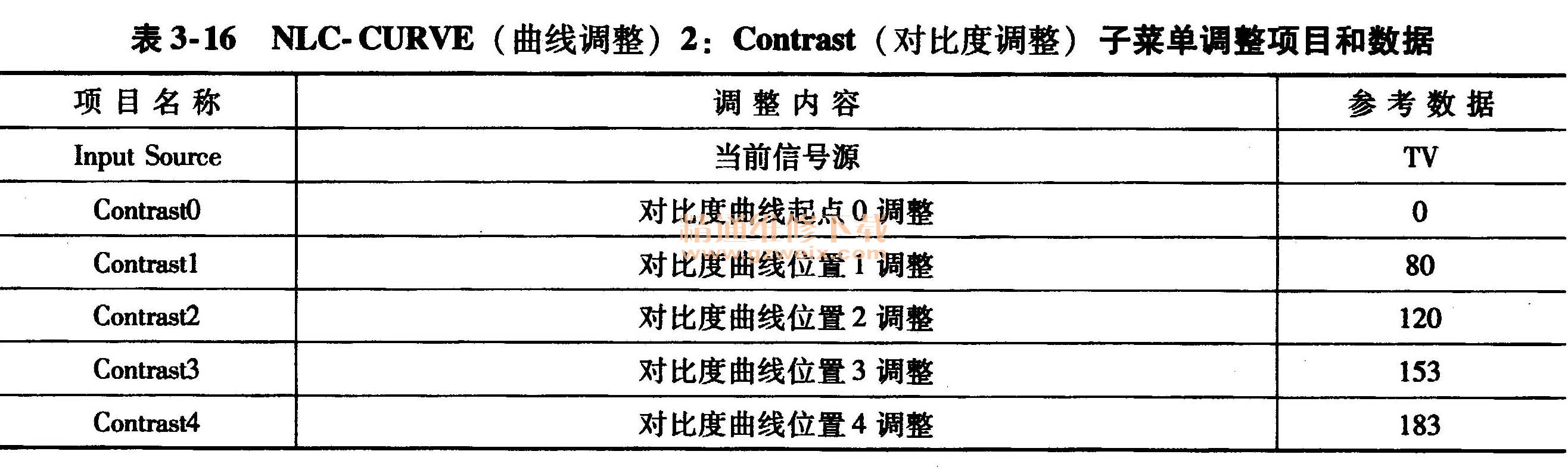

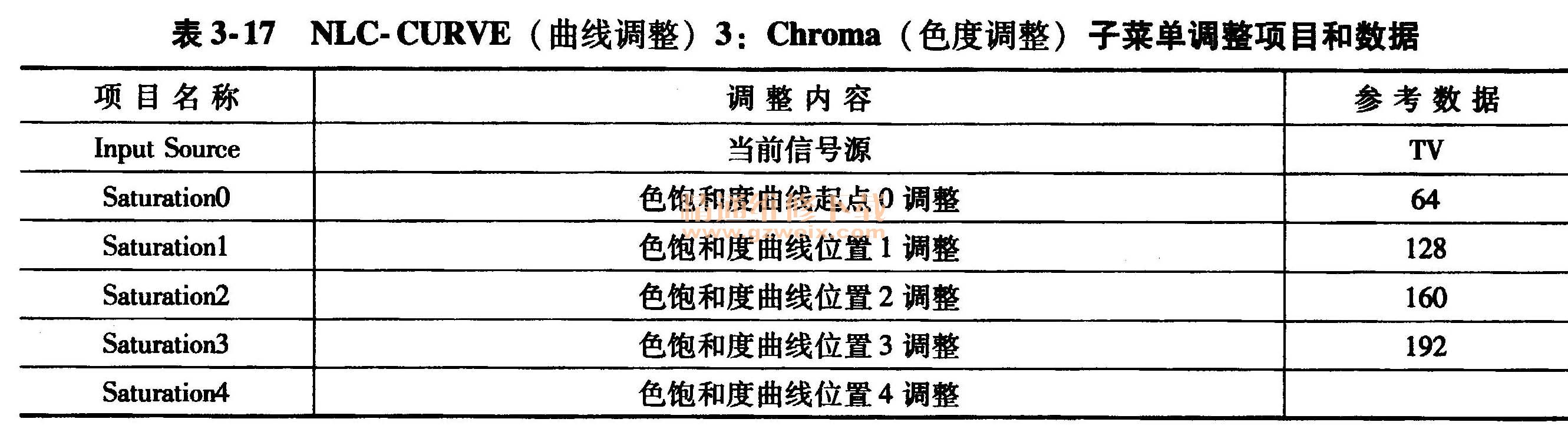

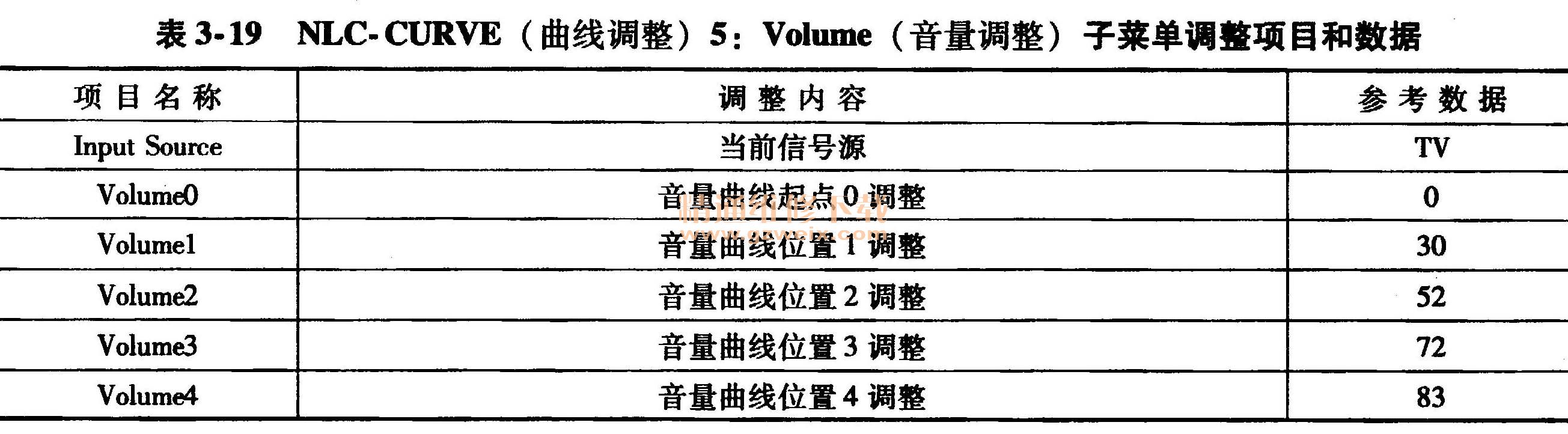

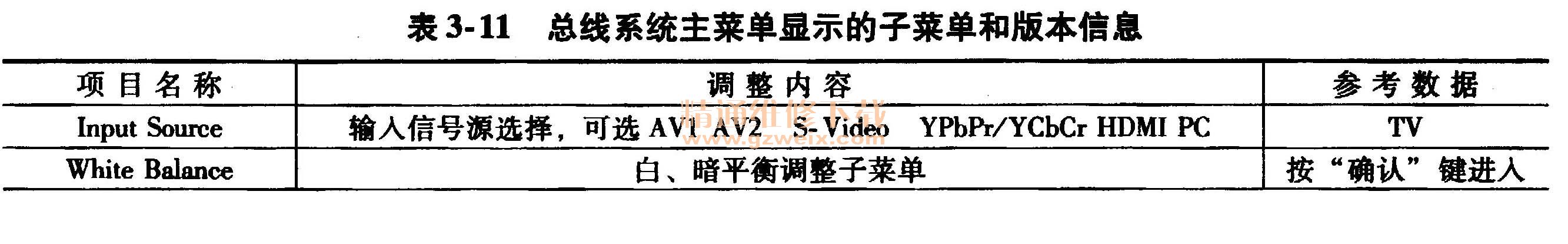

    海尔MST6M69机芯LB42K1液晶彩电总线系统主菜单显示的子菜单和版本信息见表3-11；各个子菜单的调整项目和数据见表3-12～表3-19。
