海尔公司采用SVP EX52(trident)机芯开发了I.32V6- A8等TFT液晶彩电,主芯片采用内含VIDEO解码器和倍频器以及LVDS输出的SVP EX52,并有3D降噪、3D梳状滤波等图形处理模块;CPU采用32位微处理器M30620;A- D编码器、DVI信号处理芯片以及VGA、YCBCRYPBPR信号处理芯片采用MST3788 ;A- D编码器采用附有VGA、YCBCRYPBPR信号处理功能的SAA7117,同MST3788配合使用具有画中画功能;SRS环绕声处理芯片采用M62494;音频解码处理芯片采用有五段均衡、环绕声处理、重低音音效处理等功能的MSP3450;声音延迟芯片采用NJU26901,该芯片结合海尔公司专利技术可实现语音同步功能;音频数字功放电路采用TPA3004,可输出7W x2;程序存储器采用SST39SF040、DDR存储器采用了K4D263238F。遥控器型号:HTR-688型。
适用机型:海尔L32A9- AK、L42A9-AK、L42A9A- A、146A9-AK(高清型)、L37A12- AKM等液晶彩电。
1总线调整方法
【进入/退出工厂模式】
将音量减到0,按住电视机本控的“Menu”键,按遥控器上的“Menu”键使主菜单消失,再按遥控器上的“音量一”键大约3s(此过程中应一直按着本控“Menu”键),即可进入工厂模式。
只需将工厂菜单中“Setting”项中的“Factory”项置为“Off”,即可退出工厂模式。
【项目选择与调整】
进入工厂模式后,屏幕上显示调整菜单,按遥控器上的“频道+/-”或“上/下方向”键选择子菜单和调整项目,按“确认”键进入子菜单和执行调整项目,按“音量+/一”或“左/右方向”键进入子菜单和调整所选项目数据。
【在线升级操作步骤】
1)安装升级环境。将升级文件ISP2Install复制到电脑相应的目录下,然后进行安装。序列号任意。安装完成后,生成升级用的执行文件: ISPWriter2. exe 。
2)将升级用的转接板与电脑和电视的VGA接口进行连接。
3)交流开机的同时按着本控“Menu”键,即可进入升级状态。
4)打开升级用的执行文件ISPWriter2. exe 。
5)将升级文件*.bin打开,然后单击“OPEN”,再单击“Config”,在Chip中选择合适的芯片型号,Start Address选“80000”,Read Lengh选“00100”。
6)单击Prog将文件写入芯片。
7)写完后关机再开机即可。
2 总线调整数据

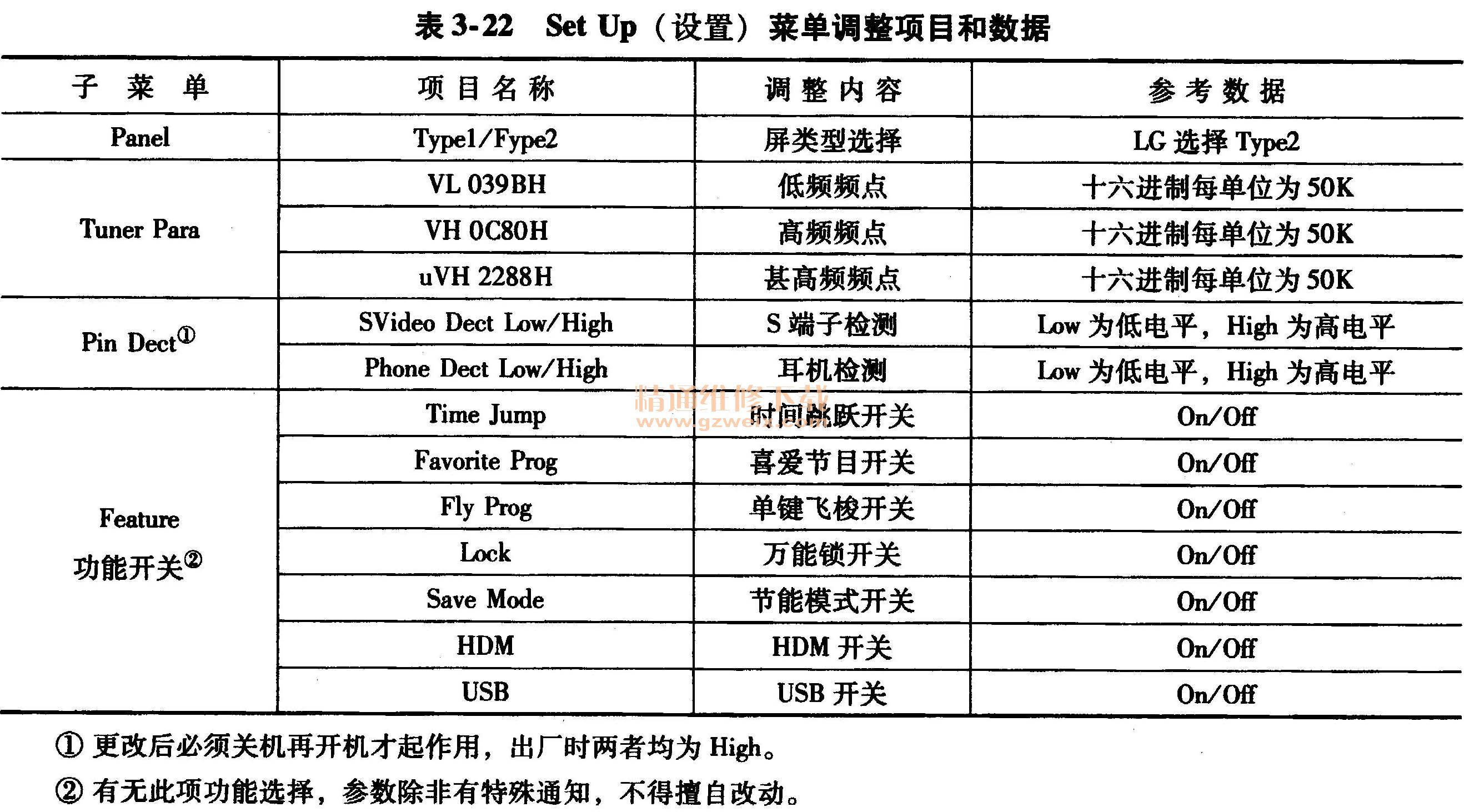

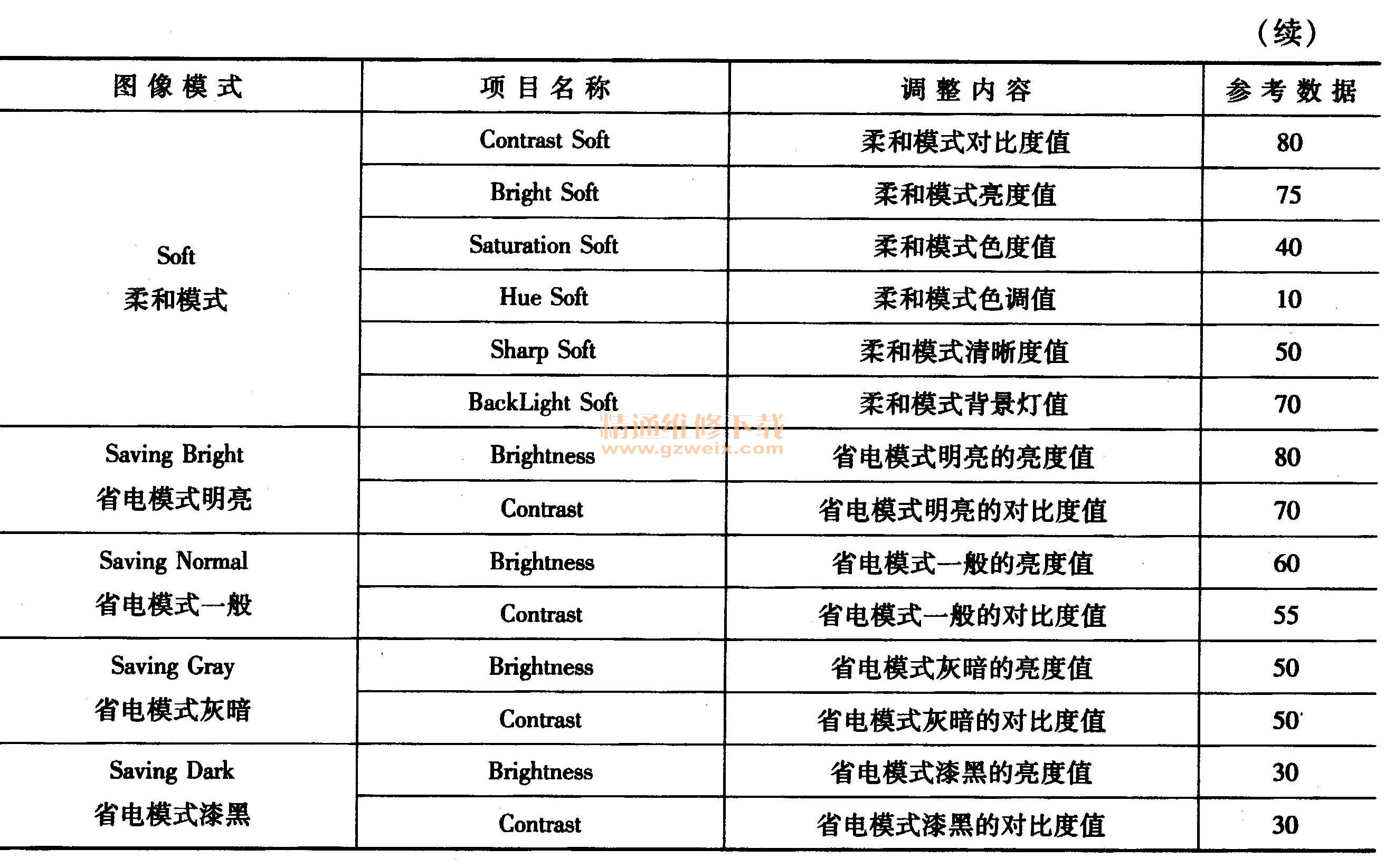

海尔SVP EX52(trident)机芯L32V6- A8等3FF液晶彩电总线系统Factory Menu调整项目和数据见表3-20~表3-27。
