厦华LC-40K17液晶彩电工厂模式与调试方法
来源:本站整理  作者:佚名  2013-01-15 08:41:05

    1.工厂模式与调试方法

    进入工厂模式的方法:连续按"VOL+",“静音”、“视频”键即可进入工厂模式。



    调整方法:进入工厂模式后,在每个调试项目的第一行高亮时,按“ENTER”键可选择不同的调试项目;在VGA和DVI输入时,选择mode项后,按“ENTER”键可选择6500K,9300K,12000K三种色温。



    退出工厂模式的方法:按“MENU”键退出工厂菜单。



注意:白平衡调试应在"Nature"(自然)图像模式下进行。



    2. EEPROM存储器初始化方法

    进入工厂菜单第一页,选择Clear eeprom(清空存储器)项目后,按“ENTER”键,待出现屏幕上“OK”后关机,即可完成EEPROM存储器初始化操作。



    3.解码电路VPC3230的设里

    进入工厂菜单第三页,选择Scart-pre项目,将其数据值设为55。



    4. VGA/DVI输入信号通道调整

    (1) VGA通道模式预置:彩电接入VGA 640X350/70Hz格式输入信号,按"AUTO"进行自动调整,使图像满屏。同样分别对720X400/70 Hz,640 X 480/60 Hz,800 X 600/60 Hz,1024 X 768/60 Hz, 640 X 480/75 Hz,800 X600/75 Hz,1024 X768/75 Hz-,1280 X1024/75Hz, 1280 X 1024/60 Hz格式的VGA信号进行自动调整。



    (2) VGA通道ADC调整:在工厂模式下,调整adc- gain(模/数变换器增益)的数值为15。



    (3) VGA / DVI通道白平衡调整:输入8级灰度信号,进入白平衡调整菜单,用白平衡仪对第二阶和第七阶两级进行调整。



    5. TV信号通道调整

    (1) VCD、OPT I ON(选项)、副亮度与副对比度调整

    彩电在视频1输入端口接入AV彩条信号,进入工厂菜单第一页,选择auto color(自动彩色)按"EN-TER",约2s后,屏幕显示OK,即完成VCD调整。



    调整back light(背光)的数据值为0;

    调整Option(选项)的数据值为1;

    调整S-bright(副亮度)的数据值为140;

    调整S-contrast(副对比度)的数据值为140;

    在AVC为“OFF", SRS三维立体声)为“OFF”时,调整Max Volume(最大音量)的数据值为44;

将VPC3230页依次调整为0,1,3,3,3,3,0。



    (2)W通道白平衡调整

    彩电通过AV输入8级灰度信号,进入白平衡调整菜单,用白平衡仪对第二阶和第七阶两级进行调整。

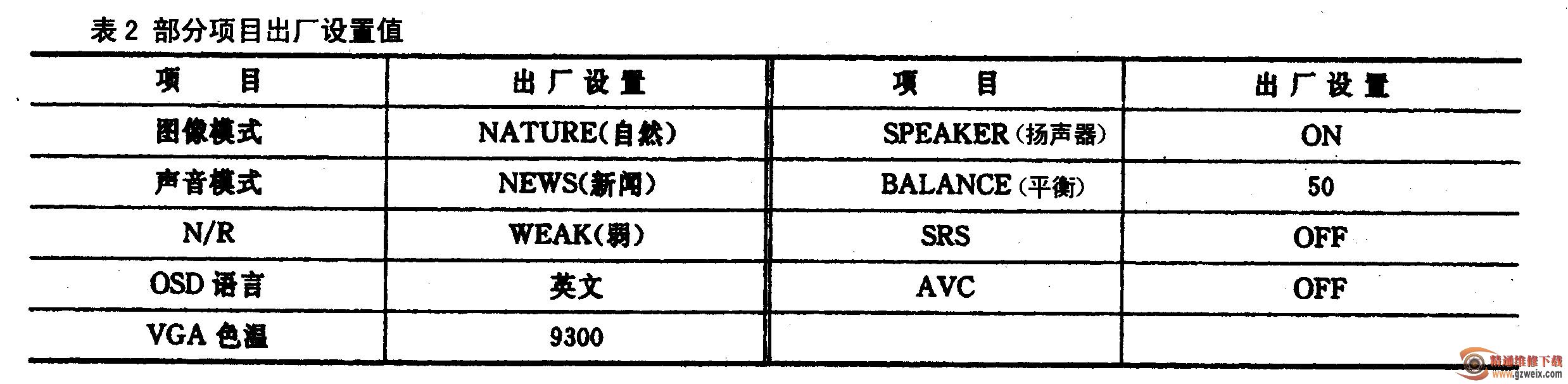

6.其他项目出厂设置值(见表2)
