飞利浦 32TA2800 液晶彩电I2C总线调整方法
来源:本站整理  作者:佚名  2012-09-29 13:22:07

飞利浦 32TA2800 液晶彩电,主电路由电源板、SCALER 板、控制板、侧 AV 板组成,小信号处理主电路采用 MST96889LD,音频功放电路采用 TPA3005D2,耳机放大电路采用TPA6110,帧存储器采用HY5DU281622,程序存储器采用 S25FL004A、M24C32。

适用机型:飞利浦 32TA2800 等液晶彩电。

1. I2C总线调整方法

( 1) 进入退出工厂模式

①在正常工作模式下,按压“MUNE”键,进入“OSD”菜单。

②按压遥控器上的“0、6、2、5、9、6”数字键和MUNE”键。

③屏幕将在底部显示 F3 目录,选中 F3 目录,然后按“右”键即可进入工厂维修模式菜单。



(2)项目选择与调整

进入工厂模式后,在屏幕上显示调整主菜单,并在最上部显示电视机的工作时间和软件版本。按“节目加/减”键或“上/下方向”键选择主菜单的名称,按“左”键进入子菜单。



按“节目加/减”键或“上/下方向”键选择调整项目,按“音量加/减”键或“左/右方向”键调整所选项目数据。



(3)故障代码

当飞利浦 32TA2800 液晶彩电出现故障时,会在屏幕上显示出故障代码,维修人员根据故障代码的提示进行维修,可大大提高维修效率。



下面简要说明故障代码的查询方法与故障代码的含义。



按压遥控器上的“MUNE”键和“1、2、3、6、5、4”数字键,对于正常的彩电,在屏幕上会有显示菜单。

①如果进入故障代码菜单时,故障代码显示0x01,说明 DDR 帧存储器有故障;

②如果故障代码显示0x02,说明I2C总线有故障;

③如果故障代码显示 0x03,说明高频调谐器有故障;

④如果故障代码显示 Ox04,说明解码电路有故障。



2. 调整项目与数据

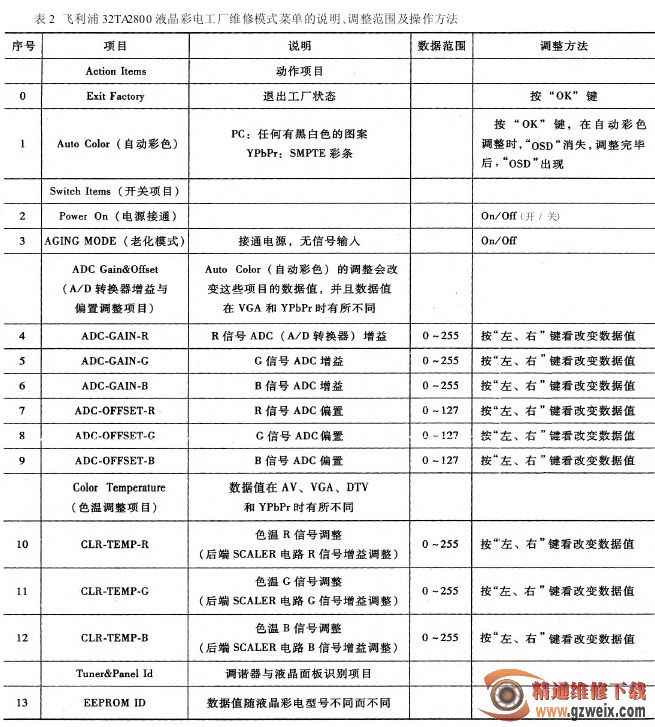

飞利浦 32TA2800 液晶彩电工厂维修模式菜单的调整项目说明、调整范围及操作方法见表2 所示。

故障代码菜单含义见表3 所示。
