飞利浦32 TA2800液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-19 14:22:40

    飞利浦32TA2800液晶彩电的主电路由电源板、SCALER板、控制板、侧AV板组成。小信号处理主电路采用MST96889LD ;音频功放电路采用TPA3005D2;耳机放大电路采用TPA6110 ;帧存储器采用HY5DU281622;程序存储器采用S25 FL004A、M24C32。
    适用机型:飞利浦32TA2800等液晶彩电。
    1 总线调整方法
   【进入/退出工厂模式】
    1)在正常工作模式下按“MUNE”键,进入OSD菜单。
    2)按遥控器上的“062596 + MUNE”键。
    3)屏幕将在底部显示F3目录,选中E3目录,然后按“右方向”键即可进入工厂模式。
   【项目选择与调整】
    进入工厂模式后,在屏幕上显示调整主菜单,并在最上部显示电视机的工作时间和软件版本。按“节目+/-”键或“上/下方向”键选择主菜单的名称,按“左方向”键进入子菜单。按“节目+/-”键或“上/下方向”键选择调整项目,按“音量+/-”键或“左/右方向”键调整所选项目数据。
    【故障代码】
   当飞利浦32TA2800液晶彩电出现故障时,会在屏幕上显示出故障代码,维修人员根据故障代码的提示进行维修,可大大提高维修效率。下面简要说明故障代码的查询方法与故障代码的含义。
    按压遥控器上的“MUNE + 123654”键,对于正常的彩电,在屏幕上会有显示菜单。如果进入故障代码菜单时,故障代码显示0x01,说明DDR帧存储器有故障;如果故障代码显示0x02、说明总线有故障;如果故障代码显示0x03、说明高频调谐器有故障;如果故障代码显示0x04、说明解码电路有故障。
    2总线调整数据

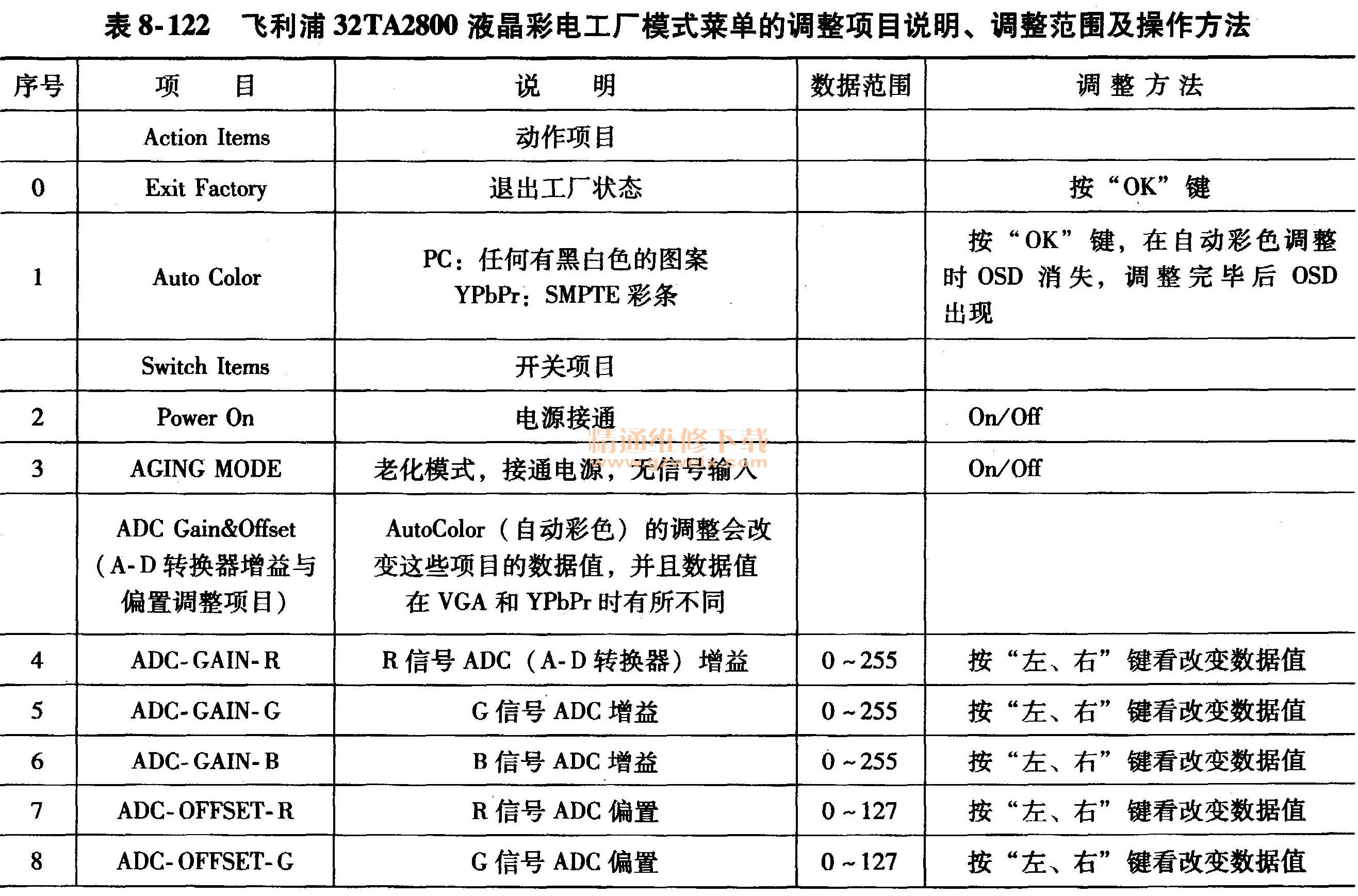

    飞利浦32TA2800液晶彩电工厂模式菜单的调整项目说明、调整范围及操作方法见表8-122。
