夏普LCD-37 GX3液晶彩电的主芯片小信号处理电路采用IXB830WJ；其他小信号处理电路采用MST3383A、IXA651 WJ、IXC200WJQZ、BH3544F、TAS3208PZPR、R2S11009FP、MB39C011、HY5DU281622FTP、R8J66650FB、EPM570F256C5N、PQ20OWNAIZPH、MB39C011、SII19185CTU等。
    适用机型：夏普LCD-37 GX3、LCD-37 GX3 H等液晶彩电。
    1 总线调整方法
    【进入／退出工程菜单】
    接通液晶彩电电源，进入待机状态，同时按住“Volume-”键和“TV/VIDEO”键，然后按“电源”键（打开）、“Volume-”键和“TV/VIDIO”键不松手，直到屏幕左上方出现“K”字样松手，再同时按“Volume-”和“CH－”键，然后放开，工程菜单出现。
    按“CH ＋”键往下翻屏，在第二屏有center acutime。关闭电视，退出工程菜单。
    【项目选择与调整】
    进入工程菜单后，按“频道＋／－”键或“上／下方向”键选择调整项目，按“音量＋／－”键或“左／右方向”键调整项目数据。
    2 总线调整内容
    夏普LCD-37 GX3液晶彩电总线系统工厂菜单调整内容如下：
    EDID的写入（包括HDMI EDID写入、PCEDID写入）－－信号调整（包括LCD Panel调整、图像调整、白平衡调整）。出荷设定。
    【EDID写入】

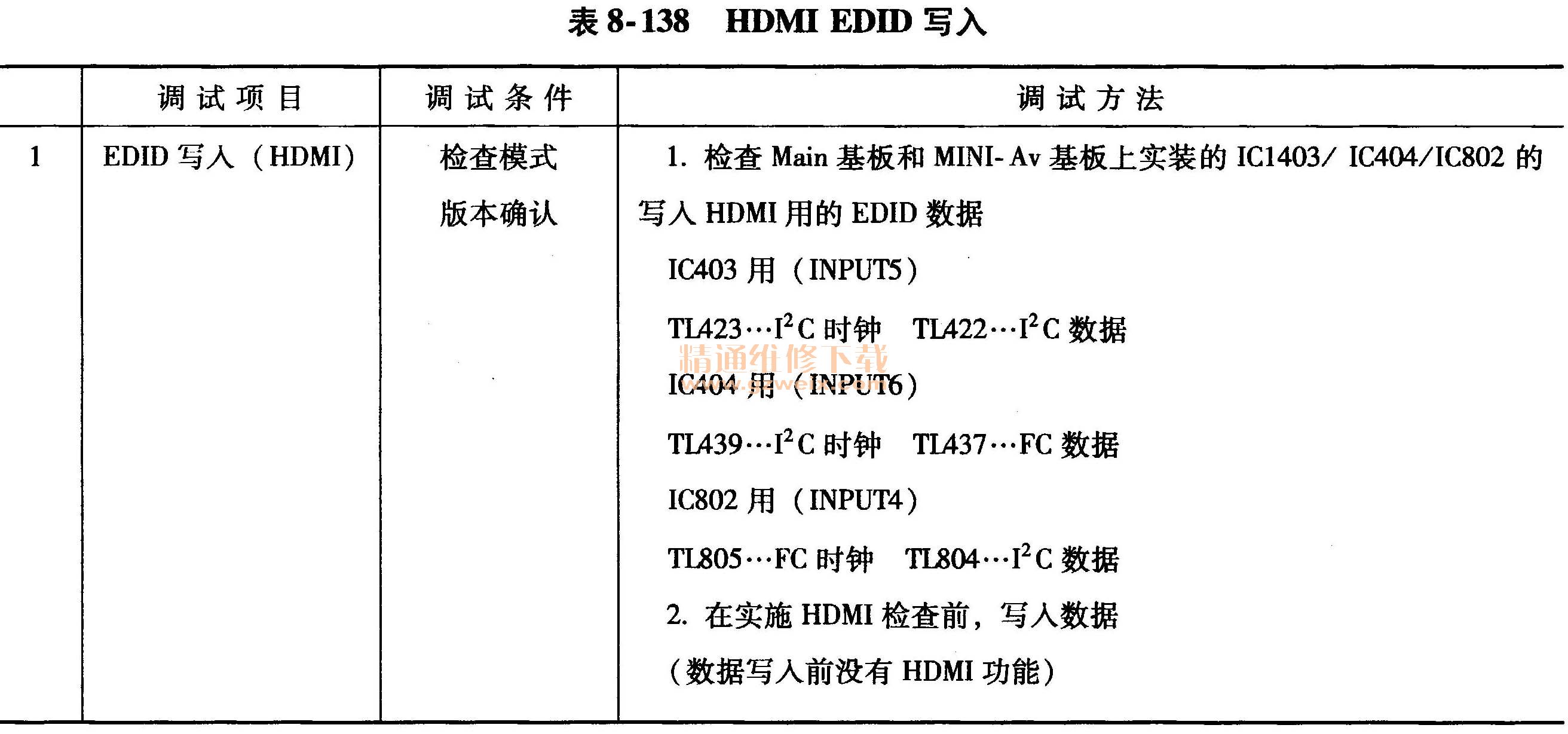

    EDID写入包括：① HDMI EDID写入，见表8-138；② PC EDID写入，见表8-139。



   【信号调整】
    信号调整包括LCD Panel调整、图像调整、白平衡调整。
    1. LCD Panel调整
   （1）COMMAS调整：
    1）使用工程设计高档遥控器，进入工程模式。
    2）选择调整工程模式DVP项目的DVP1-1 [ VCOM ADJ]。
    3）按“确认”键后，出现调整用的对话框。
   4）按“左／右方向”键使画面中央抖动最小作为设定值。
   5）调整到最佳状态后，按“确认”键退出。
（2）上下辉度差调整（仅在倍速时调整）：
    1）使用工程设计高档遥控器，进入工程模式。
    2）按遥控器的“上／下方向”键选中调整工程第2页DVP项目的DVPI -1 [ TEST1 ]。
    3）按“确认”键后接着按“右方向”键，出现调整用的画面。
    4）按遥控器上的“音量＋／－”键调整上部亮度，使画面中央部分的上下亮度为最小。
    5）调整到最佳状态后，按“确认”键退出。
    注意事项：TEST1－1**＜这个数值被变更。
         TEST1－2 0＜不用调整：请注意如果用“Up/Down”键的话此数值会被更改。
    2．图像调整

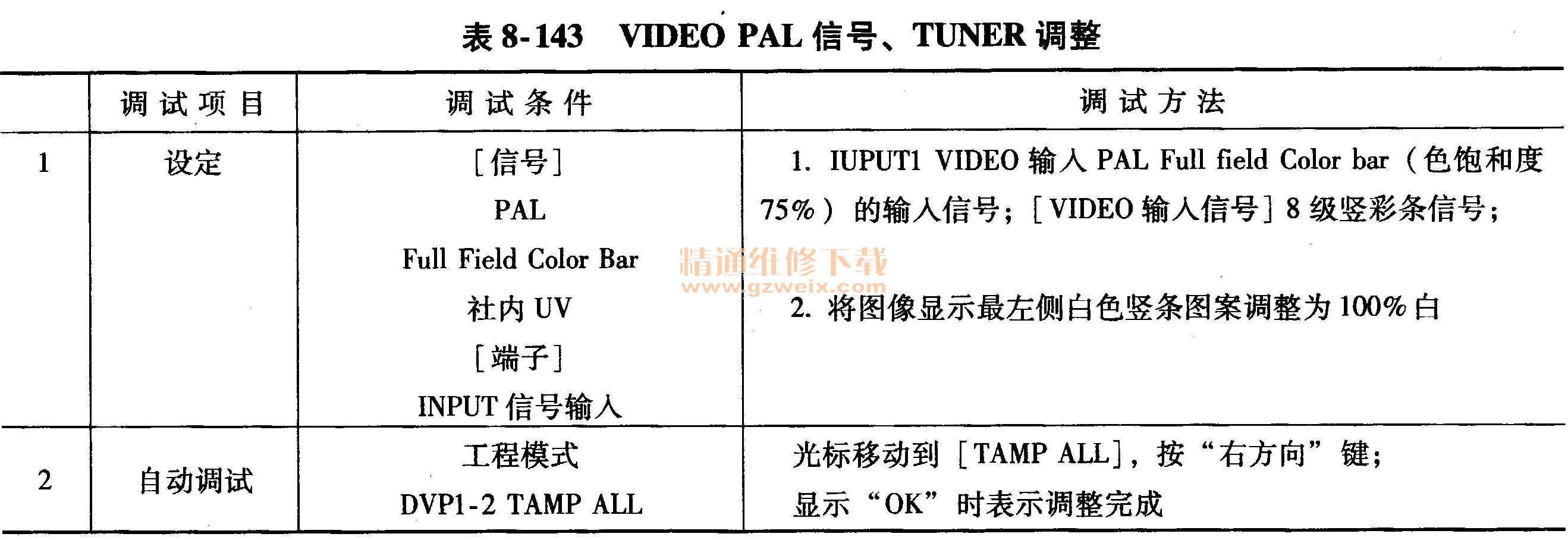

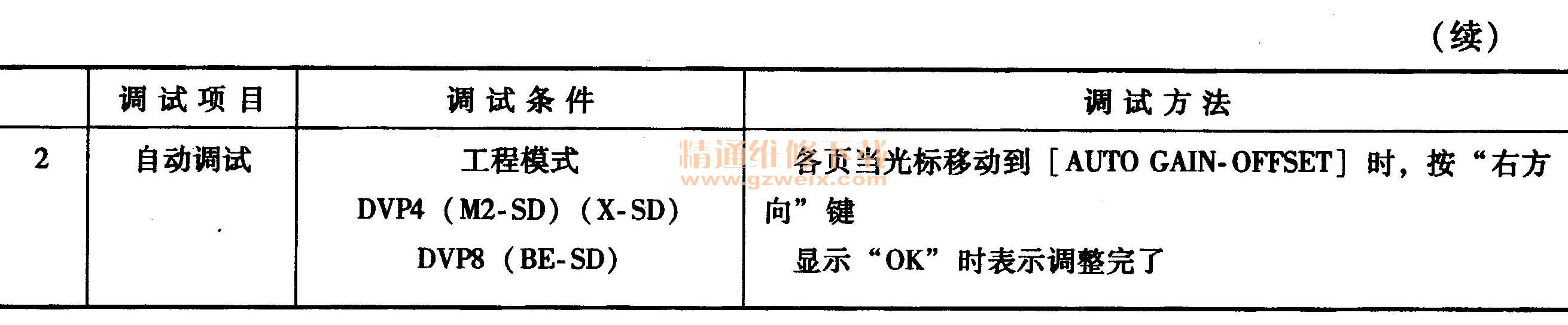

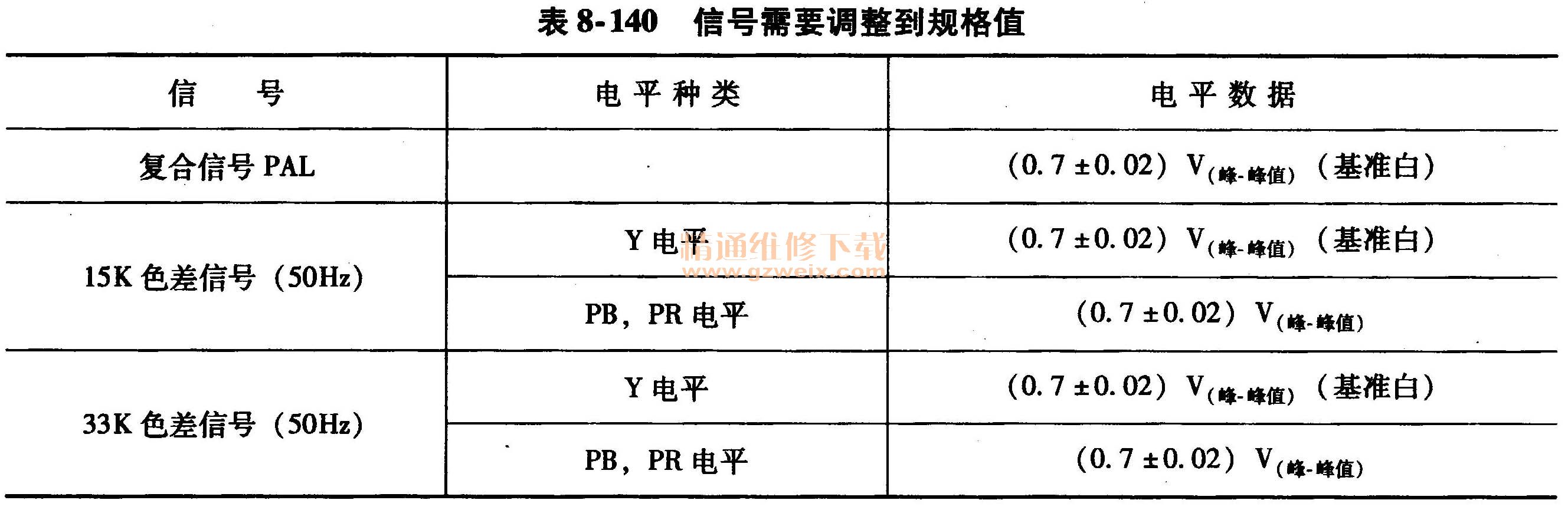

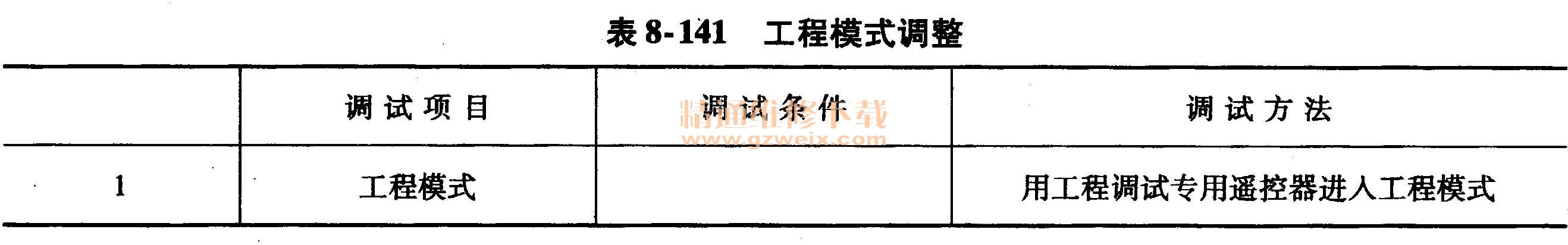

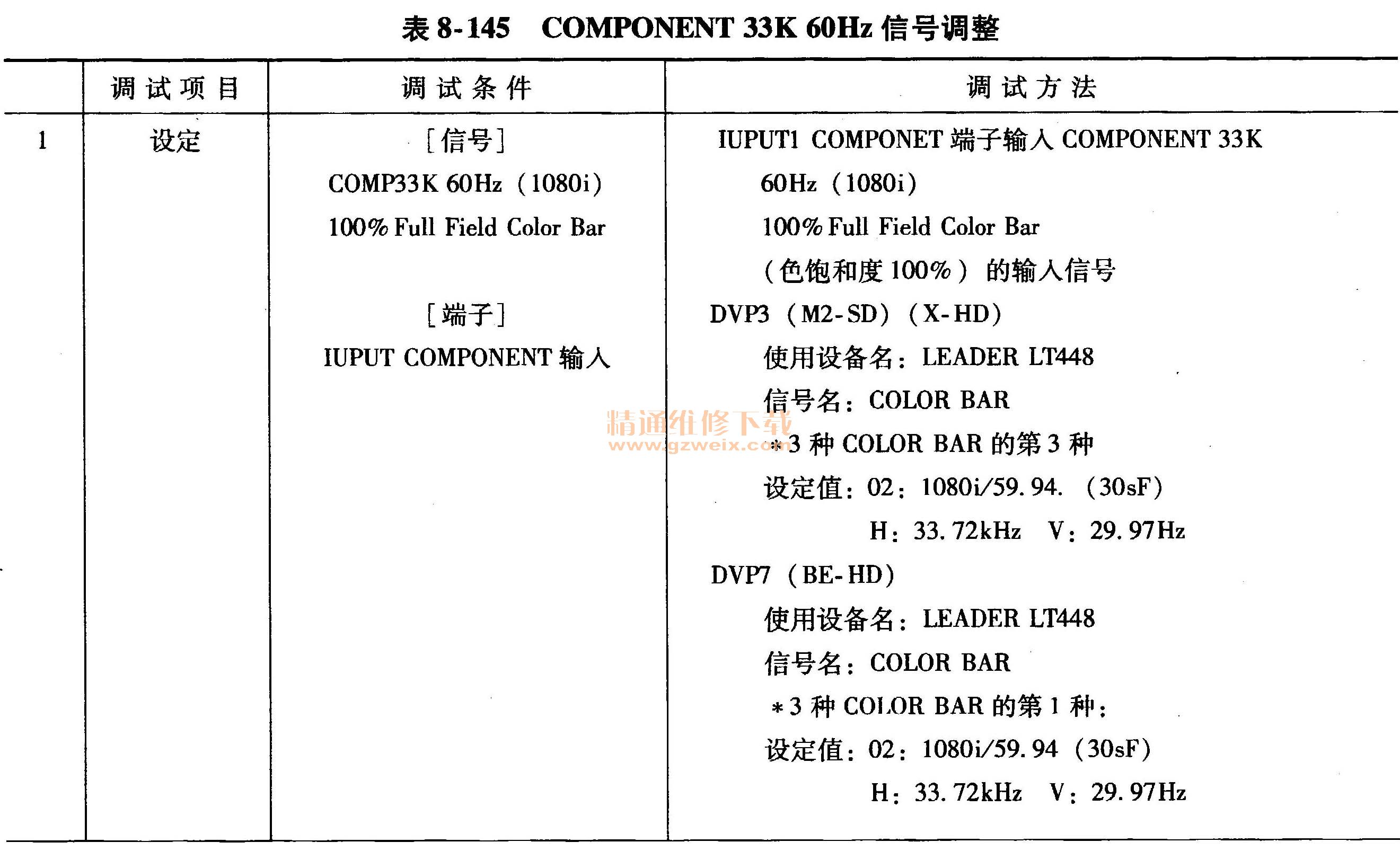

    图像调整采用信号发生器为LEVEL，调整确认表8-140的需要调整到规格值。图像调整包括：①工程模式调整，见表8-141；② TUNER调整，见表8-142；③ VIDEO PAL信号、TUNER调整，见表8-143；④COMPONENT 15K 50H：信号调整，见表8-144；⑤ COMPONENT 33K 60Hz信号调整，见表8-145；⑥ PC信号调整，见表8-146。
