（一）高压板主电路
1．振荡与控制电路
振荡与控制电路由控制芯片U901 （STR-H2014）为核心构成。STR-H2014用于液晶产品背光控制检测电路，该芯片由振荡器、误差放大器、定时器和PWM比较器等电路组成，利用STR-H2014可以组成高压板电路，简化了电路，降低了成本，而且更重要的是能降低系统的故障率，提高系统设备运行的可靠性，其引脚功能见表4-7。
电源电路输出的＋12V电压为振荡与控制电路供电，通过R929送到U901的3脚，遥控开机时，微控制器输出的ON/OFF信号为高电平，电源电路启动工作，同时控制器输出的INV-ON点灯控制电压，通过连接器P803的3脚送入电源与高压板，经R909送到U901的2脚点灯使能控制端，U901启动工作，内部振荡电路启动，其振荡频率由5～7脚外接的定时电阻、定时电容大小决定。振荡电路工作后，产生振荡脉冲，经内部PWM比较器变换整形后从22。23脚和19。20脚输出两组PWM脉冲，送到激励电路。
2．激励电路
激励电路由集成电路U903 （8 DNH3 L）和推动变压器T901组成，将振荡与控制电路送来的激励脉冲放大后，激励末级驱动与升压电路工作。
U903内含两个MOSFET, 1、3脚为MOSFET的源极，2、4脚为MOSFET的栅极，5～8脚为MOSFET的漏极。U901的22脚和20脚输出的激励脉冲分别送到U903的2脚和4脚两个MOSFET的栅极，经U903放大后，在T901一次侧产生交变电流，变压后，二次侧产生的脉冲电压推动末级驱动与升压电路工作。
3．驱动与升压电路

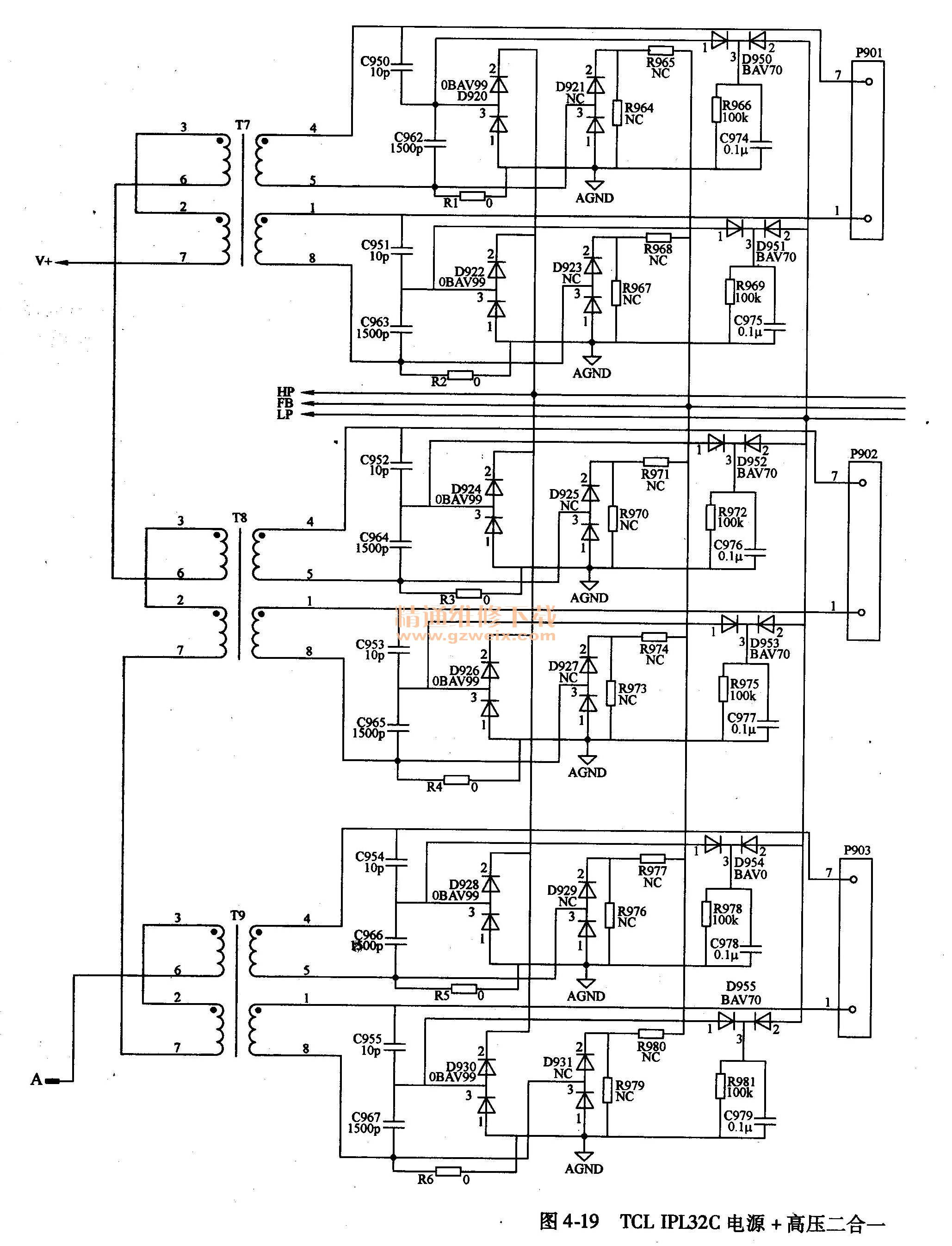

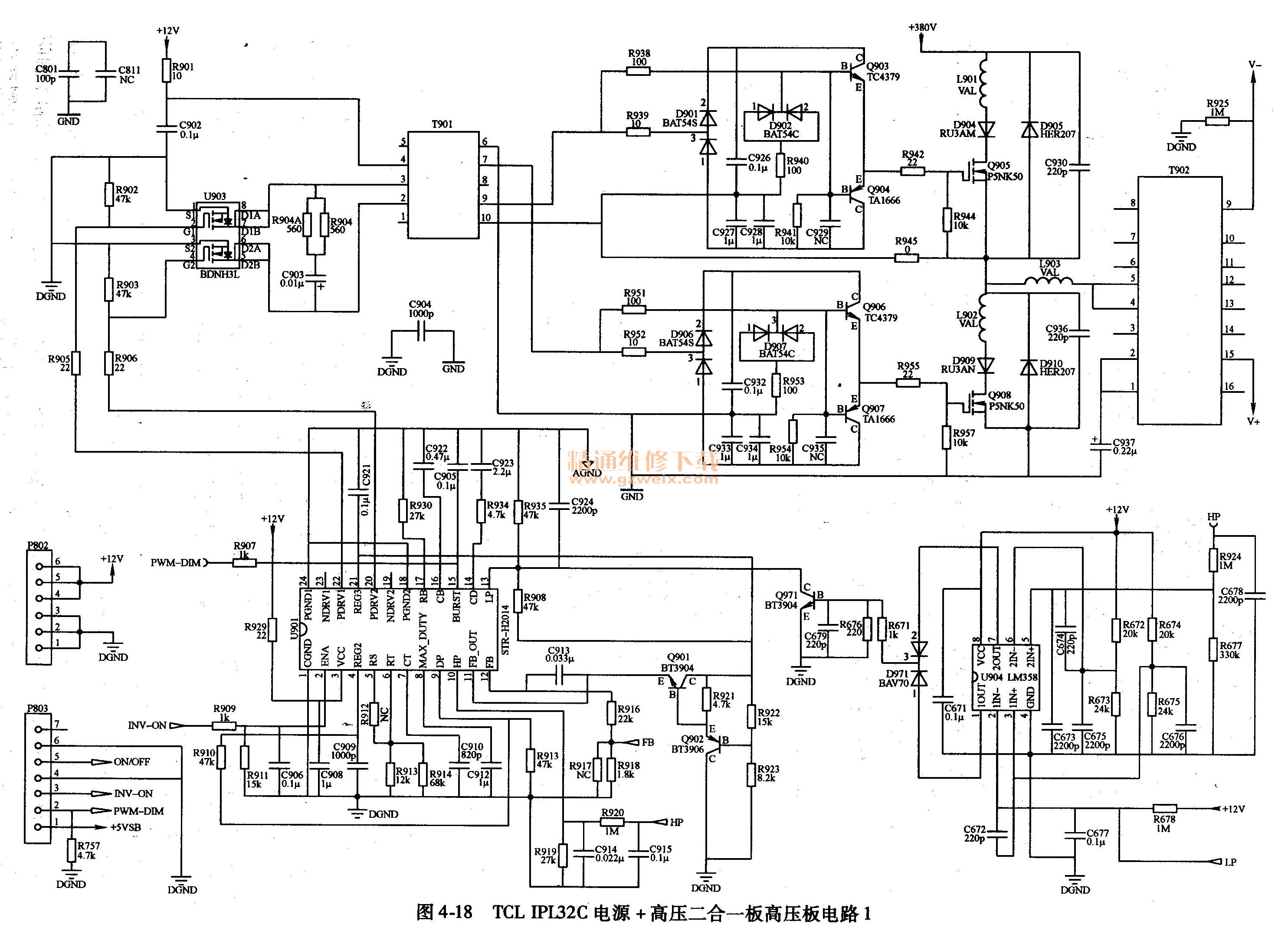

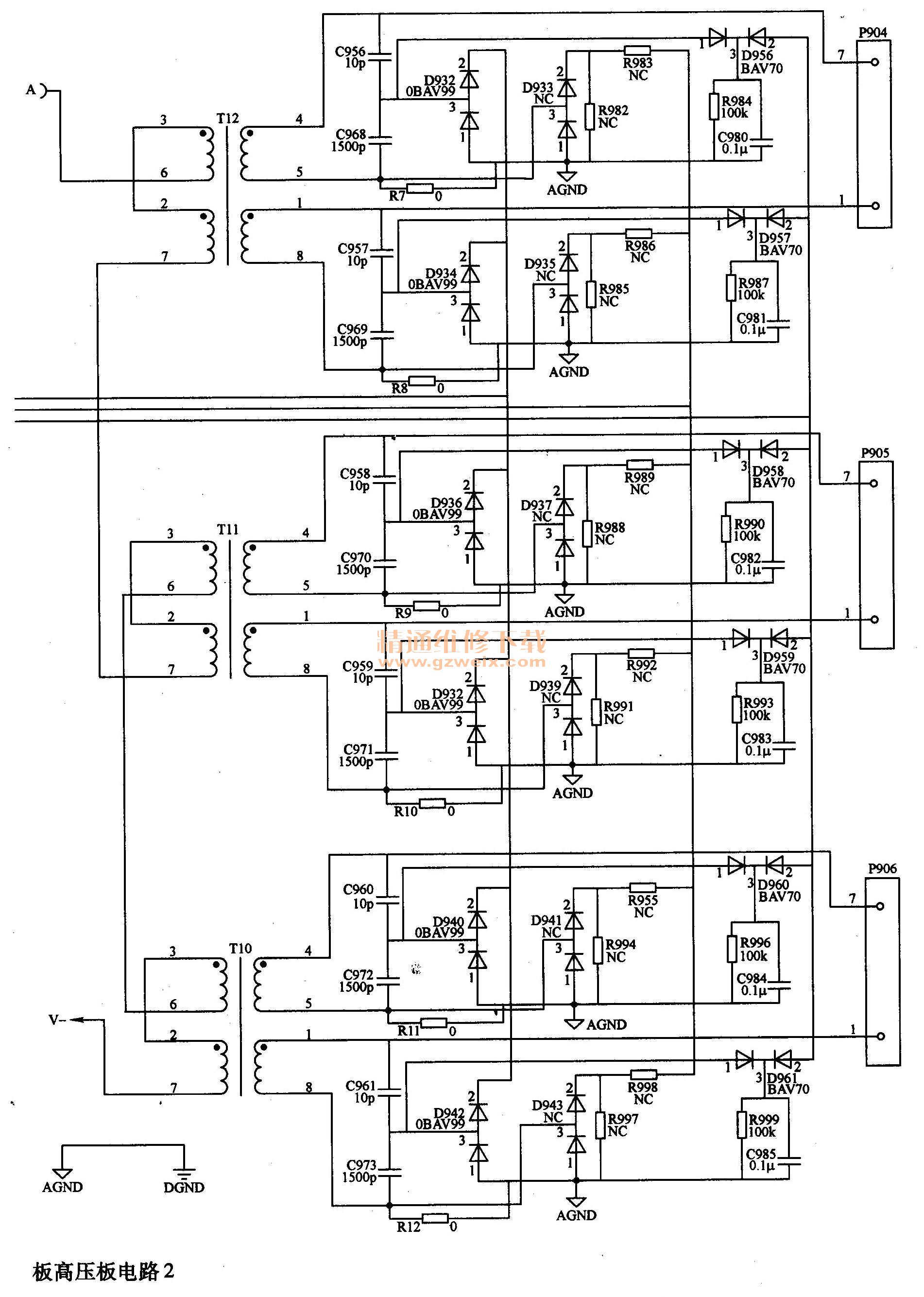

驱动电路如图4-18上部所示，由Q903～Q908和输出变压器T902．组成；升压电路如图4-19所示，由6个升压变压器T7～T12及其二次侧的输出连接器P901～P906及电压、电流检测电路组成，用于产生符合要求的交流高压，以驱动CCFL工作。
激励电路T901推动变压器产生的脉冲信号，经驱动电路放大后，在T902的二次输出V＋和V-脉冲电压，该脉冲电压经T7～T12一次侧形成交变电流，在T7 ～T12二次高压绕组产生交流高频电压，升压后的交流电压经P901～P906与背光灯管相连接，为背光灯供电。
4．亮度调节电路
U901的15脚为亮度控制端，控制器输出的PWM-DIM亮度控制电压，通过连接器P803的2脚送入电源与高压板，经R907送到U901的15脚BURST亮度控制端，改变PWM电路输出脉冲的占空比，从而控制输出电压的有效值，达到改变灯管亮度的目的。
（二）保护与调整电路
该高压板在升压变压器T7～T12高压绕组两端均设有电压和电流检测电路，6个升压变压器的电压和电流检测电路相同，每个升压变压器均产生HP、LP、FB三个检测电压，6个变压器产生的HP、LP、FB检测电压汇总后，送到振荡与控制电路，对输出激励脉冲进行控制，达到调整输出电压、电流和保护的目的。6个输出检测电路相同，下面以竹输出变压器电路为例，介绍其工作原理。
1．背光灯电流反饺电路
D921, D923为电流反馈检测电路，对T7二次绕组（高压绕组）的4-5和1-8端灯管回路电流进行检测。高压绕组4-5和1-8端灯管回路电流分别在R1和R2两端产生电压，该电压经D921、D923整流后，经8965, R968产生FB检测电压，经8916送到振荡与控制电路U901的12脚，对输出脉冲宽度进行控制。
当检测的FB电压偏离正常值、达到设计预置时，U901内部保护电路启动，高压板电路停止工作。
2．背光灯电压反馈电路
D920, D950和D922, D951为电压反馈检测电路，C950、C962为，T7二次绕组的4-5端分压电路，C951、C963为T7二次绕组的1-8端分压电路，分压后的脉冲经D920、D950和D922、D951整流后，产生HP和LP检测电压，经U904运算放大器比较放大后，送到U901的10脚和13脚，对输出脉冲宽度进行控制。
当检测的HP或LP电压偏离正常值、达到设计预置时，U901内部保护电路启动，高压板电路停止工作。
四、高压板电路故障维修
高压板电路发生故障，主要引发开机黑屏幕故障，可通过观察待机指示灯是否点亮，测量关键点电压，解除保护的方法进行维修。高压板电路发生故障，主要引发有伴音而黑屏幕的故障。一是背光灯始终不亮，液晶屏始终为黑屏幕，多为高压板电路故障，主要检查高压板的工作条件和高压板电路；二是液晶屏开机瞬间背光灯点亮，然后熄灭，主要检查保护监测电路、背光灯管和高压形成电路。
（一）检测高压板电路
1．测量高压板工作条件
当出现高压板不工作、背光灯根本不亮的黑屏幕故障时，首先测量高压板的工作条件。为了测量方便，可通过测量输入连接器P802、P803的电压判断故障范围：一是测量P80的4-6脚的＋12V供电和电源板的PFC电路输出的＋380V是否正常；二是测量P803的5脚开、关机控制ON/OFF电压是否正常；三是测量P803的3脚INV-ON点灯电压是否正常；四是测量P803的2脚PWM-DIM亮度调整电压是否正常。
如果＋12V和＋380V供电不正常，则检查电源板供电电路；如果ON/OFF电压、INV-ON点灯电压、PWM-DIM亮度调整电压不正常，则检查控制系统电路。
2．测试激励脉冲
高压板的工作条件正常时，测量U901的22、23脚和19、20脚有无脉冲电压输出，有条件的可以测量其输出波形的有无和是否正常。如果无脉冲电压输出，故障在以U901为核心的振荡与控制电路；否则，故障在高压板激励电路或驱动与高压形成电路中。
（二）检修保护电路
1．根据故障现象判断
开机灯管亮一下熄灭，属于背光保护电路故障。背光保护有两种：一种是过电压保护；另一种是过电流保护。这两种保护动作时，所表现的现象是有区别的。如果是过电压保护，则灯管点亮后大约1s左右才熄灭；如果是过电流保护，则灯管点亮后瞬间熄灭（灯管不良的除外）。
2．追查引起保护的原因
对于过电压保护，多数是由于输出电路开路引起。例如，变压器、输出插座、输出电容虚焊等，也有的是由于取样电容击穿或开路引起。对于前者，可以将变压器、输出插座、输出电容引脚重新焊接一遍；对于后者，因为有两组这样的电路，可以采用对比法。用数字万用表在路测量取样电容的正反向容量，找到在路正反向容量差别较大的一组，更换相关的电容，故障即可扫滁。
对于过电流保护，多数是由于变压器匝间短路引起负载电流过大产生。维修时可以分别将各个升压变压器的一次侧断开，进行开机试验，确定是哪个检测支路引起的保护。
例4-12：开机显示屏亮一下，然后黑屏，指示灯亮。
分析与检修：拆机用灯管测试，发现T8这组灯管一半亮一半暗，10s左右黑屏。开机测量U901的13脚电压异常，显然是过建．压保护电路启动。对T8相关电压检测反馈电路元器件进行检测，发现分压电容器C952颜色变深、怀疑其内部漏电，使反馈电压过高，造成U901保护而停止工作，更换C952后，故障排除。
例4-13：开机瞬间黑屏，指示灯亮。
分析与检修：补焊电源板高压部分后故障依然存在，将电源板翻转连接，故障消失。将高压板安装后，开机故障依旧。在开机过程中可以听到有“啪”的放电声音，在输出连接器P904之间可以看到火花。由于P904漏电打火引起U901保护，导致开机瞬间黑屏，检查P904发现接触不良，将连接器插头引线剪断，直接焊接在电路板相应焊点上，故障排除。
例4-14：开机屏亮一下瞬间黑屏，指示灯亮。
分析与检修：根据故障现象初步判断是过电流保护。分别将各个升压变压器的一次侧断开，进行开机试验，确定是哪个检测支路引起的保护。
断开升压变压器竹一次侧，开机观察其他升压变压器供电的灯管，能正常点亮不熄灭，断电用万用表电阻挡测量T7的二次阻值少3011，说明17二次绕组匝间有短路，造成灯管反馈电流过大，使U901发生过电流保护。更换17后，开机故障排除。
