一、高压板电路工作原理
（一）高压板电路

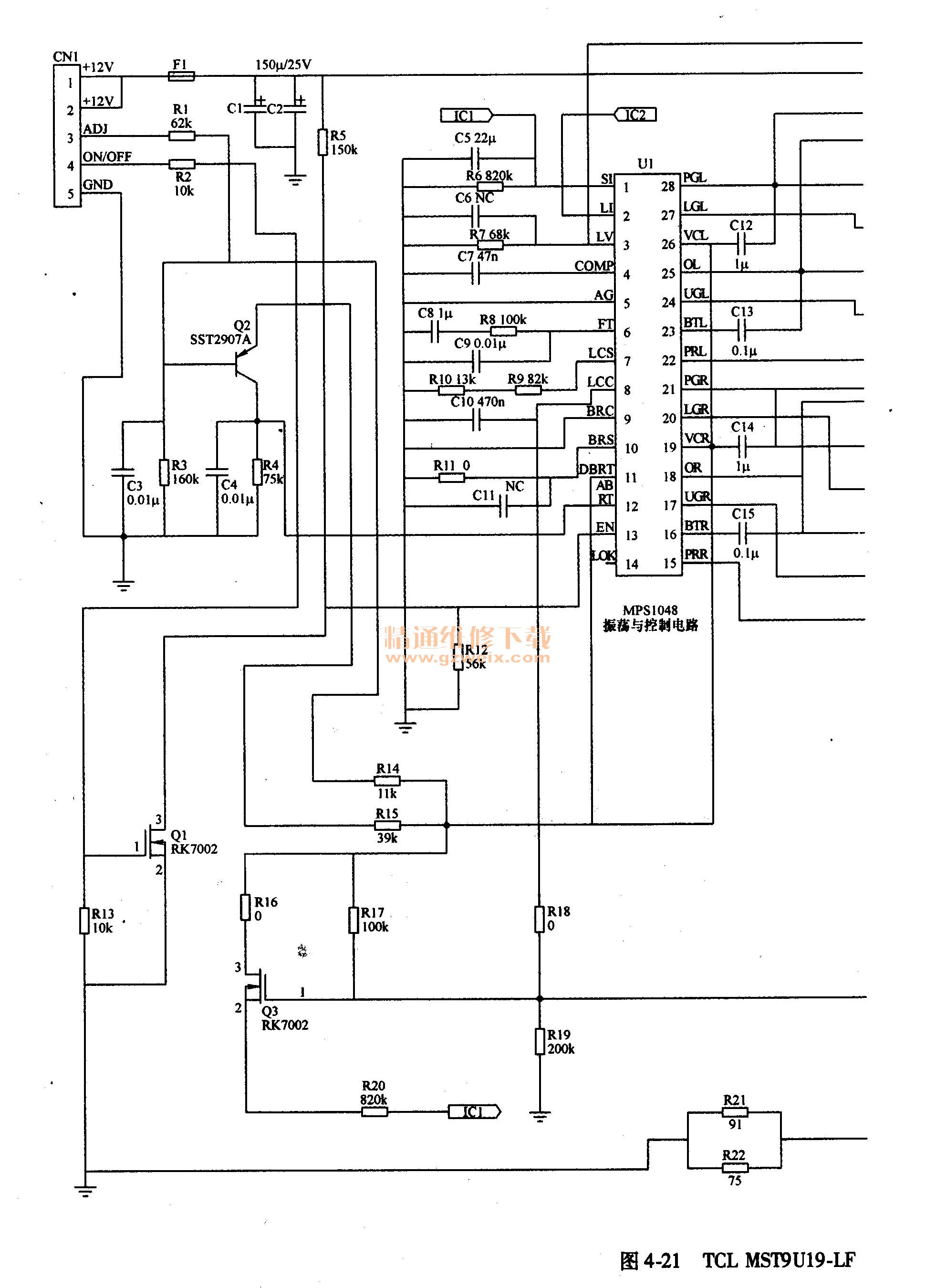

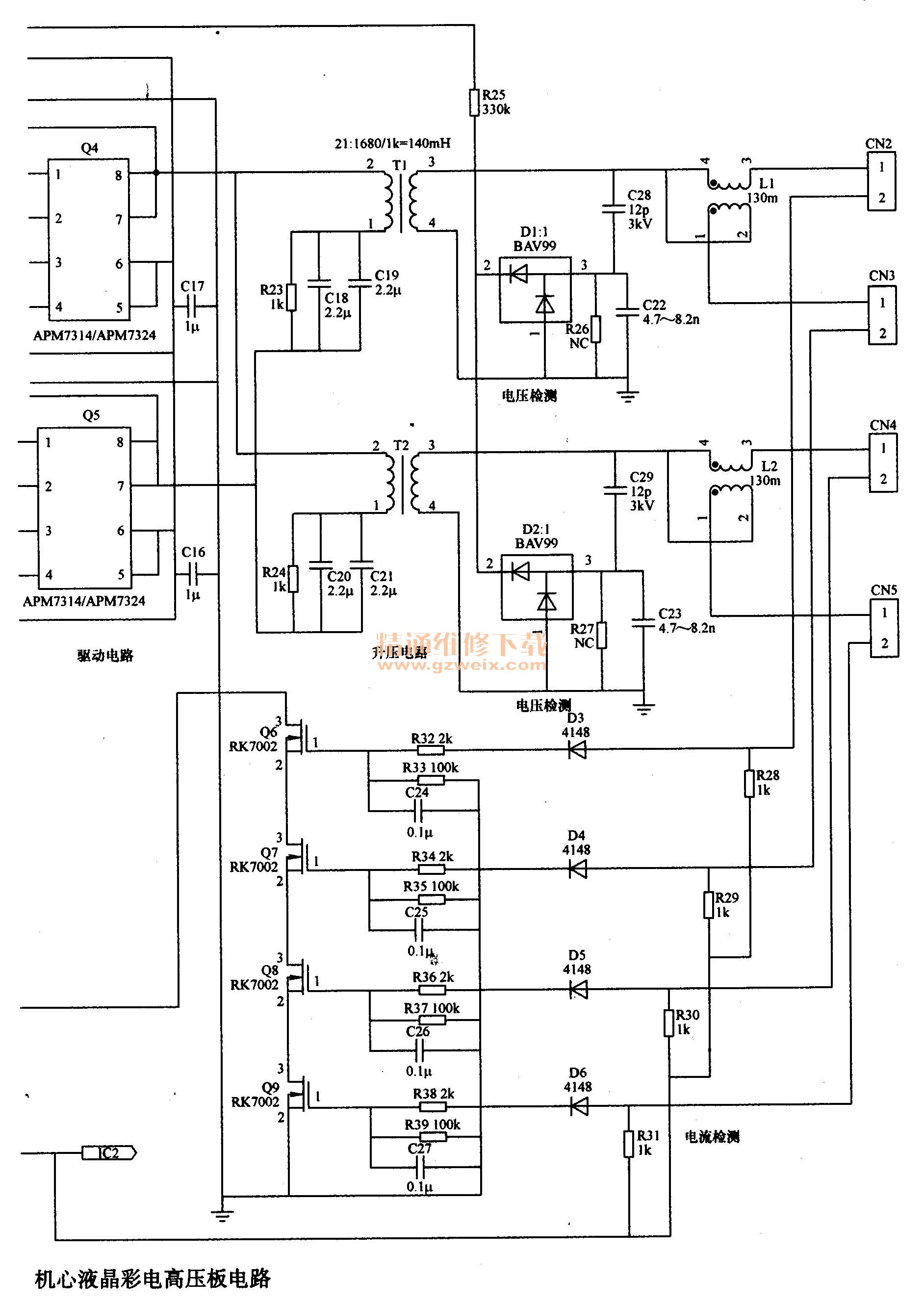

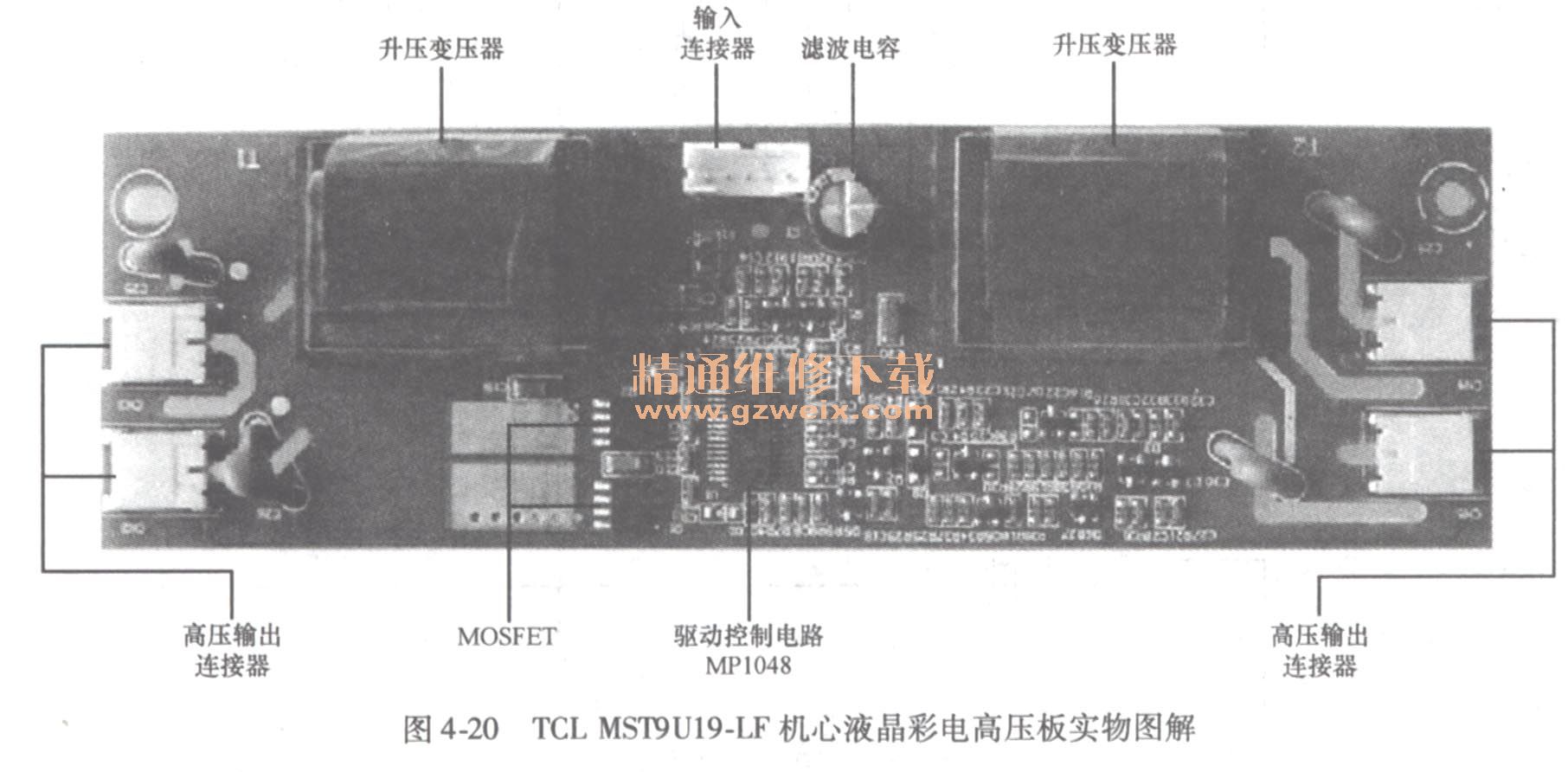

TCL MST9U19-LF机芯液晶彩电高压板实物图解如图4-20所示；高压板电路如图4-21所示。高压板电路主要由背光控制电路、全桥并联驱动输出与高压形成电路组成。电源部分输出的＋12V电源，为高压板电路供电。开机后，主电路控制系统向背光灯高压板电路送去ON/OFF开启电压和ADJ亮度控制电压，高压板电路启动工作，将＋12V直流电压转换为接近于正弦波的交流高压，去点亮液晶显示屏内部的6只背光灯。
1．背光控制电路
背光控制电路主要由U1内外部电路组成，在主电路板的控制下启动工作，输出两路驱动脉冲信号，并具有过电压和过电流保护功能。
U1是背光灯高压逆变PWM控制芯片，利用U1组成的高压板具有高效率、宽输入电压范围、恒定工作频率、宽调光范围，内置过电流和过电压保护等功能。
电源板输出的12V电压经连接器CN1的1、2脚输入高压板，一是加到全桥驱动电路Q41Q5的5脚；二是加到U1的15脚和22脚，为高压板提供工作电压。遥控开机后，主板微处理器输出的高压板ON/OFF开启指令经连接器CN1的4脚输入到逆变电路，送到Q1的栅极，经Q1放大倒相后送到U1的13脚，内部振荡电路开始启动，产生振荡脉冲，经内部移相控制和驱动电路变换整形后，从16～21脚和23～28脚输出两组PWM脉冲，分别驱动Q4、Q5。
2．全桥驱动电路
全桥驱动电路用于产生符合要求的交流高压，驱动CCFL工作．。该机的全桥驱动电路由Q4、 Q5、T1、12等组成。
Q4、Q5为复合型开关管，由U1内部振荡电路产生的振荡脉冲送入Q4、Q5、Q4、Q5内部的开关管交替导通与截止，并从5～8脚输出脉冲信号，加到升压变压器T1, 12的一次绕组，经T1、T2变换后，在T1 , 12的二次绕组输出高压。
从T1二次侧输出的高压经Ll耦合输出，通过连接器CN2、CN3的进入灯管1和灯管2，点亮灯管。从12二次侧输出的高压经12耦合输出，通过连接器CN4、CN5的进入灯管3和灯管4，点亮灯管。
3.亮度调节电路
U1的11脚ABR和12脚DBR是亮度控制端，当需要调整亮度时，由微控制器产生的ADJ亮度控制电压经连接器CN1的3脚输入高压板，一路经R14直接送到U1的11脚；另一路经Q2放大后送到U1的12脚，经内部电路处理后，通过控制U1输出的驱动脉冲占空比，从而达到亮度控制的目的。
（二）保护电路
1．过电压保护电路
U1内的过电压保护电路可以防止灯管高压变压器二次侧在非正常情况下产生过高的高压而损坏高压变压器和灯管。电路中，由T1二次侧产生的高压经C28与C22//R26分压后，作为取样电压，经D1：1整流产生检测电压加到MPS1048的3脚LV输入端；T2二次侧产生的高压经C29与C23 // R27分压后，作为取样电压，经D2：1整流产生检测电压加到U1的3脚。当2脚电压达到设定值时，Ul将停止输出激励脉冲，高压板电路停止工作，实现过电压保护。
2．过电流保护电路
过电流保护电路用来保护CCFL不致因电流过大而老化或损坏。电路中，T1输出的高压点燃灯管后点电流，经CN2、CN3时2脚返回到高压板，流过R28、R29和R21 // R22产生取样电压，R28、R29上端的取样电压经D3、R32和D4、R34送到电流平衡保护电路Q6、Q7的栅极，作为电流检测电压；T2输出的高压点燃灯管后点电流，经CN4、CN5的2脚返回到高压板，沫过R30、R31和R21 // R22产生取样电压，R28, R29上端的取样电压经D5、R36和D6, R38送到电流平衡保护电路Q8、Q9的栅极。R21 // R22两端的取样电压IC2、送到U1的2脚L1输入端，一是通过内部控制电路稳定灯管电流；二是若CCFL的工作电流过大，会使2脚升高很多，当2脚电压达到设定值时，经内部处理，会控制U1的停止输出驱动脉冲，达到保护的目的。
3．灯管电流平衡保护
灯管电流平衡保护由Q6～Q9, Q3组成，对MPS1048的1脚电压产生影响，达到自动稳定的目的。当灯管电流严重不平衡时，进入保护状态。
电路中，T1和12输出的高压点燃灯管后，回路电流产生的检测电压分别送到Q6～Q9的栅极，控制Q6～Q9的导通程度。CCFL的工作电流正常时，产生的取样电压和检测电压相同，Q6～Q9导通程度稳定，Q3截止，其源极输出的IC1为低电平，对U1的1脚电压保持稳定；当CCFL的工作电流严重不平衡时，产生的取样电压和检测电压不同，Q6～Q9导通程度变化，Q3由截止变为导通，将高电平IC 1保护电压加到U1的1脚，经内部处理后采取保护措施，停止输出驱动脉冲。
