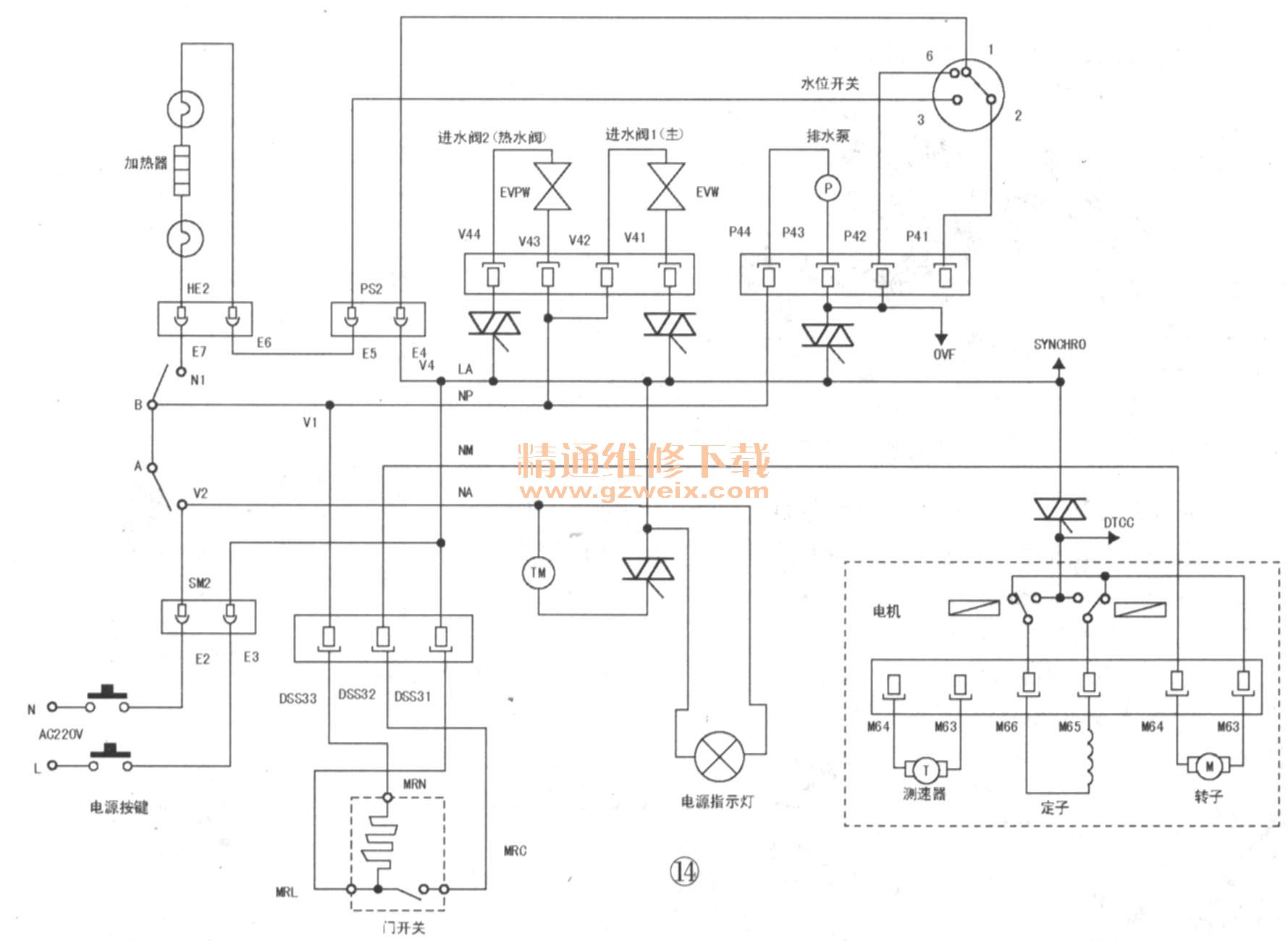

滚筒洗衣机的洗涤过程如下：1.进水，置入衣物和洗涤剂→关紧舱门→选择洗涤方式→按启动键→排水泵工作几秒→水位开关及反馈电路启动→进水阀打开→达到设定水位后→进水阀断电→进水完成；2.加热，程序控制器启动加热→温控器通电→加热管通电→水温升高→达到预设温度→温控器断电→加热管断电→加热完成；3．洗涤（伴随着进水和加热过程），进水数秒（与程序控制器的设定有关）→电机得电运转（一般是正转约10s，停三四秒，再反转约10s，停三四秒，如此反复）→达到设定时间升洗涤完成；4．排水，程序控制器启动排水→排水泵通电→桶内水被抽出→压力开关将数据反馈给程序控制器→压力达到设定值时→排水完成；5．脱水，电机间歇性加速运转几次→电机连续高速运转→达到设定时间→电机断电→内桶靠惯性脱水→内桶减速至停止→脱水完成；6．漂洗，进水。达到洗涤同水位→短时洗涤→达到设定时间→排水→电机正反向转动几秒→重复本步过程进行第二次漂洗；7．脱水，电机间歇性加速运转几次→电机连续高速运转→达到设定时间→电机断电→内桶靠惯性脱水→内桶减速至停止→门灯亮→洗衣结束。

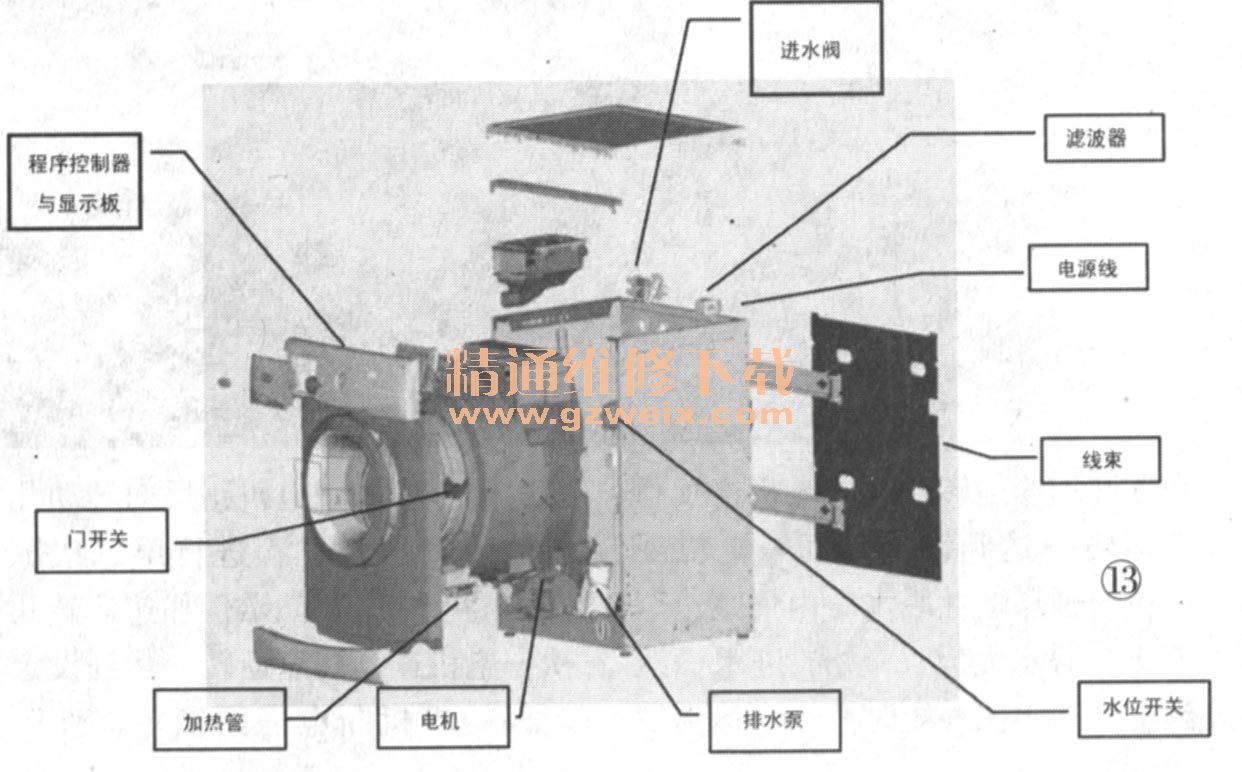

    1．程序控制器
    程序控制器简称为程控器，分为机械式、机电混合式和全电脑控制式三大类。

    机械式程控器一般由一只5W/16极永磁单相罩极同步电机MT为动力，通过齿轮减速机构，带动一根快轴和一根慢轴运转，快轴和慢轴上均有若干个凸轮，凸轮在转动过程中控制触点开关的中间簧片动作，进而控制簧片的触点闭合与断开。程控器每跳动一格，所有触点的状态变化一次。程控器触点的状态变化组合对应着洗衣机的工作状态。

    机电混合式程控器也是采用同步电机进行驱动，同时采用单片机对电机及其他外围器件进行控制，以完成洗衣机的各种工作任务。

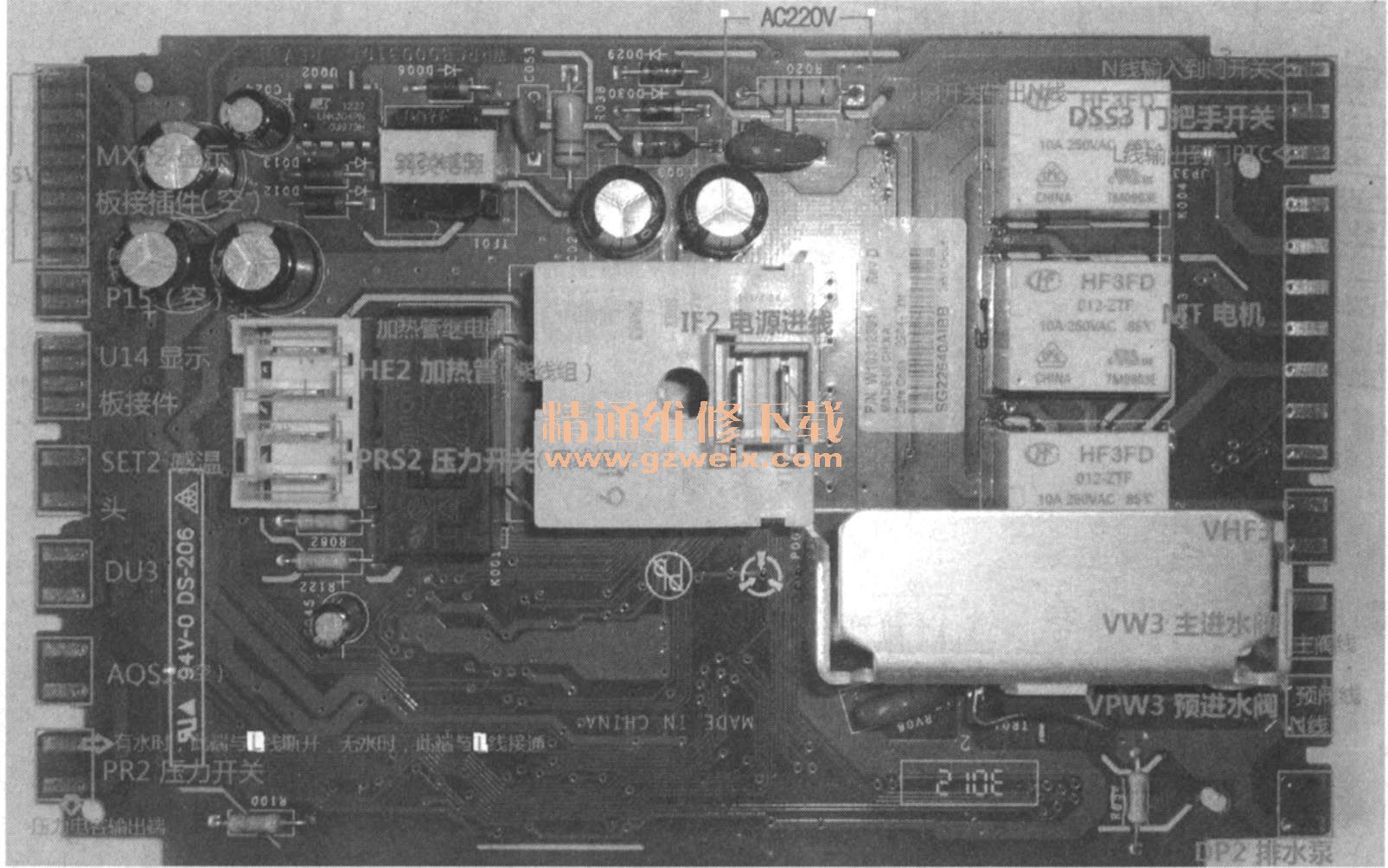

    全电脑控制程控器是采用单片机对系统所有器件进行控制，如图15所示，同时通过数码管或其他显示器件显示洗衣机运行过程中的相关信息。由于这种控制方式具有显示直观、操作方便等优点，现已大量用于中高档机型中。



      2．进水阀
    进水阀由电磁线圈、壳体、阀芯及安装板组成。当给电磁线圈加上AC220V/50Hz电压时，其周围将产生较强的电磁场，牵引阀芯动作，从而打开进水阀门，开始进水；若电磁线圈失电，阀芯会在弹簧的作用下将阀门关上，停止进水。

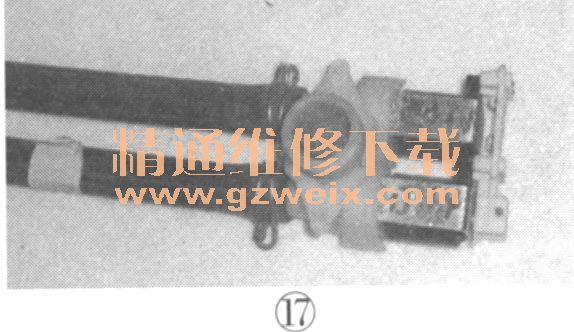

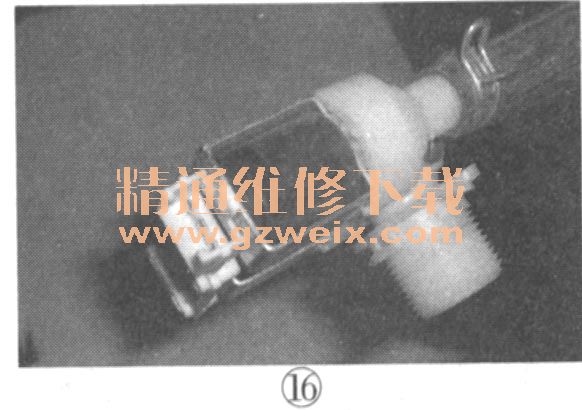

    进水阀有单头、双头和多头之分，单头进水阀多用于普通滚筒洗衣机之中，其外形如图16所示；双头进水阀用于具有烘干功能（一只阀上带有限流器，用来控制烘干进水）或采用电子控制配水的滚筒洗衣机中，其外形如图17所示；多头电磁阀主要用于带有热水进水功能，且具有烘干功能或采用电子控制配水的滚筒洗衣机。

    【提示】进水阀电磁线圈的土作电压为AC196V-244V,额定功率约6W，直流电阻在4kΩ左右。

    3．水位开关
    水位开关有机械式与电子式两类。机械式水位开关是通过内部气囊内空气的变化来改变开关的状态。当水注入洗衣机时，水位开关上连接的气管内的空气被封闭压缩，随着水位的提高，空气会被进一步压缩，压强会增大。当达到一定值时，水位开关的常闭触点会被顶开，常开触点闭合，切断进水，这时洗衣机自动进入洗涤状态。排水时，封闭的空气压强减小，常闭触点重新接通，常开触点断开。机械式水位开关多用在采用机械式程控器与机电一体程控器的滚桶洗衣机中。

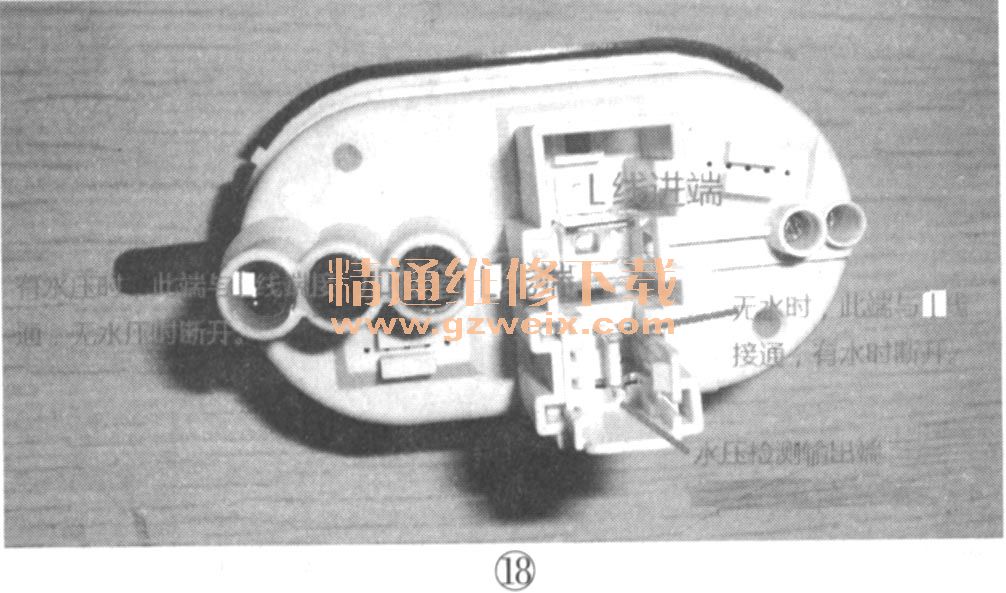

    全电脑控制的洗衣机，其使用的水位开关为电子式水位开关，如图18所示。当水位上升时，水位开关会产生一定频率的脉冲，单片机将该频率脉冲进行放大处理，从而判断当前的水位是否达到设定水位。如达到设定水位，机器将进行下一步操作。

    【提示】若洗衣机通电后显示正常，但不进水，首先检查水位开关是否正常，若正常则测量进水电磁阀线圈两端的电压，若电压正常，则表明电磁阀已损坏；若无电压，则检查程序控制板。

      4．电机

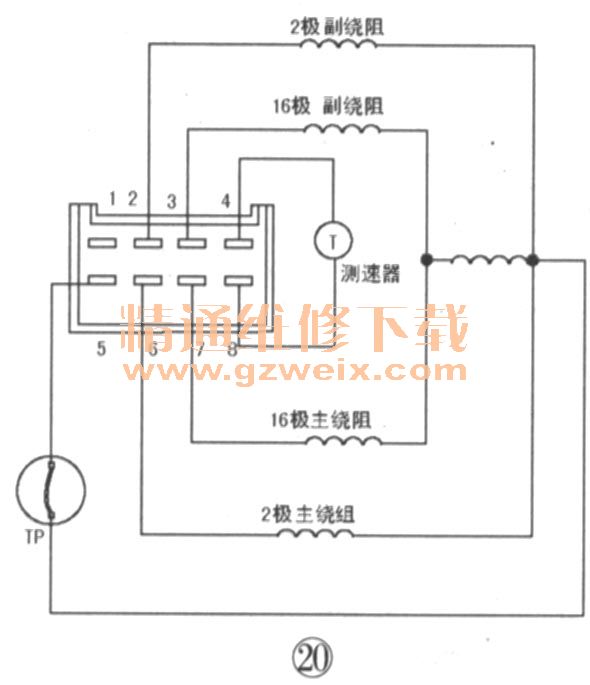

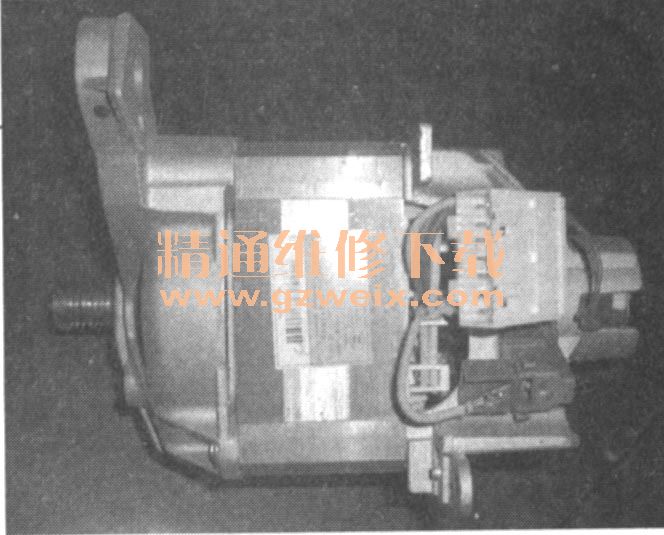

    滚筒洗衣机所用电机有双速电机和串激电机两大类。双速电机为单相电容运转式感应电机，其实物图如图19所示。它是将一个16极低速绕组和一个2极高速绕组组装在一个定子上，洗涤时使用16极绕组，转速低，力矩大；脱水时，使用2极绕组，转速高，力矩小。一款双速电机的内部连线图如图20所示，接线柱③、⑦脚所连线圈组成16极绕组；②、⑥脚所连线圈组成2极绕组，TP为温度保护器。
