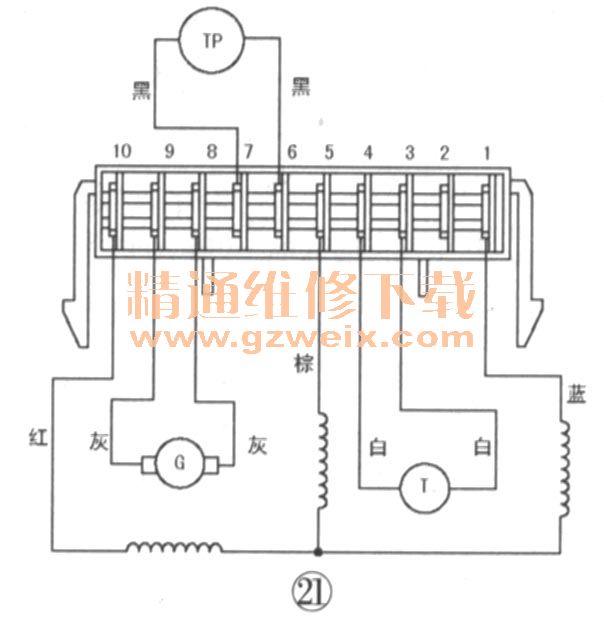

串激电机采用换向式结构，属于交／直流两用电机。由于该类电机将定子铁芯上的励磁绕组和转子上的电枢绕组串联起来使用，因此称为串激电机。串激电机可以通过一定的控制回路轻易实现无极调速，使整机运行更加平稳。串激电机具有转矩大、过载能力强、转速高，体积小、质量轻、调速方便等优点。一款双速电机的内部连线图如图21所示，接线柱⑤、⑩脚所连线圈为定子绕组；⑧、⑨脚所连线圈为转子绕组，TP为温度保护器。

    两款电机均设有过热保护装置。当电机发生堵转而使电机绕组温度升到一定值时，过热保护器会自动断开电路，起到保护电机的作用。当绕组温度降低时，过热保护器又会接通电路。

    5．加热器

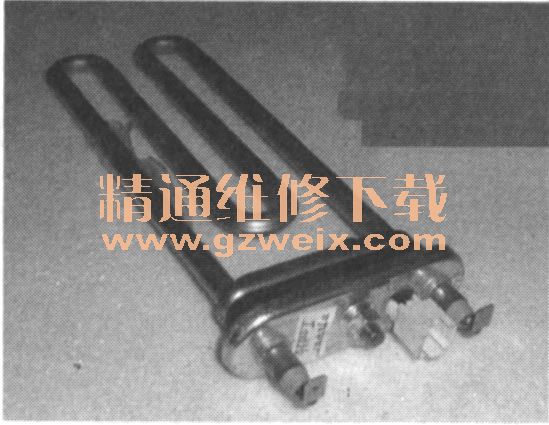

    为提高洗衣机的洗涤效果，滚筒洗衣机一般采用加热洗涤方式。加热器外壁采用不锈钢管制成，如图22所示，其外部装有感温头，中心装有加热丝，加热丝周围填充有绝缘材料。电热丝的直流电阻在20Ω～30Q之间，感温头在常温下的电阻约为17Ω。

    洗涤电加热管功率约为1700W，安装在外筒的下部，加热部分在水中。烘干电加热管功．率为1200W（或1000w），安装在外筒风道上。烘干时，烘干风机将加热管产生的热量吹入洗衣机内，以加快衣物中水分的蒸发。

    【提示】若洗衣机在洗涤时不加热，先检查温度设置是否正常，若正常则检查水位是否正常（若水位达不到洗涤水位，系统将不加热），若水位正常，则测量加热管两端的电压，若电压正常，则表明加热管已损坏，可通过测量其电热丝的电阻来判断；若无电压，则检查温控器。

    6.温控器及恒温器
滚筒洗衣机多具有加热功能，若洗衣机采用机械式程控器，则需要用温控器（或恒温器）对温度进行控制和选择。

    恒温器是一种温度值不可调的温控器，通常采用金属膨胀式温控器，它是利用双金属片受热后发生变形、从而带动触点工作。

    温控器多采用线性可调的液体膨胀式，利用感温器内液体受热膨胀这一特性，从而推动执行部件动作，控制加热管的工作。

    【提示】如洗衣机采用电脑板控制，则加热温度通过温度传感器反馈给程序控制板上的单片机，单片机则根据程序要求控制加热管的工作。
      7．电动门锁

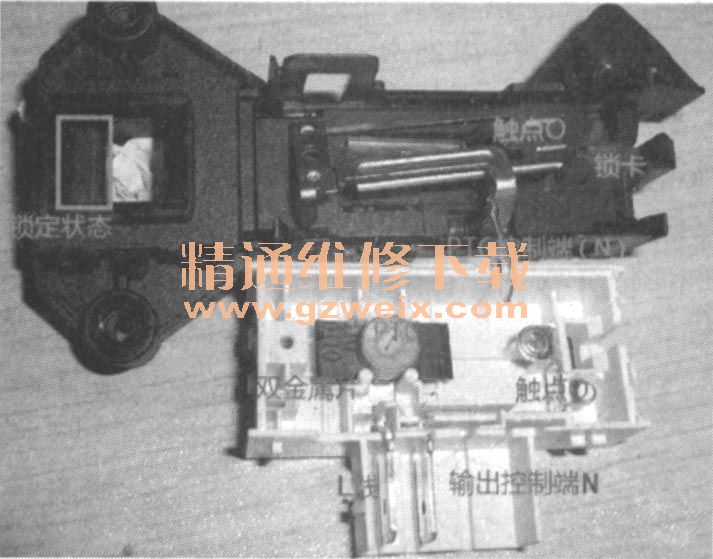

    电动门锁固定在洗衣机前门右侧的箱体内，其引出脚串接在电源电路中。电动门锁的内部结构如图23所示，当洗衣机门关上后，接通电源，门锁内的PTC加热元件开始加热，将主电路接通，同时弹出锁舌将洗衣机门锁死，以防洗衣机在运行时门被打开而引起危险。

    当断开电源时，PTC加热元件开始降温，直至由原先高阻状态恢复到低阻状态（此过程一般需要1.5～2min），这时锁舌弹回，门就可以打开了。

      8.滤波器
    为防止在使用洗衣机时通过电源网络对其他家用电器产生电磁干扰，故在滚筒洗衣机的市电输入电路中加装有滤波器。

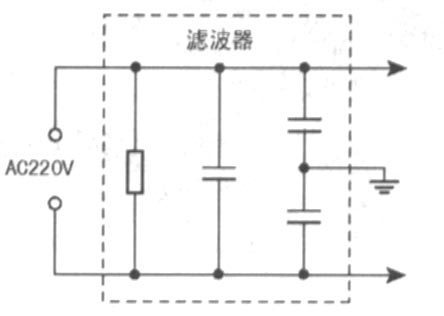

    滤波器实质是一个高频吸收滤波网络，由电阻和电容组成，如图24所示，以吸收洗衣机在工作过程中产生的多次谐波，避免这些谐波对其他电器造成干扰。

    9．排水泵

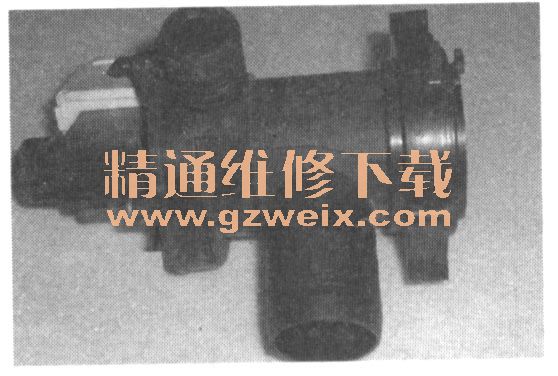

    滚筒洗衣机的排水大都采用抽水排出的方式（该方式常称为上排水方式），这有别于波轮洗衣机利用．水的重力自然排出方式。因此，滚筒洗衣机安装有排水泵，其外形如图25所示。

    若滚筒洗衣机不排水，首先测量排水泵线圈两端的电压，若电压为0V，则检查程序控制板；若电压正常，则断电后用万用表测量排水泵线圈的直流电阻，正常值约为150Ω。如线圈无问题，则检查排水管路是否堵塞，这时可将排水管放下，看有无水流出。若管道通畅，则打开洗衣机底部饰条上的小门，旋开排水泵的叶轮室盖，检查有无衣物或其他物件掉入排水泵中，将排水泵的扇叶缠住，使之不能排水。
