7.抽空设备
电冰箱的制冷系统中不允许存在不凝性气体和水分。而空气和打压用的氮气属于不凝性气体，所以为制冷系统加注制冷剂前必须对它进行抽真空操作。常用的抽空设备有小型真空泵和压缩机改制型两种。
（1）小型真空泵

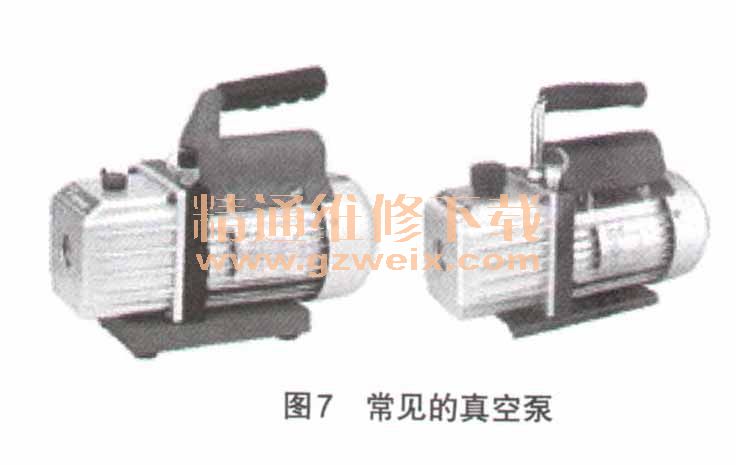

小型真空泵专门用于电冰箱的抽真空，具有抽空速度快，效果好等优点，但也有价格高、携带不方便的缺点。常见的小型真空泵如图7所示。
（2）压缩机改制型

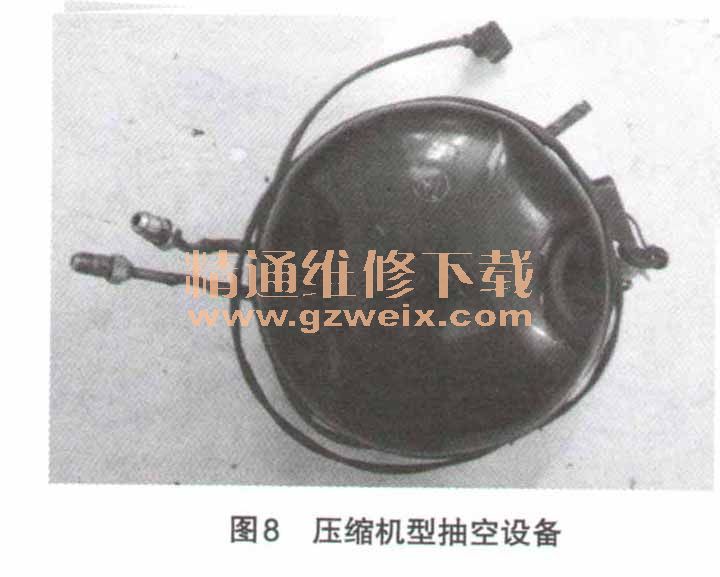

压缩机改制型抽空设备是利用压缩机的吸气、排气功能实现抽空的。压缩机改制型抽空设备是利用普通压缩机（采用制冷剂R12）进行改制完成的。改制方法是：第一步，将2根直径为6mm、长度为5cm左右的铜管一端进行扩口；第二步，为扩口的管口安装螺帽（袖子）；第只步，为螺帽安装对丝；第四步，将其中1根铜管安装在回气管上，而将另1根铜管通过1根长度为5cm，直径为8mm的铜管（变径管）安装在从缩机的排气管口土；第五步，为压缩机安装启动器、过载保护器和220V电源线，如图8所示。
采用改制压缩机抽空时，将它的排气管管日悬空，将吸气管通过连接管与制冷系统连接，接通改制压缩机的220V供电使它开始运行，这样就能够将制冷系统内的空气吸出，直到系统成为真空为止。这种抽空设备具有成本低、体积小、携带方便等优点，但存在抽空速度慢和抽空效果较真空泵差的缺点。
提示：
因为R134a对系统的真空度要求高，所以许多资料介绍不能用改制的压缩机为采用制冷剂R134a的电冰箱抽空，但实际发现，改制压缩机完全可以满足采用R134a电冰箱抽空的需要。但必须在天气干燥的时候进行。
8.打压设备
许多电冰箱的制冷系统发生泄露，使系统内的压力较低或接近空气压力后，很难发现漏点，因此需要为系统打压后，才能便于查找漏点。另外，也可以通过打压后对管路进行清洗。维修时，通常采用氮气打压和空气打压两种方式。
（1）氮气打压设备
氮气瓶就是存储氮气的钢瓶。氮气瓶配有减压阀、输气管，如图9所示。
（2）压缩机打压
把改制压缩机的吸气管悬空，将排气管通过维修阀与制冷系统连接，通电后使改制压缩机工作，就可以将空气打人系统，实现打压查漏和制冷系统冲洗。
9.气焊设备
气焊设备主要用于制冷管路之间的连接与拆卸。常见的气焊设备有氧气一乙炔焊接设备、氧气一液化气焊设备、便携式气焊设备三种，而维修人员多采用便携式气焊设备。常见的便携式气焊设备如图10所示。
10．焊条与助焊剂
焊条、助焊剂（硼砂）是焊接制冷管路的材料。目前电冰箱维修使用的焊条主要有黄铜焊条、银铜焊条和铝焊条二种。其中，银铜焊条用于铜管与铜管的焊接，黄铜焊条用于焊接铜管与钢管的焊接，铝焊条用于焊接蒸发器、铝质管路。焊条、助焊剂的实物外形如图11所示。
提示：
只有采用黄铜焊条焊接时使用助焊剂，而采用银铜焊条时无需采用助焊剂。
11.制冷剂瓶
制冷剂瓶就是存储制冷剂的钢瓶。常用的制冷剂瓶的热量为3～40kg，实物外形如图12所示。
12.弯管器
弯管器就是将铜管弯制成需要形状的工具。弯管器有滚轮式和弹簧式两种。常见的弯管器如图13所示。
用滚轮式弯管器弯铜管时，已的曲率半径是固定的。而弹簧式弯管器弯制铜管时可得到不同尺寸的曲率半径，但曲率半径应超过铜管直径的5倍。
