（二）仪器
1.万用表

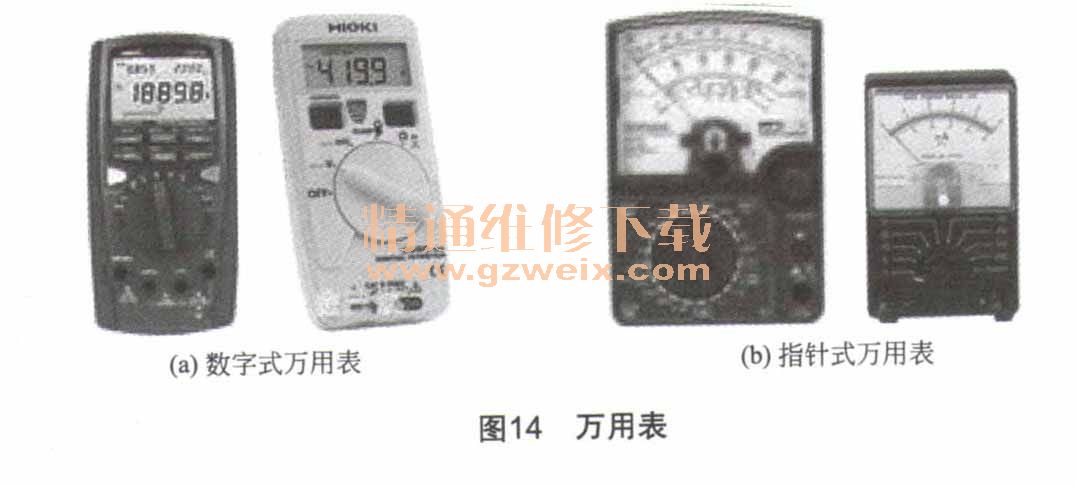

常见的指针式万用表和数字万用表，它们的实物外形如图14所示。
（1）指针式万用表
指针式万用表具有指示直观、测量速度快等优点，但它的输入阻抗相对较小，测量误差较大，通常用于测量可变的电压、电流及电阻值，并pf通过观察表头指针的摆动情况来判断电压、电流的变化范围。
提示：
对于电冰箱电路板维修的工作，指针万用表与数字万用表相比，最大的优点是，在检查双向晶闸管时，可检查它的触发性能，而数字万用表却不能。
注意：
一是由于指针式万用表的表头由机械零件构成，所以使用时尽可能的不要碰撞、震动，以免损坏；二是由于指针式万用表的保护性能较差，所以使用时要选择好挡位，以免因用错挡位而损坏；三是采用电阻挡测电容时需要将电容存储的电压放掉后再测量，以免万用表被过压损坏；测试完毕后，应将万用表置于空挡或最大交流挡。
（2）数字万用表
数字式万用表具有输入阻抗高、误差小、读数准确、直观等优点，但测量交流信号时，数值显示的速度较慢，一般用于测量电压、电流值，另外，数字万用表具有通断“鸣叫”功能，利用该功能测量线路或开关的触点通、断比较直观方便。
注意：
对于没有自动关机功能的数字万用表，在使用完毕后必须关闭电源。
提示：
维修时，可以采用万用表的最大电阻挡进行绝缘电阻的测试。
2.检漏仪
电子检漏仪是主要用于检测制冷系统的泄露部位的工具。常见的检漏仪如图15所示。
提示：
有经验的维修人员很少采用检漏仪来查找泄露点，而采用查看油渍和气泡的方法进行查找。
