（二）直冷式电冰箱负载供电电路

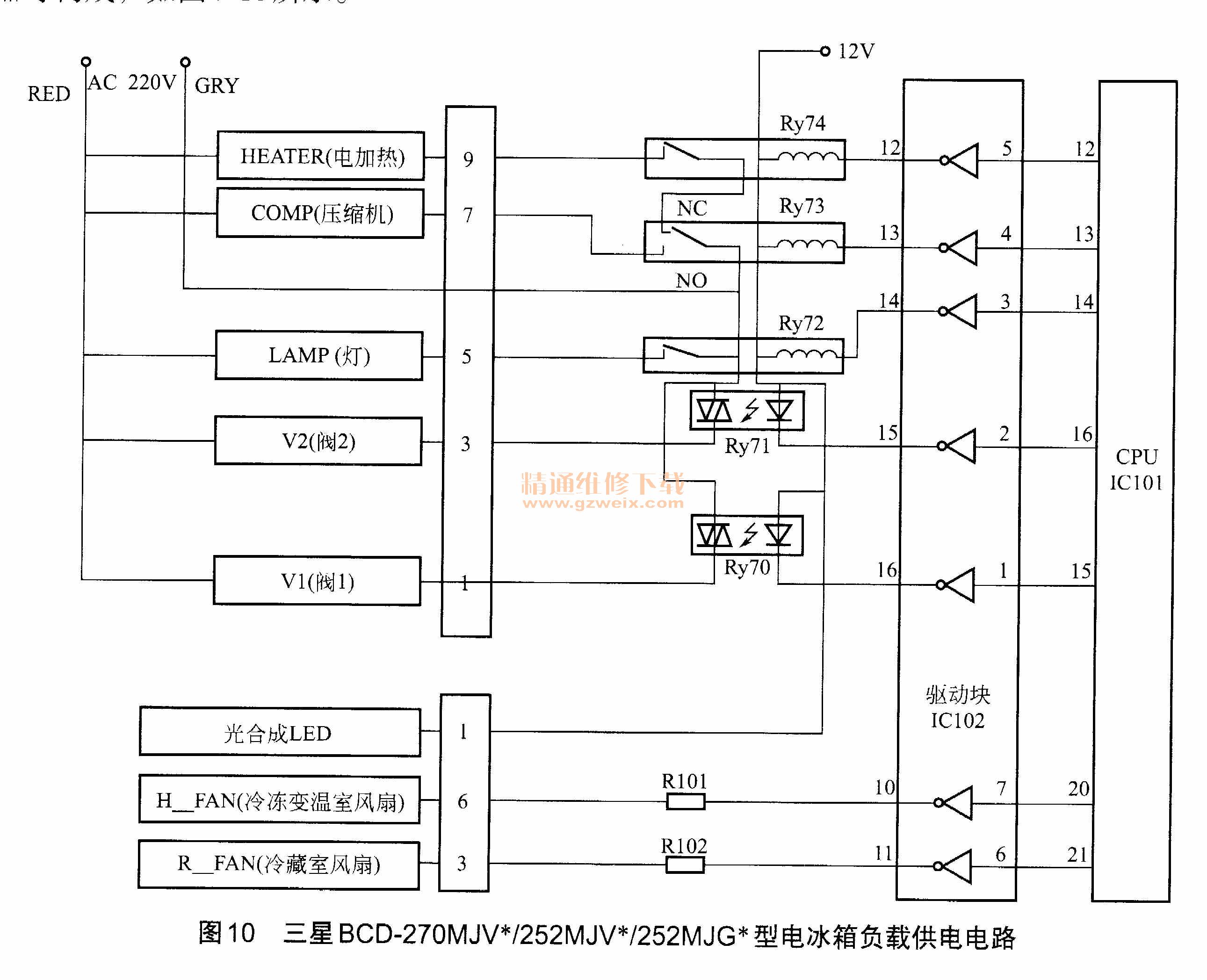

    下面以二星BCD-270MJV*/252MJV*/252MJG*型电冰箱负载供电电路为例介绍直冷式电冰箱负载电路供电。该机的负载供电电路由微处理器IC 101（MICOM）、驱动电路、继电器等构成，如图10所示。

    1.压缩机电路
    该机的压缩机电路由压缩机、驱动块IC 102、继电器Ry73、微处理器IC101等构成。
   （1）电路分析
    需要压缩机运行时，微处理器IC101由它的13脚输出高电平控制电压，该电压加到驱动块IC 102的④脚，经它内部的倒相放大器放大后，使13脚的电位为低电平，为继电器Ry73的线圈供电，Ry73内的动触点与常闭触点断开，而与常开触点接通，为压缩机供电，压缩机开始运转，实施制冷。当IC101的⑩脚电位变为低电平后，经IC 102放大后使Ry73内的动触点与常开触点断开，切断压缩机的供电回路，压缩机停转。
   （2）典型故障
    当压缩机没有供电或其启动器异常导致压缩机不运转时，会产生不制冷故障；而压缩机运行时间过长，会产生温度过低故障。
   （3）故障检修
    用数字万用表的交流电压挡测量连接器⑦脚与RED线间有无220V交流电压，若有，检查压缩机及其启动器；若没有交流电压，说明供电电路异常。此时，测微处理器IC 1的13脚输出的控制电压是否正常，若不正常，查温度检测电路和IC101；若正常，测驱动块IC102的④、13脚的电位是否正常，若不正常，检查IC 102；若正常，查继电器Ry73。

    2．电磁阀电路
    该机为了满足冷冻室、冷藏室、变温室的制冷需要，设置了两个电磁阀对制冷系统进行切换控制。由于两个电磁阀的控制电路的构成和控制原理相同，下面仅介绍电磁阀V1、固态继电器Ry70组成的控制电路的工作原理与故障检修。
   （1）电路分析
    需要改变电磁阀V1内阀芯的工作状态时，微处理器IC101由它的⑩脚输出高电平控制电压，该电压加到IC 102的①脚，经它内部的倒相放大器放大，从16脚输出，为固态继电器Ry70内的发光二极管供电，Ry70内的双向晶闸管导通，为电磁阀V1的线圈供电，它内部的阀芯动作，实现电磁阀的切换控制，也就实现被控室是否制冷的需要。
   （2）典型故障
    当电磁阀不能接通受控蒸发器的管路时，会产生该室不能制冷的故障；若电磁阀不能断开该室蒸发器，则会产生该室过冷的故障。
   （3）故障检修
    检修电磁阀工作异常引起不制冷故障时，首先测电磁阀的线圈有无市电电压，若有，检查该电磁阀；若没有，检查相应的固态继电器的输入端有无导通电压输入，若有，检查该固态继电器；若没有，说明IC101或IC 102异常。此时，测IC101输出的控制电压是否正常，若正常，检查IC102；若不正常，检查IC 102及相应室的温度检测电路。
    若电磁阀不能切断蒸发器的管路引起制冷温度过低时，测该电磁阀输入的控制电压是否正常，若正常，检查该电磁阀；若控制信号正常，说明电磁阀的控制电路异常。此时，测对应固态继电器输入的控制电压是否正常，若正常，检查该固态继电器；如不正常，测IC101输出的控制信号是否正常，若正常，查驱动块IC 102；若不正常，检查温度检测电路和IC101。

    3．风扇电机电路
    该机为了提高冷藏室、变温室的制冷效果，设置了两个风扇电机。由于两个电机供电电路控制电路的构成和控制原理相同，下面仅介绍冷冻变温室风扇电机的控制原理与故障检修。
   （1）电路分析
    变温室制冷期间，微处理器IC101由它的20脚输出高电平控制电压，该电压经驭动块IC 102的⑦、⑩脚内的非门倒相放大器放大，利用R101接通变温室风扇电机（12V直流电机）的供电回路，该风扇电机旋转，不仅加快了变温室的制冷速度，并且使变温室各个角落的温度更均匀。
   （2）典型故障
    当风扇电机不转，可能会产生箱内制冷不均匀的故障。若风扇电机在打开箱门时仍运行，则会导致箱内温度升高，产生制冷时间延长的故障。
   （3）故障检修
    由于两个风扇电机故障检修方法相同，下面以冷藏室风扇电机电路故障为例进行介绍。
    检修冷藏室风扇不转故障时，首先测连接器③脚电压是否正常，若正常，检查风扇电机；若电压为12V，说明IC101或IC 102异常。此时，测IC101的21脚有无高电平控制电压输出，若有，检查IC 102；若没有，检查IC101。
    若风扇电机始终运行，说明电机的供电电路异常。此时，测微处理器IC101的21脚是否为高电平，若是，检查IC101；若不是，检查IC 102 。
