详解电脑控制型电冰箱维修基础

来源：本站整理作者：佚名 2016-01-19 10:45:21

一、电脑控制型电冰箱简介
（一）与普通电冰箱的异同
电脑控制型电冰箱是采用微处理器（单片机）控制整机工作的新型电冰箱。它的制冷系统与普通电冰箱几乎相同。只是温度检测、压缩机运行时间受单片机等电子器件控制。单片机采用微电脑技术，好比一个人的大脑，它不停地自动检测电冰箱冷藏室、冷冻室的温度变化情况及用户的设置，控制着压缩机的运行与否和电磁阀的通断，同时控制显示板显示当前冷藏室、冷冻室的实际温度、还可根据用户对箱内存贮物口的数量、时间等进行管理二另外，还可检测系统是否存在故障，再通过显示屏、蜂鸣器报警，提醒用户、维修人员发生故障部位的故障代码。

（二）构成方框图

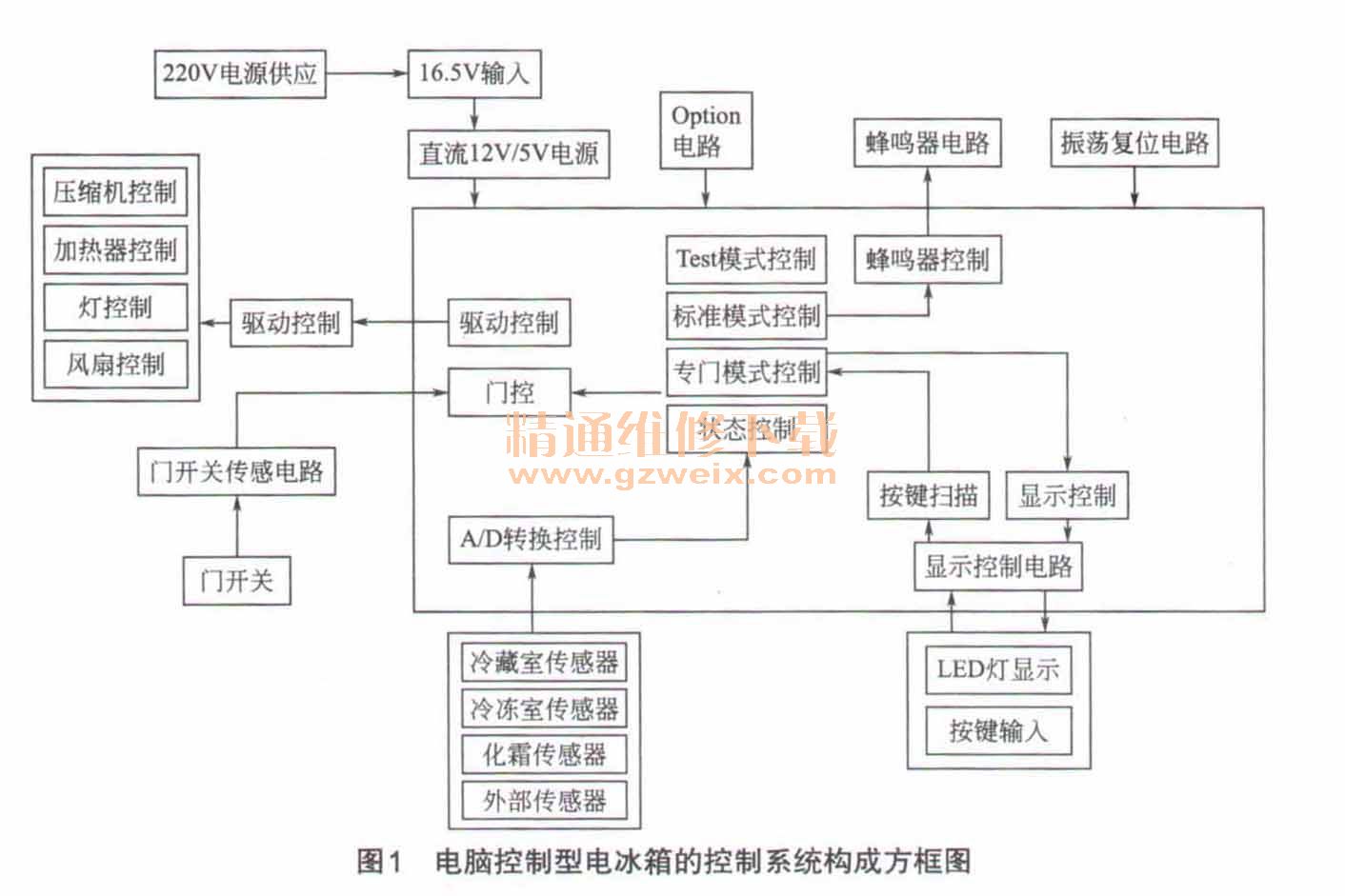

电脑控制型电冰箱的核心器件是单片机（又称微处理器，英文缩写为CPU）。图1是二星RS 19NASW/RS 19BRSW型电冰箱的构成方框图。单片机由低压电源提供5V工作电压，由输出接口及输出驱动电路控制压缩机、风扇电机、加热器等器件的工作粘贴，检测接口（又称输入接口）检测用户操作信息和监测箱内温度等其他情况下，并由显示接口控制显示屏显示相应字符，为用户提供电冰箱工作状态的信息。
