海信FLI8125机芯液晶彩电软件升级方法
来源:本站整理  作者:佚名  2015-11-25 13:40:14

    升级方法和步骤如下:
    1)首先安装升级工具“GProbe 5. 3. 0. 1”,如已经安装,则不用重新安装。安装方法:双击此目录中的“GProbe 5. 3. 0. 1. Cxe”,按照提示安装“GProbe 5. 3.0. 1”。
    2)将“hudson. Far”解压到C盘根目录,将收到的升级“HEX文件”替换C盘hudson目录的相应“HEX文件”,如“Hudson 1V Hex”。
    3)将计算机和电视用升级专用串口线连接起来,并打开电视机。

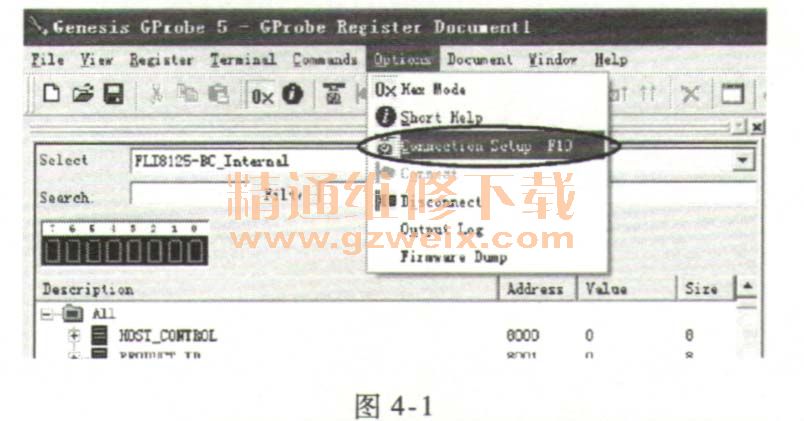

    4) GProbe的设置:打开“GProbe”,按图4-1所示的方法打开设里菜单,即按“Options”选项,在下拉菜单中选择“Connection Setup”或者直接按“F10”键。

    设置菜单如图4-2所示,在“Connec-tion”下设置“Device”属性为“Serial”,在“Serial”下设置“Serial port settings”属性如下:

    Port:根据升级用电脑设置
    Baud: 115200
    Data: 8
    Parit: None
    stop: 1

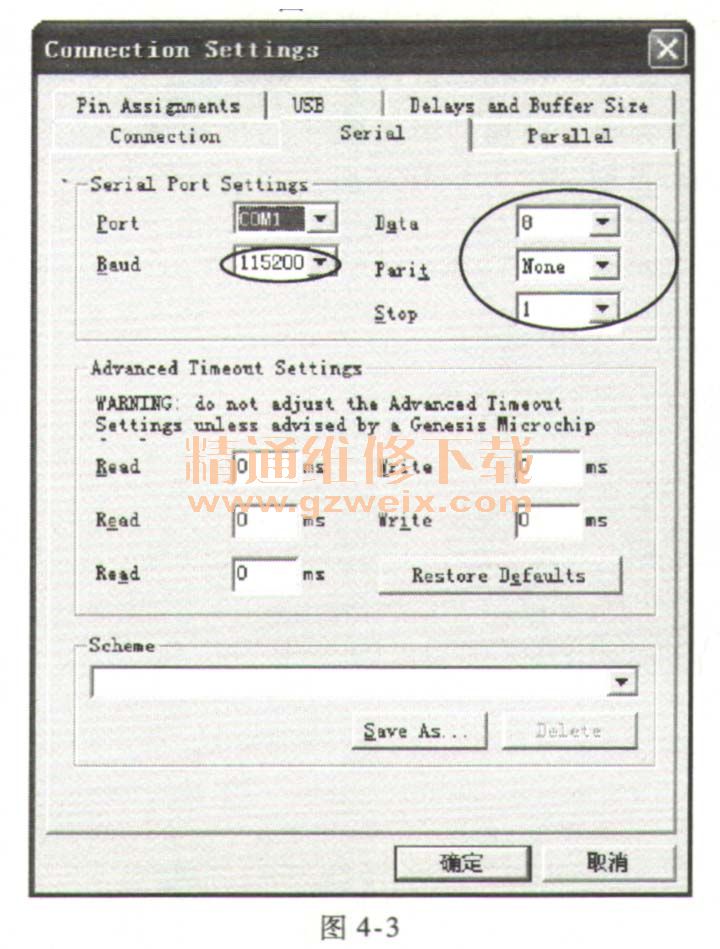

    上述选择如图4-3所示。

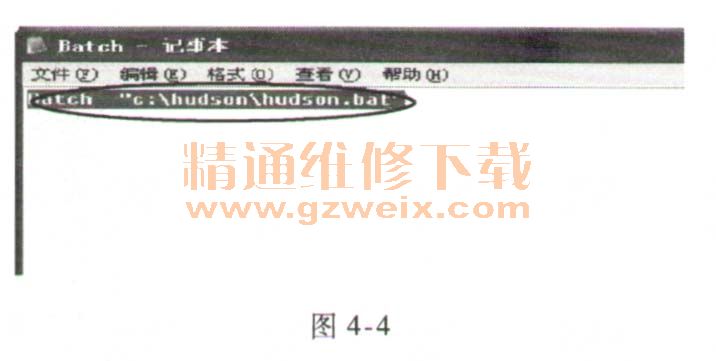

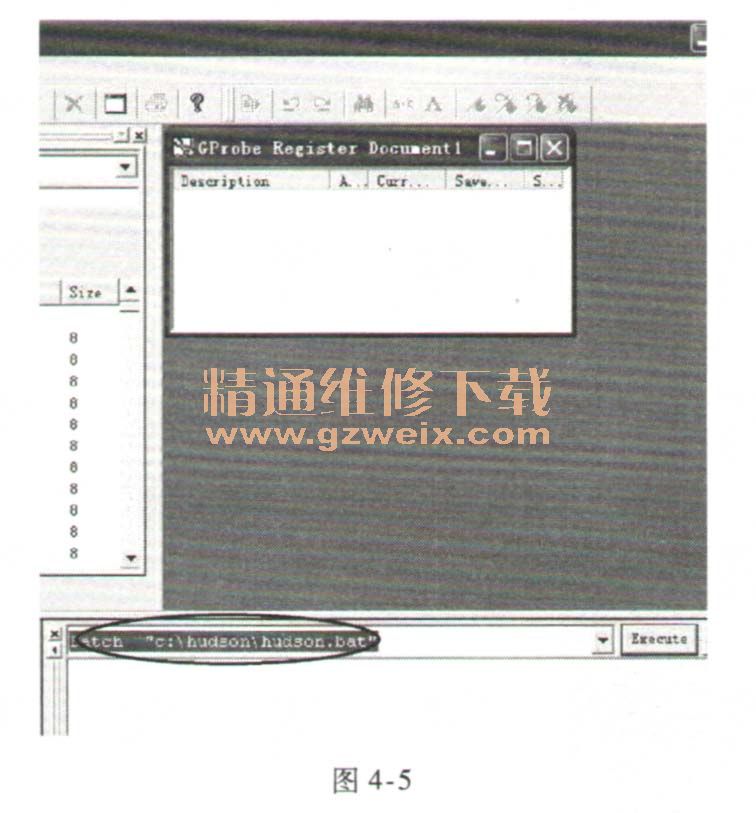

    5)升级过程:将Batch “ C : \ hudson \hudson. bat”即窗口“Batch. Txt”中的文字复制到GProbe的命令行,回车即可,具体操作如图4-4、图4-5所示。



    升级过程中如出现图4-6所示的对话框后请耐心等待,升级一台电视需要35 ~40s。

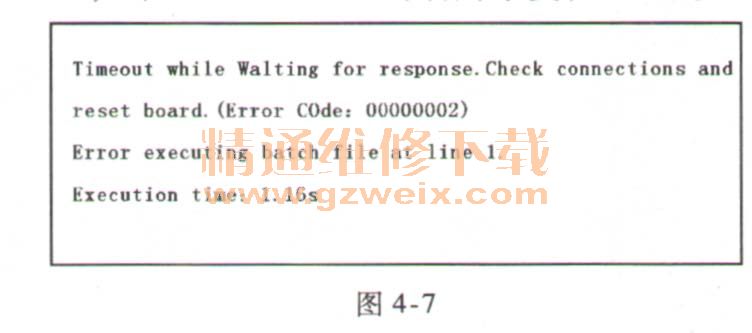

    升级过程中如出现图4-7对话框,则请检查设置是否正确,升级线是否连接好,升级的文件是否复制到了正确的位置。

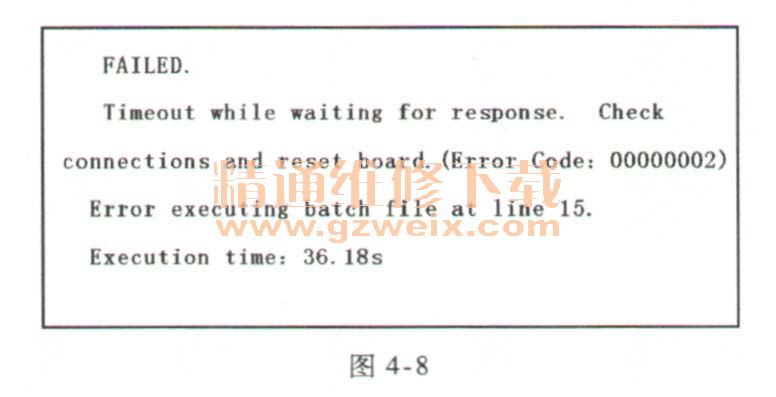

    注意:在升级过程中,要保证电视机一直处于上电状态,并保证升级线保持连接, 否则会出现升级失败,并出现图4-8所示对话框。升级失败后,可用银子等工具短路Flash,即SST 39VF040的引脚来复位Flash。

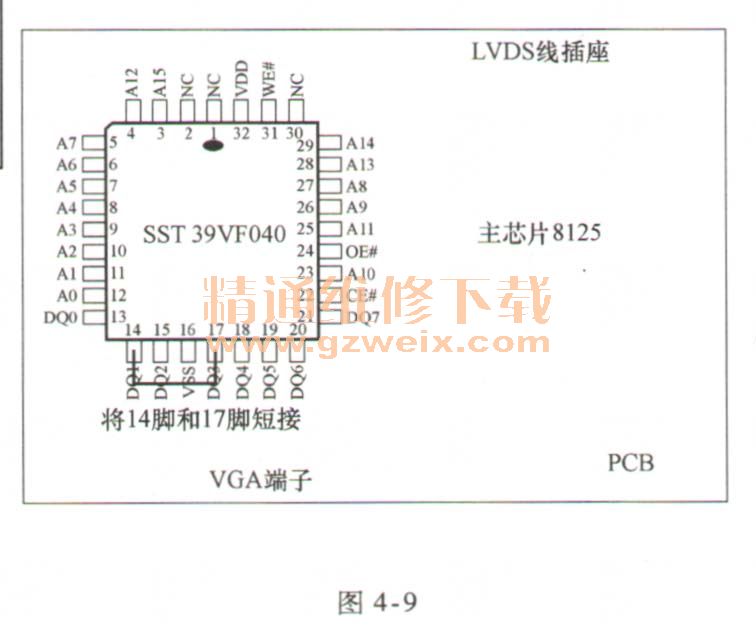

    具体复位方法:在上电的时候,短路SST 39VF040的第14脚和第17脚,即板子上靠近VGA端口一侧的1脚和4脚,如图4-9所示的复位引脚示意图,上电后即可松开,复位成功后会出现:“ FLi8125 BC”字样,这时候方可重新升级。
