海信FL18668机心液晶彩电采用GENESIS公司FL18668 (CORTEZ Advanced方案),主电路U601采用FL18668;图像开关切换电路U302采用MAX4550 ;HDMI信号解码电路U407和U5采用SiI9011/SiI9023;程序存储器XU801采用SST39 VF1601;伴音信号处理电路NP01和U6采用MSP4410G/MSP3460G;伴音功放电路N601和U5采用TDA7266 B/TPA3100 D2;耳机伴音功放电路NP02/U7采用TDA2822M 。
适用机型:海信TLM3288G、TLM3733G、TLM4237P、TLM4288CP、TLM4288P、TLM4729P、
TLM4788P、TLM5229P等液晶彩电。
1总线调整方法
【进入/退出工厂模式】
使用随机遥控器进行调整,按“菜单”键打开用户主菜单,按“频道+/-”键选中“声音设置”选项,然后按“音量+”键进入“声音设置”菜单的“平衡”选项,在此状态下依次按遥控器上的数字“0、5、3、2”键输入密码,屏幕显示总线调整菜单,表示已进入工厂模式。
调整完毕,按“待机”键遥控关机或直接关闭主电源开关,即可退出工厂模式。
【项目选择与调整】
进入工厂模式后,总线调整菜单包括工厂菜单和设计菜单两个选项,可以按“音量+/-”键来进行菜单选择。按“频道+/-”键在菜单内选择子菜单,按“音量+”键进入选中的子菜单。再按“频道+/-”键在子菜单内进行选择,按“音量+/-”键调整当前显示项的数据,按“菜单”键返回上一级菜单。
【工厂初始化】
信号预置:用于生产时预置生产工厂的频道数据,维修中一般不使用。
清空母块:用于清空除工厂中需要保护的数据以外的其他数据项。如果由于误操作而改动了工厂菜单里的值,可以通过清空母块功能,恢复成参考值。操作方法是在“工厂初始化”菜单下,按“频道+/-”键选中“清空母块”项,再按“频道+”键,待“清空母块”按钮恢复为红色时,然后断电,重新开机即可恢复正常。
清空母块(全):用于重新初始化全部EEPROM数据。
2总线调整数据

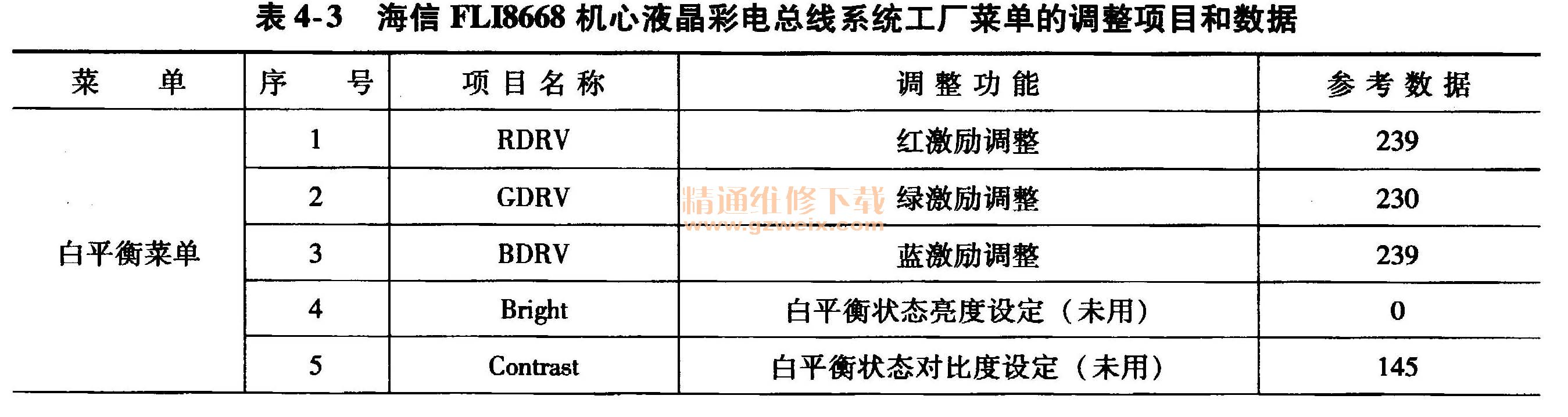

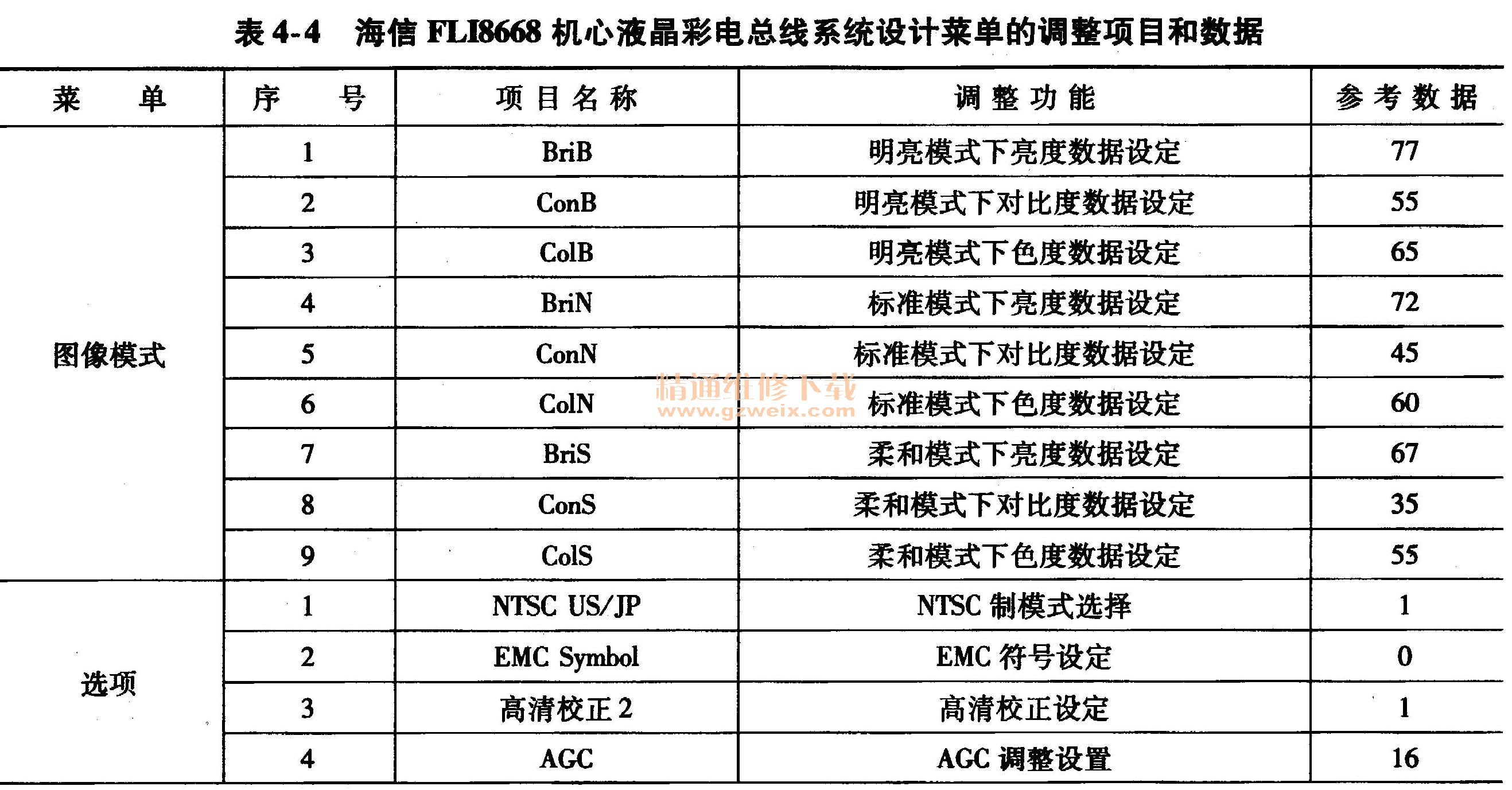

海信FL18668机心液晶彩电总线系统工厂菜单的调整项目和数据见表4-3,总线系统设计菜单的调整项目和数据见表4-4。
