1.MSD6A828
MSD6A828是Mstar最新一代智能电视芯片,采用4核A53架构CPU、4核Mal1450 GPU,搭配1GByte DDR3,可完美支持64位Android L系统。MSD6A828是一款高集成度、高性能芯片,内置中频解码、音视频解码、MCU、De-interlace、Scaler、PHY;支持PAL、NTSC、SECAM等多种ATV制式;支持HDMI1.3/1.4a/2.0、USB2.0/3.0;另外还集成有Vby1接口、MHL3.0等接口;支持Android L操作系统;支持浏览器、在线视频等网络应用功能;内置USB3.0、MHL3.0和HDMI2.0解决方案,支持USB3.0、MHL2.0和HDMI2.0技术,内置DVB-C解码,支持数模一体。

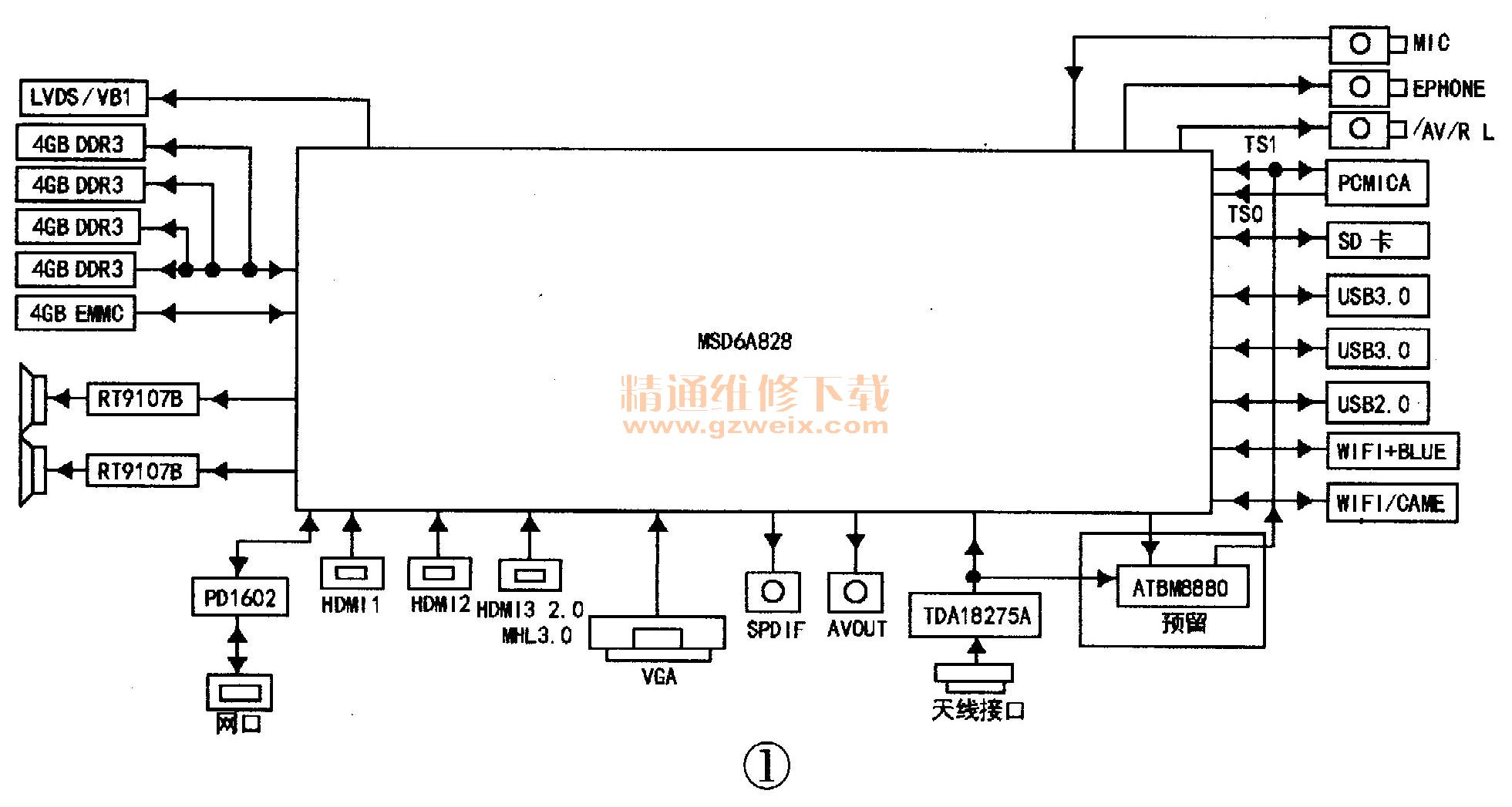

采用该平台方案的液晶彩电框图见图1,可见其集网络应用、流媒体解码播放、数模一体、视频编码、4K2K智能电视等功能于一体。
2.TV前端
TV部分采用NXP的新,一代数模一体芯片TDA18275A,将UHF、VHF滤波器集合进芯片,以减少外部器件。主芯片单独通过I2C总线控制,TDA18275A输出的低中频信号送给,MSD6A828进行信源解码,并在MSD6A828内部直接进行图像处理。
3.MSD6A828的核供电

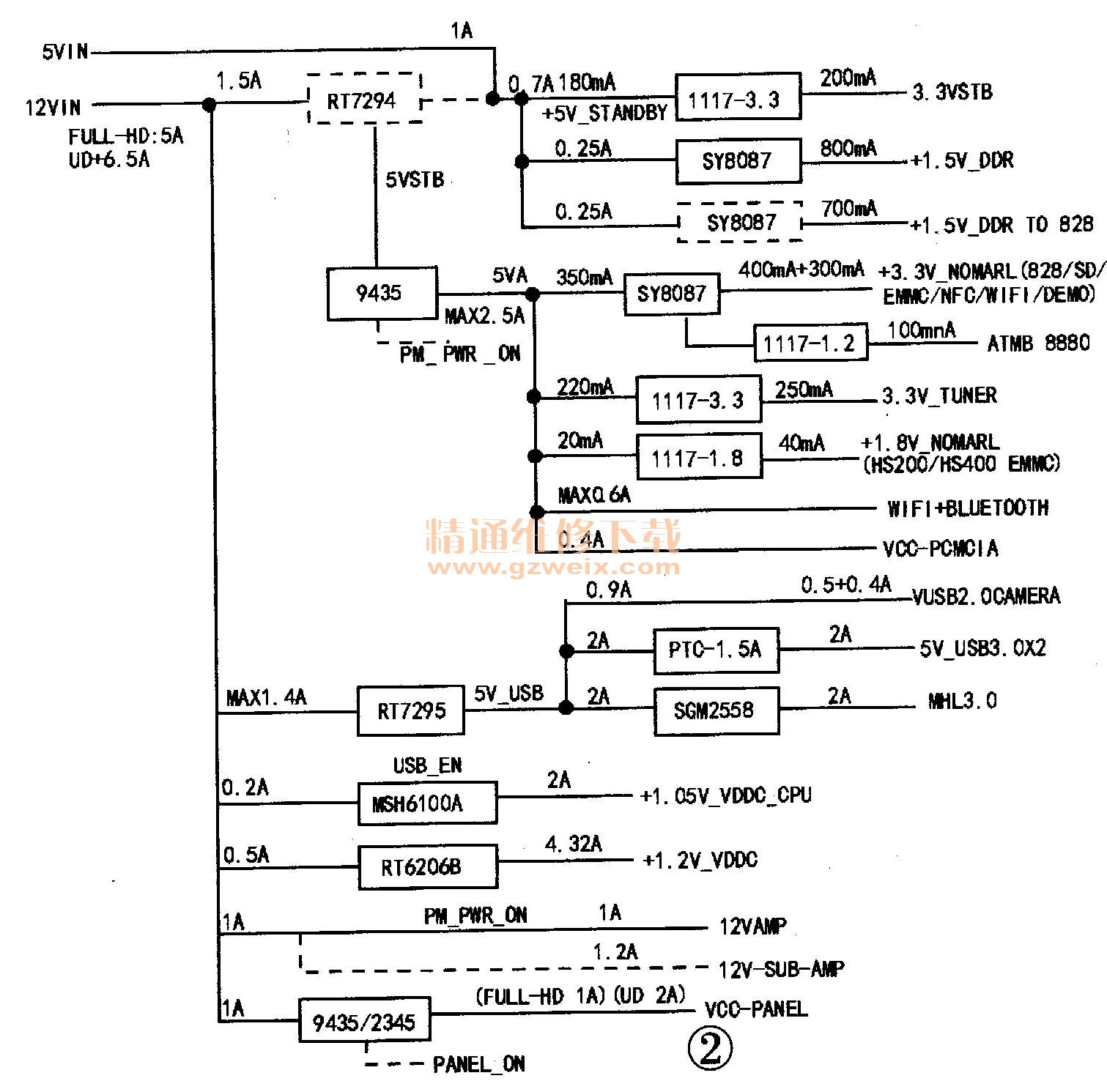

MSD6A828的核供电1.1V需要两路供电,电流较大,并且要根据使用情况实时调节电压大小。为了保证供电可靠,两路供电分别采用MSTAR的3ADC-DC芯片MSH6100A和Richtek的5A DC-DC芯片RT6206B。MSH6100A是MSTAR公司生产的3A单通道同步降压电压转换器,允许4.5V~16V电压输入,具有快速瞬态和低纹波输出且不需要外部补偿组件的特点。该方案的电源框图见图2。
4.HDMI2.0、MHL3.0
主IC内置HDMI2.0和MHL3.0高清信号处理技术。MHL3.0充电的电流从2.0的900mA提升至2000mA,充电速度加快。MHL仅使用一条信号电缆,通过标准HDMI输入接口即可呈现高清电视,在兼容Micro -USB接口的基础上开发可传输高清影音信号的标准,目前可支持到4K2K/30Hz。由接收端(通常为电视)向发送端(通常为手机)提供5V电源用于充电。USB3.0理论上的最高速率是5.0Gbps,引入全双工数据传输、5根线路中2根用来发送数据,另2根用来接收数据,还有1根是地线。也就是说,USB 3.0可以同步全速地进行读写操作
5.软件需求
随着Android系统手机和Android系统电视的普及,用户对Android系统要求以及应用体验的需求在不断上升。该方案采用Android L平台,加入全新的“MaterialDesign”设计语言,不仅排版干净、布局简单,融入了丰富的色彩,同时采用ART runtime架构,性能有很大的提升。Android L系统支持64位系统,搭载64位处理器,拥有更好的性能和用户体验。
