创维大屏幕LED彩电5800-P55TQC-00电源板速修图解
来源:家电维修  作者:佚名  2016-12-20 09:02:49

    创维大屏幕LED液晶彩电采用的5800-P55TQC-00X0电源板,型号尾缀有0010/0020/0030/0040/0050/0070,型号又称为168P-P55TQC-00。集成电路采用CM6510A+CM6900+TOP253EN+UC3843组合方案,输出5V/3A、24V/6A、24V/1.5A、12V/5A电压。5V/3A电压为主板控制系统和信号处理电路供电;24V/6A为背光灯电路供电;24V/1.5A为伴音功放电路供电;12V/5A为小信号处理电路供电。应用于采用55LED10-8K81和55LEDIX-8M82模块组成的55E60HR、55LED10等大屏幕创维LED液晶彩电中。

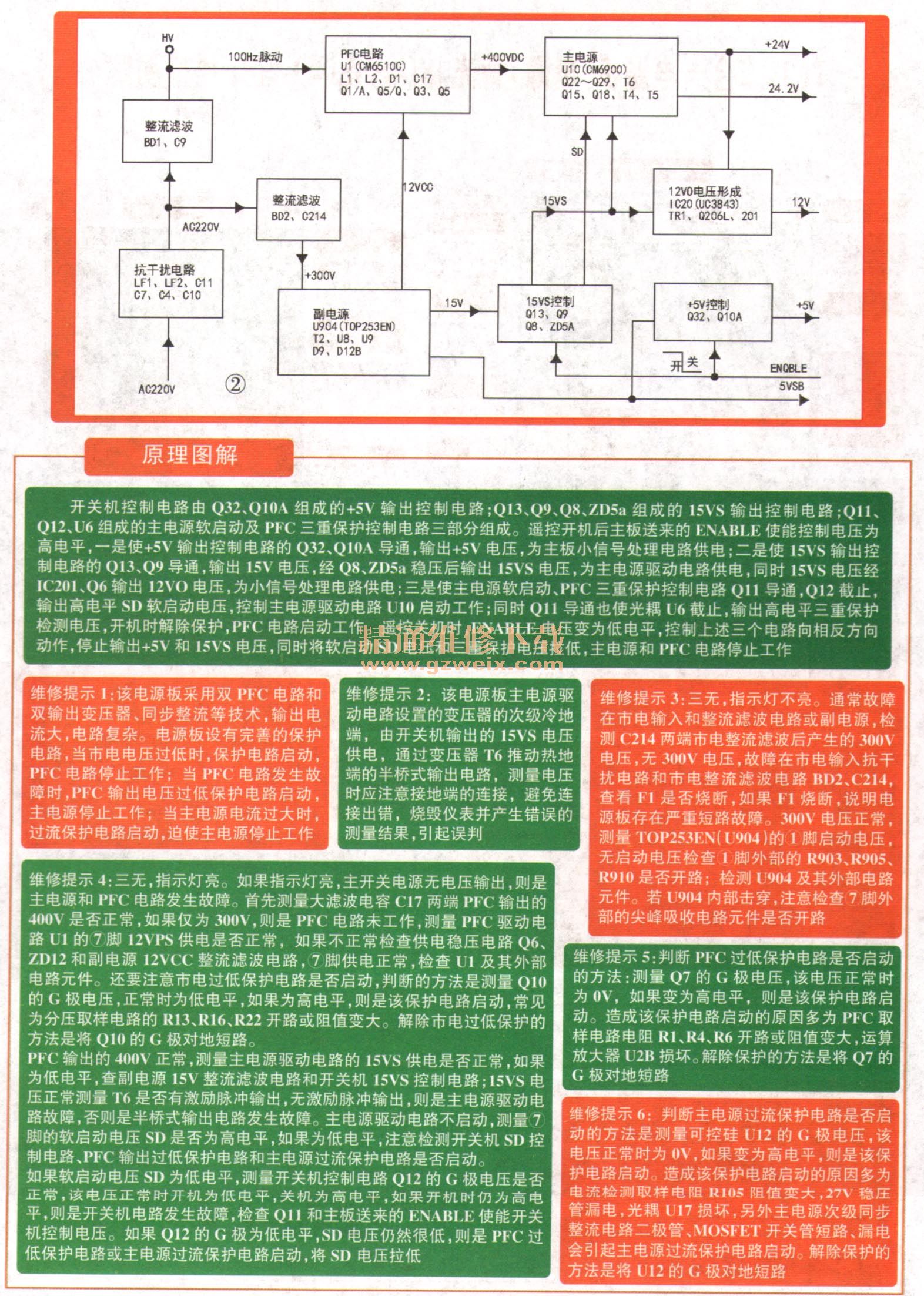

    创维5800-P55TQC-00X0电源板实物图解见图1所示,电源板电路组成方框图见图2所示。
