3.PFC电路

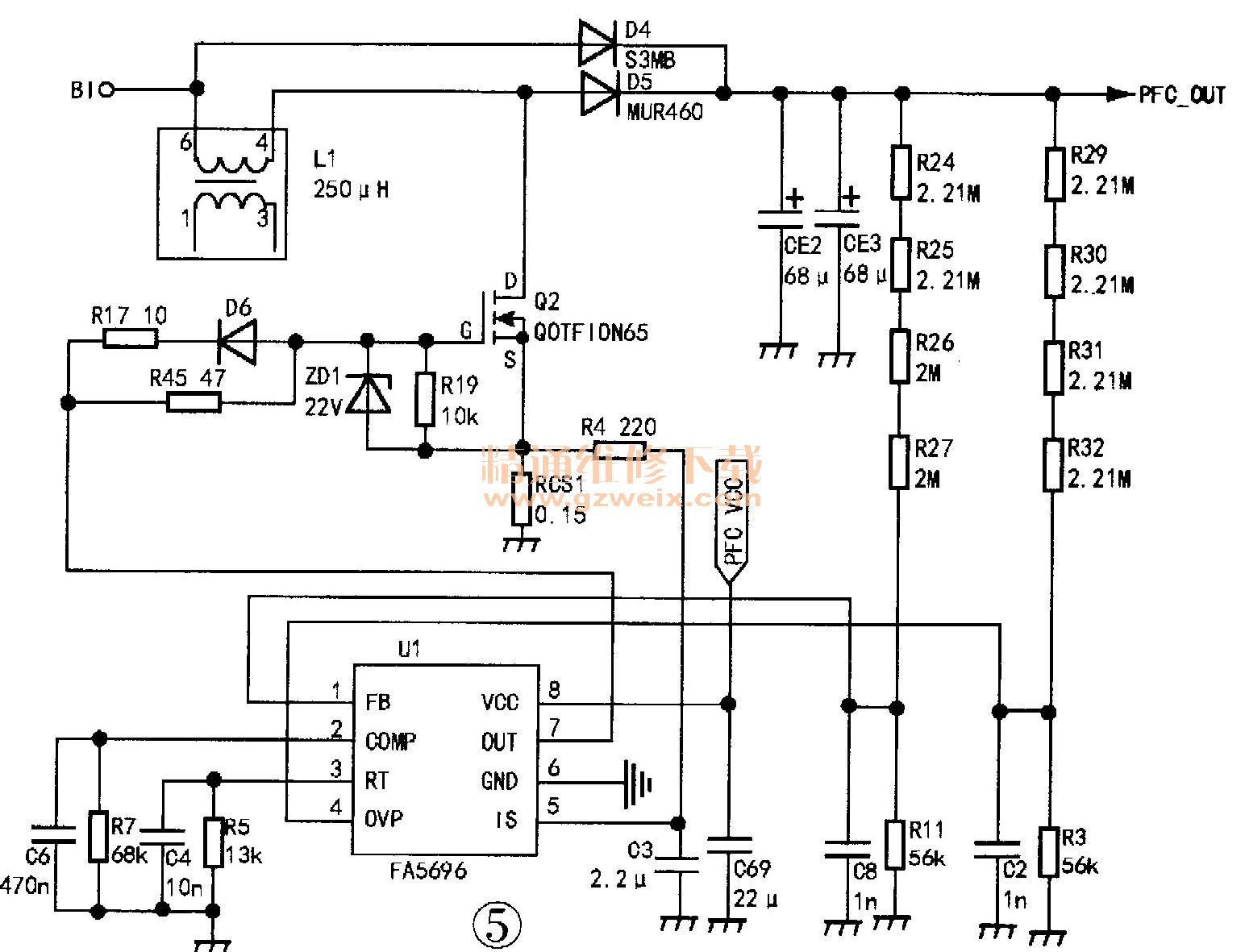

    该电路如图5所示，L1、Q2、D5、CE2、CE3为PFC升压电路元件，R24～R27、R11为PFC电压反馈取样电阻，RCS1为开关管电流检测电阻，R29R32、R3为过压保护取样电阻，C6、R7为电压环路补偿元件。

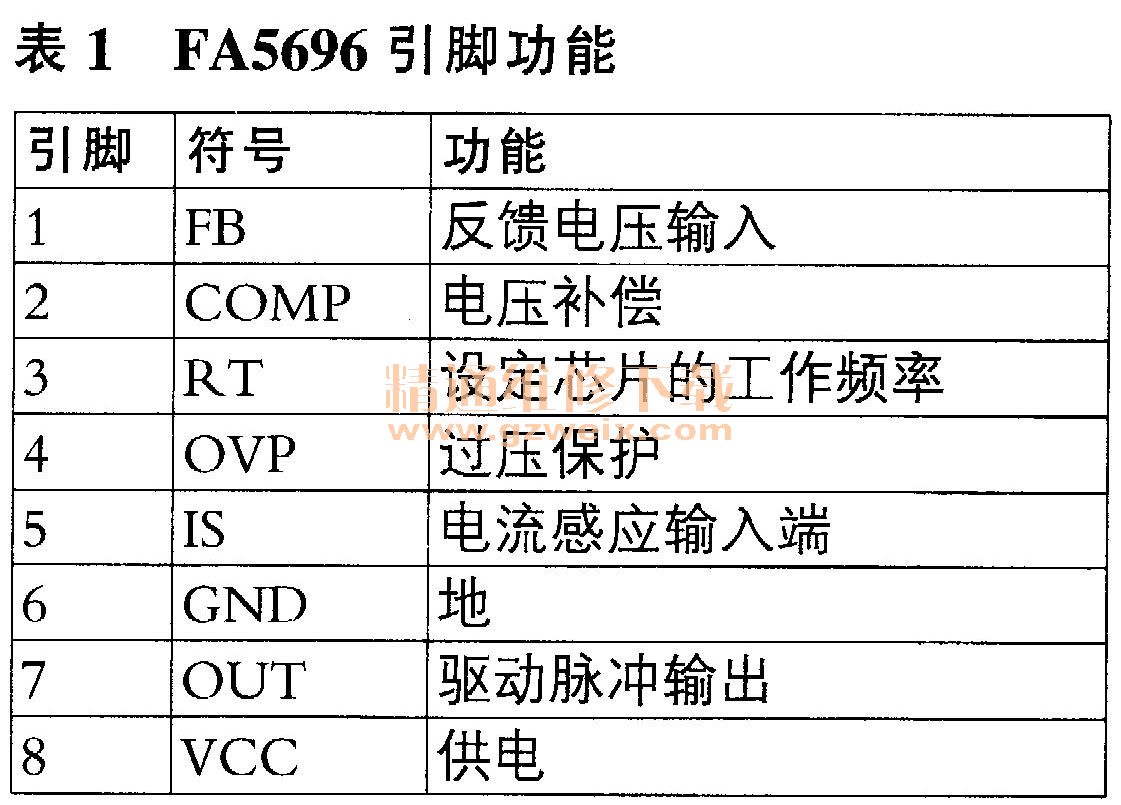

    FA5696是一只工作于临界导电模式的功率因数校正IC，内置有短路、过压等保护电路，其引脚功能见表1。

    4．恒流电路

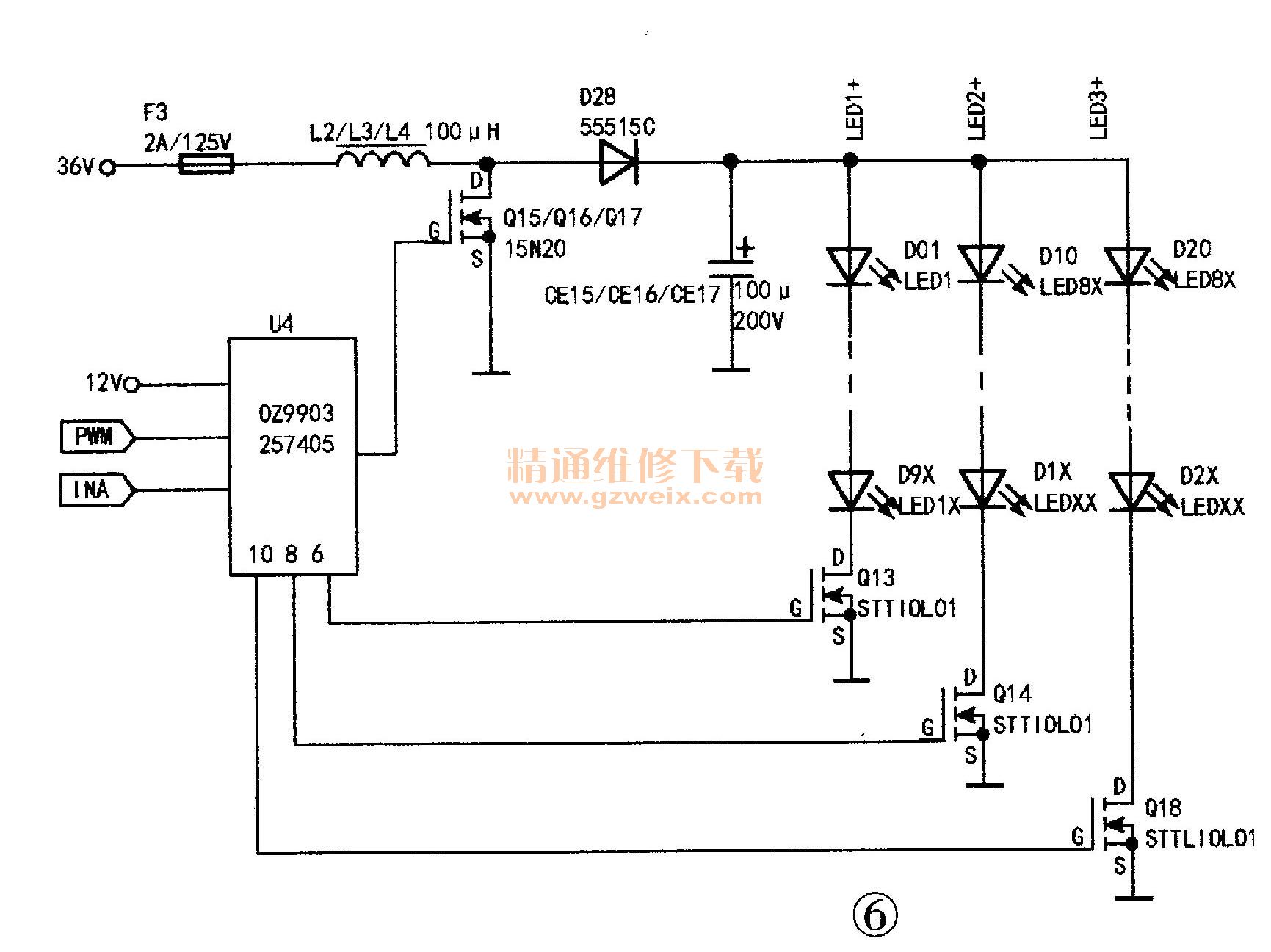

    该电源板的恒流电路由三组组成，每组电路基本相同，均是将输入的36V电压升压，得到LED 1 ＋～LED3＋电压，供给屏内的3根灯条，如图6所示（只画出了其中一组）。

    Q15～Q17为升压电路功率MOs管，L2-L4为储能电感，D28-D30为升压二极管，Q13、Q14、Q18为调光MOs管。U4与Q15～Q17、L2～L4、D28～D30等组成灯条供电升压电路，U4与Q13、Q14、Q18等组成恒流调光控制电路，BL ADJ、BL ENA、I＿PWM等为背光控制信号，通过软件实现对不同型号液晶屏背光的控制。
