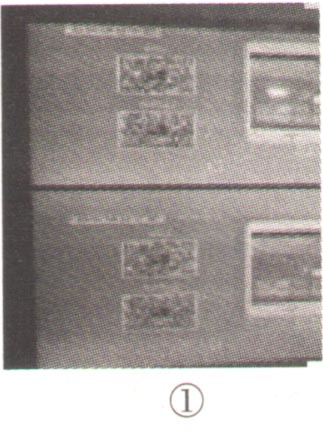

一台长虹58QlN型机，开机后屏上出现上下两幅图像，中间有一条黑带，如图1所示。

    分析检修：该故障原因应是主板的驱动程序与所用屏不对应。该机主板型号为JUC7.820.00102052 V3，电源组件型号为MPL50S -1M27A2，屏型号为V580DK2 -KS1 （CI）。怀疑主板上EEPROM存储器中屏参改变，先进总线调整屏参：按RTC620VG3型遥控器“节目源”键显示输入选择菜单，在菜单消失前依次按数字键“0、8、1、6”进入工厂菜单，进入“索引1”修改屏参，图像间的黑带变宽或变窄，但始终不能正常。怀疑逻辑板有故障，换新逻辑板后故障排除。
