三、主板供电电路分析

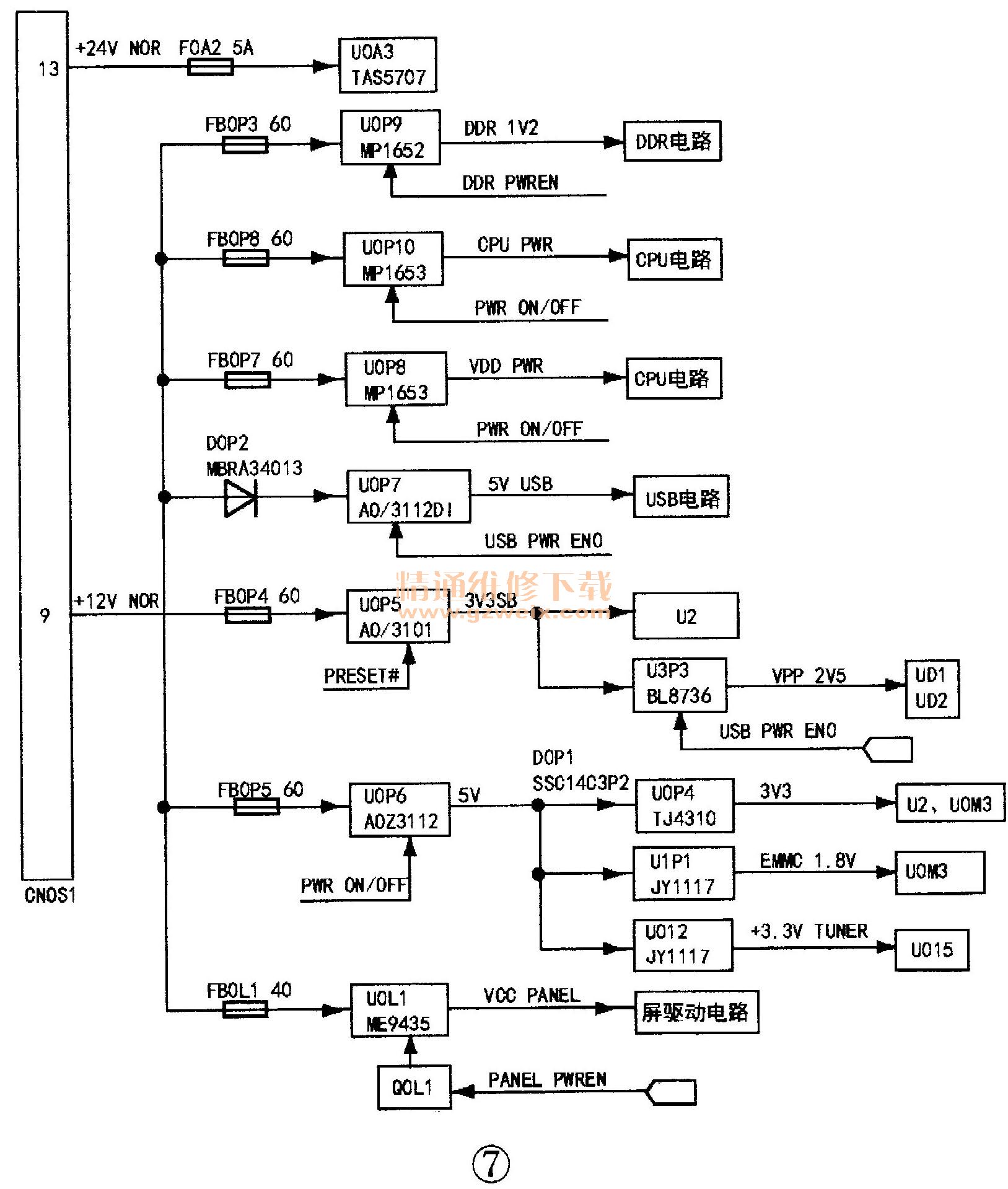

电源板送来的＋24V_NOR电压通过保险管F0A2给U0A3供电，如图7所示。＋12V_NOR电压经稳压电路稳压或变换电路变压后，送给相应的电路：一路经UOL1得到VCC_ PANEL电压，给屏驱动电路供电；第二路经U0P9变换后得到DDR 1V2电压，给主芯片、DDR等电路供电；第三路经U0P 10变换得到CPU_PWR电压，给主芯片CPU供电；第四路经U0P8变换得到VDD_PWR电压，为主芯片内核供电；第五路经U0P7变换得到5V USB电压，给USB电路等供电；第六路经U0P5变换得到3V3SB电压，给主芯片等供电；第七路经U0P6变换得到5V_M电压，分别给U2、U0M3、U0T5等电路供电。
1．开机过程
上电后，电源板输出＋12V电压经U0P5变换得到3V3SB供电，给主芯片U2供电，U2复位后，外围晶振开始振荡，U2中的待机小CPU启动工作，输出高电平PWR ON/OFF信号，电源板电路正常工作，＋12V电压一路经U0P10得到CPU PWR电压，另一路经U0P8（MP1653）得到VDD_PWR电压，为主芯片内核及CPU供电；第三路经U0P9变换得到DDR 1V2供电，给DDR4供电。U2主控系统启动，先从EMMC存储器中读取状态数据。如果读取的为待机状态信息，则进入待机状态，此时主板系统由U2中的待机小CPU接管；如果读取的为开机状态信息，那么主控系统与DDR4及EMMC进行通讯，运行EMMC中的Mboot程序（启动代码），将EMMC中的主程序装载到DDR4中并开始运行，然后主控系统对EMMC、DDR4进行初始化，待初始化完成后，系统进入开机状态。
2．主要供电产生电路
（1）3V3SB供电

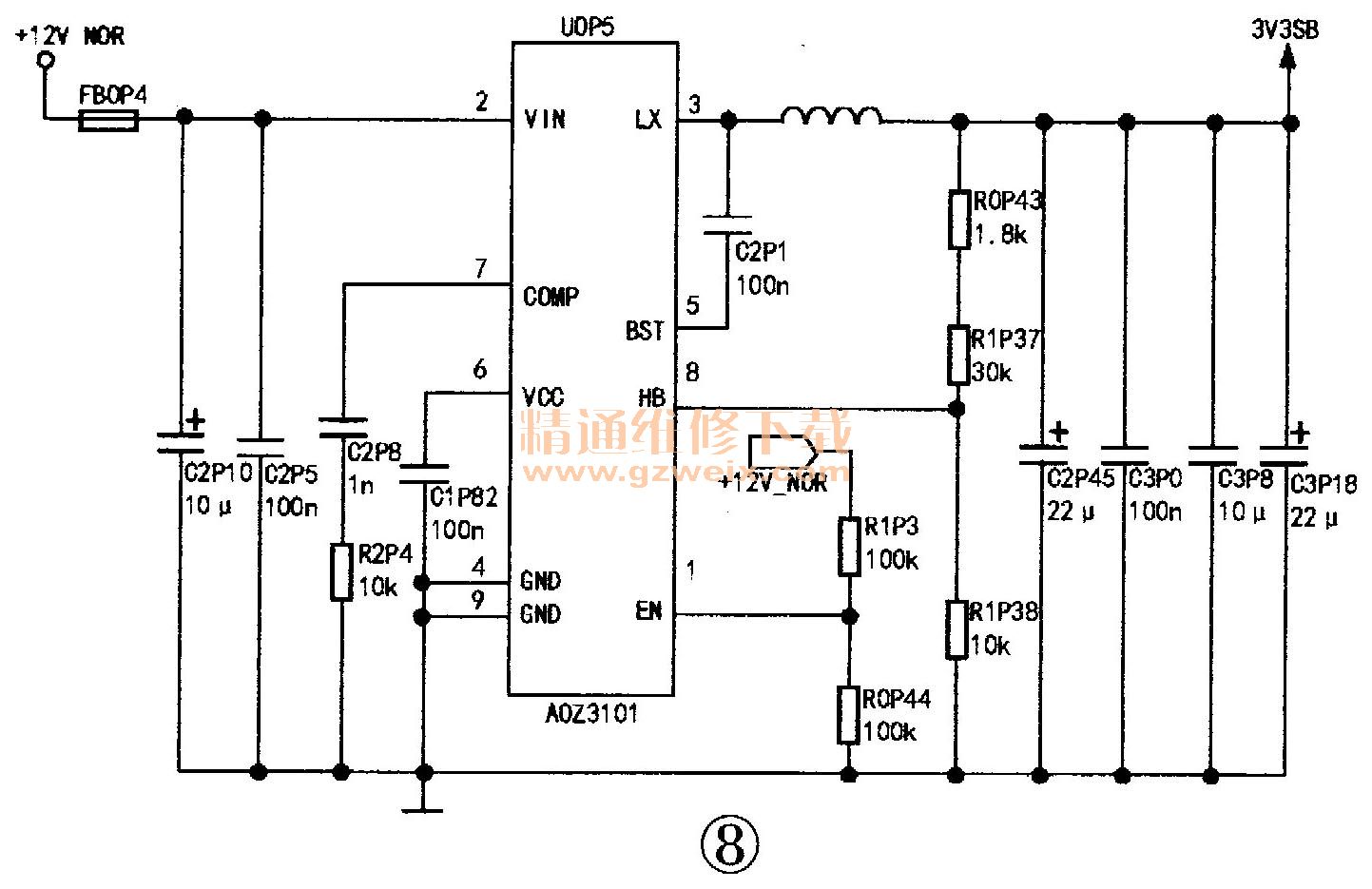

电源板送来的＋12V NOR电压经U0P5为核心的DC-DC电路变换得到3V3SB电压，如图8所示，为相关电路供电。
（2）VDD-WR供电

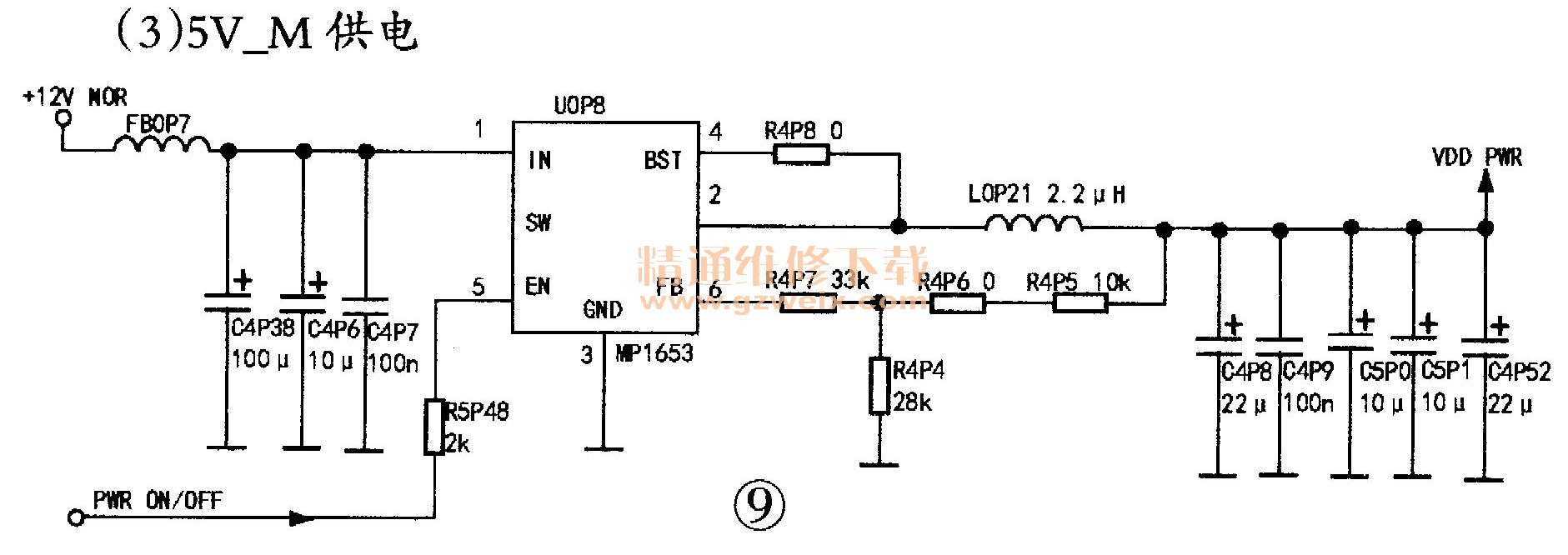

＋12V_NOR电压经UOP8为核心的DC-DC电路变换得到VDD-WR电压，如图9所示，为U2内核供电。
（3）5V M供电

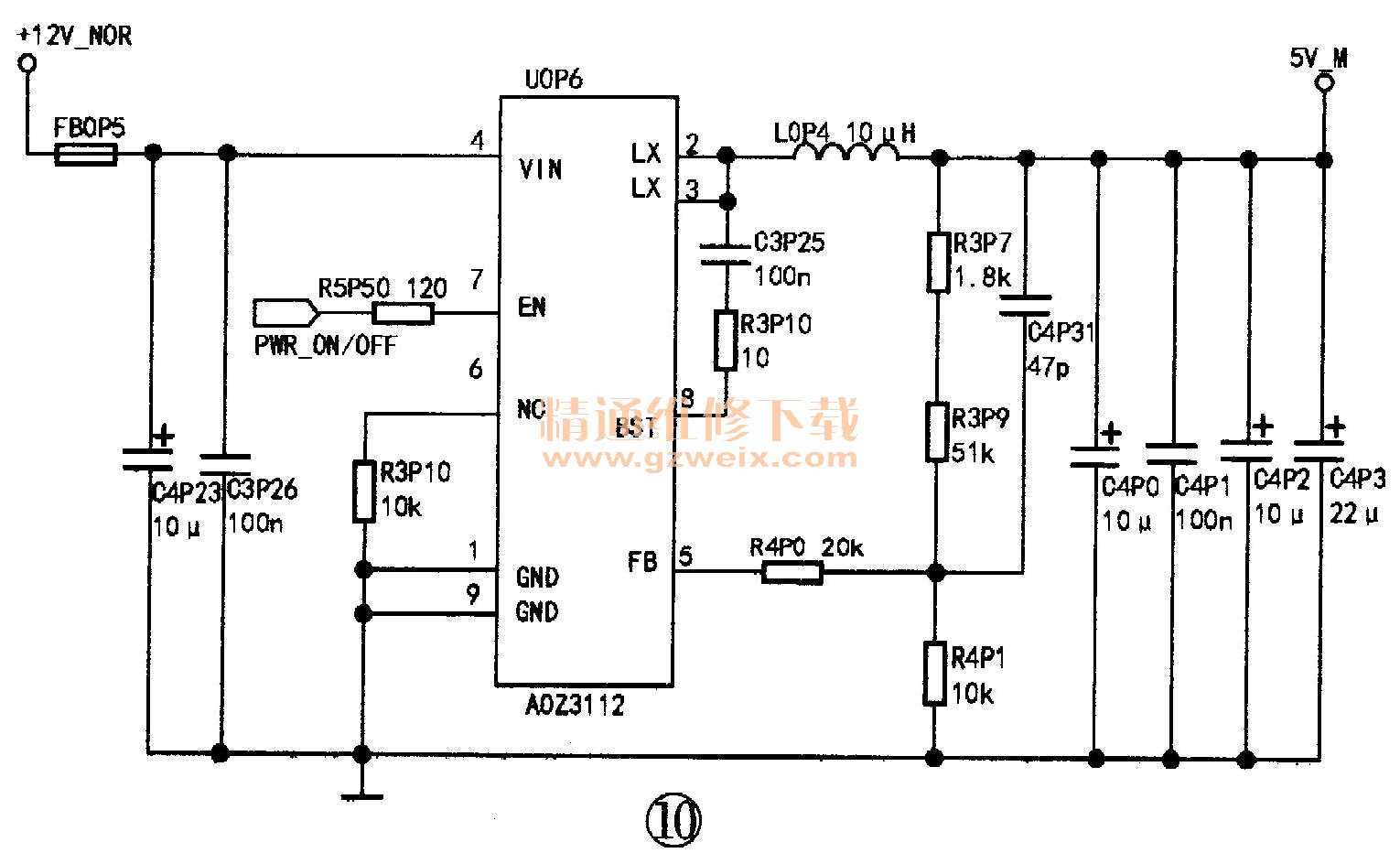

电源板送来的＋12V NOR电压经U0P6为核心的DC-DC电路变换得到5V_M电压，如图10所示，为相关电路供电。
（4）屏供电开／关控制电路

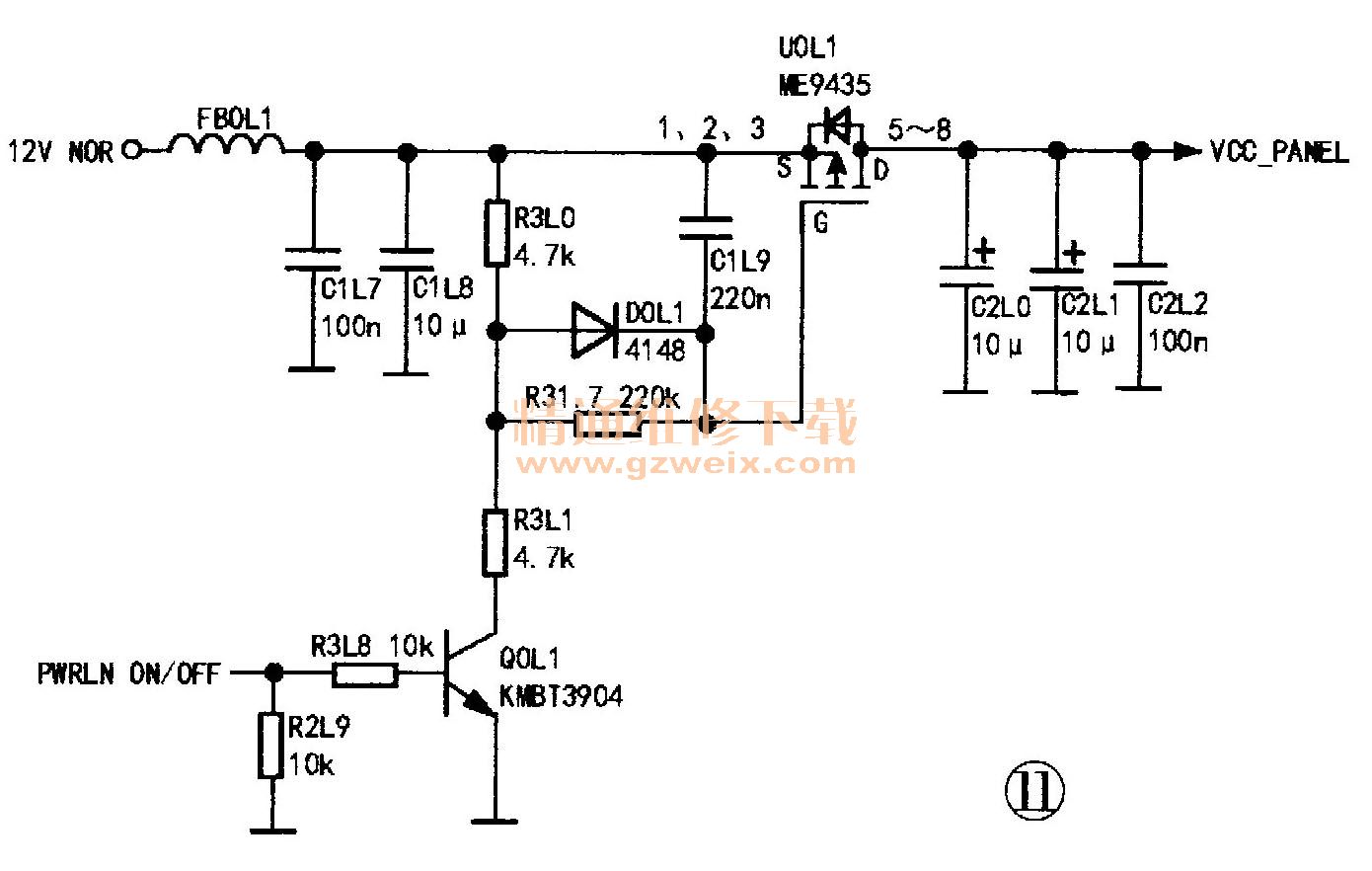

当U2的E4脚送来开机信号（高电平）时，Q0L1（P沟道场效应管ME9435）导通，UOL1因④脚为低电平而导通，输出VCC_PANEL，为液晶屏驱动电路供电，如图11所示。
（5）CPU供电产生电路
＋12V_NOR电压经过U0P 10为核心的DC-DC电路变换后送到CPU PWR电路，如图12所示，为U2内部CPU的电路供电。数字音频功放电路分析该机伴音功放电路如图13所示。
U0A3的19脚是待机控制脚，25脚是复位脚，23（SDA）、24（SCL）脚为数据、时钟总线脚，15（MCLK）脚为主时钟输入脚，21（SCLK）脚为串行音频数据／位时钟输入脚，20（LRCLK）脚为串行音频数据左右／帧时钟输入脚，22（SDIN）脚为串行音频数据输入脚。U2的AL1、AL2、AK1、AK2脚输出数字音频信号，分别送给U0A3的15、21、20、22脚，经内部电路处理后，由U0A3的①（OU-TA），46（OUTB）脚输出左音频信号到扬声器，从39（OUTC）、36（OUTD）脚输出右音频信号到扬声器。
