3 故障排除过程
DS5空调系统是汽车电脑控制的全自动空调，各种传感器和执行器相互配合工作而营造一个舒适的车辆环境，系统里某个元件或区域出现异常，都可能会出现工作状态不正常的现象。针对空调开关开启后空调无法制冷这一现象，可能的故障点较多，如控制系统本身、部件自身等都有可能，这需要一一排除。由于空调系统有智能化的自诊断系统，所以诊断程序开始时，先利用专用PSA汽车诊断仪对空调系统进行故障码调取，以及读取相关的数据流，然后对故障区域进行分析排查。
3.1设备检测
将DS5专用诊断仪连接汽车空调ECU，进行通信联系，在通电状态下，诊断仪显示有2个故障码存在，分别是：B1301----空调压缩机可变排量的控制，故障特征是断路，状态为临时；P0494----风扇总成状态信号，故障特征为一致性，状态是持续性故障，类型为本地。
3.2故障排查
根据诊断仪显示的故障码信息，对相关区域进行故障验证及分析，即分别对故障码B1301所示的空调压缩机部分和P0494所示的风扇总成状态进行检查。
3.2.1空调压缩机系统的检查
对空调压缩机进行检查，验证模拟其工作状态正常与否，通常采用分析数据流的方法进行，这样能够起到事半功倍的效果。把诊断仪系统调成联接数据流模式，并使车辆发动机处于着车状态。

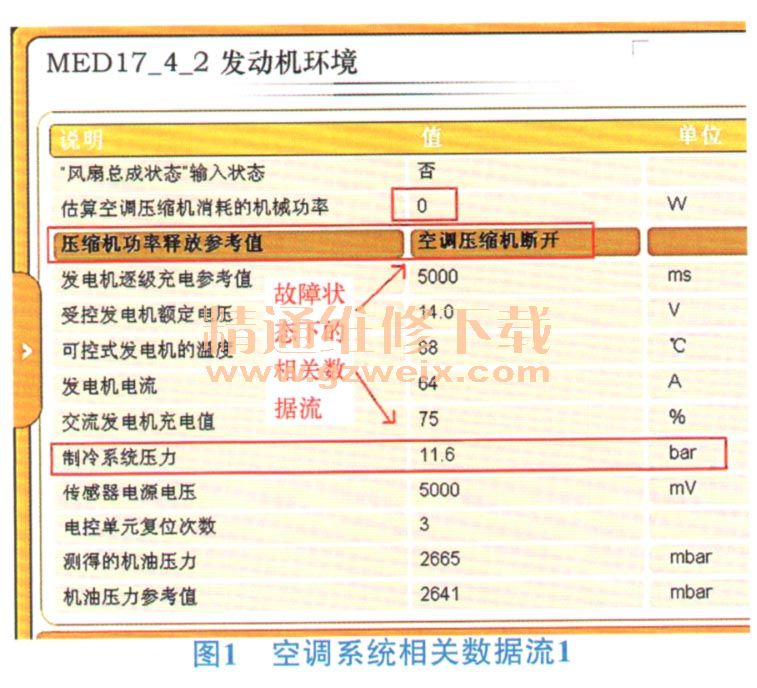

1）通过诊断仪检查空调系统的相关数据流。由空调压缩机数据显示：断开（图1）。根据数据流得知，正常开启空调时，空调压缩机并不工作，也就是验证故障码所示的内容为断路。空调压缩机断路是由各种控制信号来控制的，如AC键、恒温器、压力开关以及空调ECU里控制模式等信号。控制方面的排查需要逐一进行，下面验证系统硬件本身有无问题。

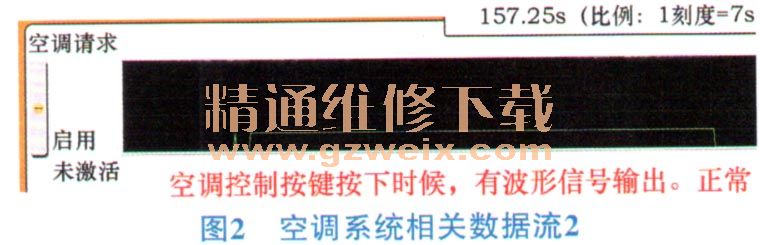

2）确认开关信号情况。对空调控制面板的开关键进行操作，用诊断仪的个性化测试功能查看其信号输出波形，如图2所示，说明开关键是正常的。
3）注意到断路状态只是临时的，于是运用诊断仪的元件测试功能来对压缩机进行激活，以检查空调系统的工作如何。检查结果是有冷风吹出，说明空调压缩机本身是可以正常工作的。
通过上述检测，当空调压缩机工作时，系统是有冷风送出的，可以确定空调系统硬件本身没有问题，故障应该出在空调压缩机控制方面。
