适用车型:市场上首批旗舰版T600 1.5T 车辆。
故障症状:ESC 总成内部故障。
故障原因:ESC 总成内部故障。
解决办法:更换ESC 执行器总成。
备件:ESC 执行器总成1 个。
操作步骤:
一、排出制动液
1、使用举升机举升车辆,用回收器皿接起排出的制动液。
二、拆卸ESC 控制器总成
1、打开发动机机盖;

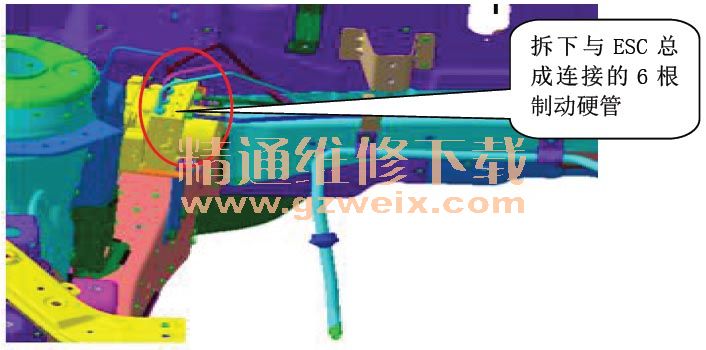

2、使用11mm 的扳手将ESC 总成上六根制动硬管拆除;
3、使用8mm 的套筒拆卸ESC 总成的固定螺栓,取下ESC 总成。
三、安装新的ESC 总成
取新的ESC 总成按拆卸的相反顺序装复。
注意:
1.装复制动硬管时,应先用手将制动硬管拧入ESC 总成安装孔4~5 牙,然后用11mm 扳手拧紧,并用扭力扳手拧到规定扭矩(制动硬管拧紧力矩:16±2N.m);
2.ESC 控制器总成固定螺栓拧紧力矩为:9±2N.m
四、ESC 系统排气
1.加满制动液,按左后轮-右前轮-右后轮-左前轮顺序逐一进行排气操作;排气
过程需两个人配合,一人在车里踩刹车踏板,另外一人在底盘下松制动分泵上的排气螺栓,直至排出的制动液没有气泡为止。
注意:排气过程中避免制动液滴到轮胎和车漆,否则应及时用清水冲洗,避免造成腐蚀。
2.加注制动液至标准刻度范围,同时试车确认制动良好方可交付车辆。
