故障现象:导航屏显示“电子手刹故障”,电子手刹故障灯常亮。
排故过程:

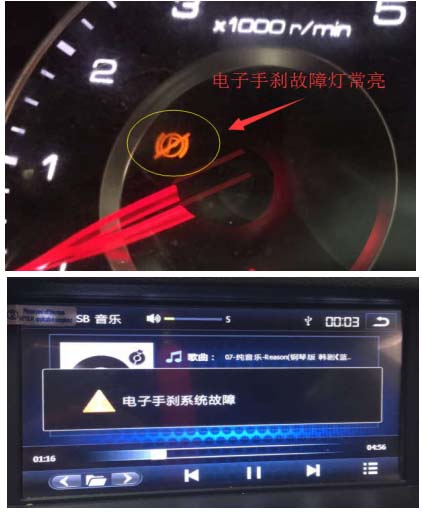

1、着车后电子手刹故障灯常亮,导航屏中显示电子手刹系统故障。

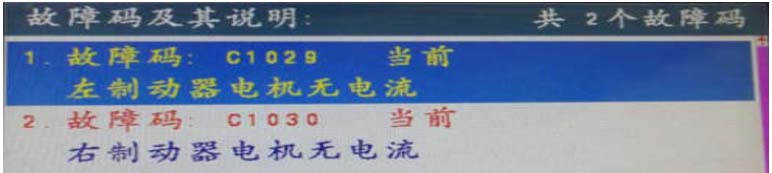

2、连接仪器进入电子手刹(
EPB)系统,读取故障码:
4、分析两组故障码,
BCM中是历史故障,而且与手刹系统关联不大,不做重点考虑,重点分析
EPB系统“电机无电流”的两个故障码。

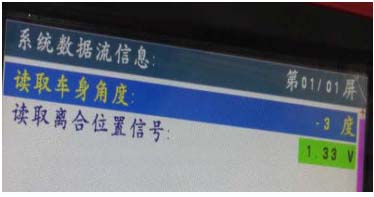

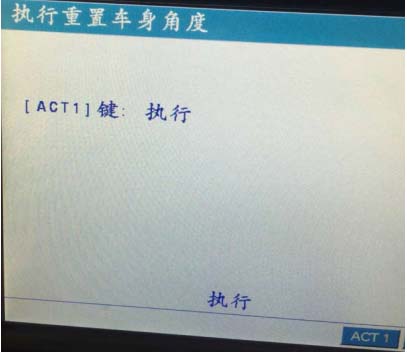

5、诊断议读取车身角度,其值为-3,考虑是不是这个问题引起的故障。对车身角度重新设置,发现无法执行。
6、根据经验试换手刹开关,试换
EPB模块,故障依旧。
7、换

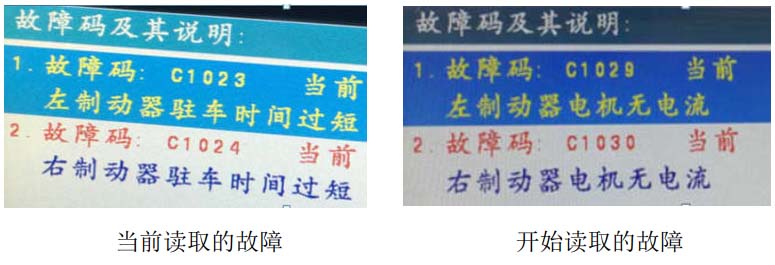

EPB模块后再次进入电子手刹系统读取故障码:当前读取的故障 开始读取的故障
8、结合两组故障码发现一个共性问题,左右制动器同时报故障,已排除了能引起共同故障的部件手刹开关和
EPB模块,检查
EPB模块的电源、搭铁。
9、经检查发现,
EPB模块IP14保险熔断(室内继电器盒IP14 20A),换新保险没有熔断,检查线路,尤其离合器踏板上方,未发现线束有磨破情况。
补充提升:
故障分析:在排除故障中,先后两次出现同时报左右制动器的故障码,由此判断这是由能同时影响左右制动器的部件造成的,其原因有:
2、手刹开关,手刹拉起和释放信号错误导致
EPB模块不执行控制电机问题。
3、自动模式切换开关造成的影响
本案例中走了一些弯路,大家多思考多总结!
案例总结:本车是由于电子手刹模块
EPB保险IP14熔断导致的故障。检查线路没发现问题,认定为保险自身问题或是安装不牢固导致的熔断,更换新保险丝后故障排除。
