二、排放空气
1、向左将方向盘打到底;

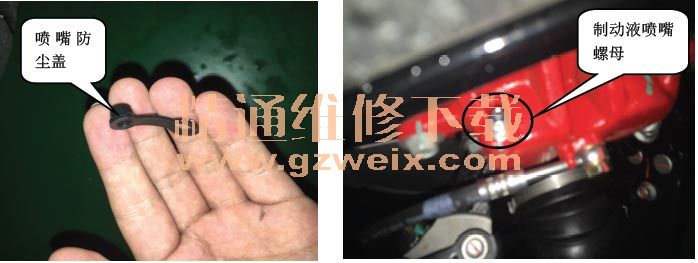

2、取下制动卡钳上制动出油喷嘴上的防尘盖,用10mm 开口扳手将刹车出油喷嘴上的螺母拧松;
3、垫一块抹布至制动卡钳下端地板上;
4、用力踩刹车,目视喷嘴喷油状况,来回数次直至喷嘴油液成股喷出时即刻将制动踏板踩到底;同时用10mm 开口扳手将喷嘴紧固螺栓拧紧;
5、将防尘盖装配至制动油喷嘴上;
6、按照上述操作对其他三个制动卡钳进行排放空气操作;
7 取适量制动液,打开制动油壶盖,将制动液加注至油壶,直至油液达到油壶上下刻度之间即可停止加注。同时将洒在车身及附件上的制动液用自来水进行冲洗掉,最后依次装复碳罐、发动机出气软管及发动机上装饰罩。
三、ESC 执行器总成手动标定
1、升级V60 诊断仪软件(含ESC 标定功能的诊断仪软件见附件6);

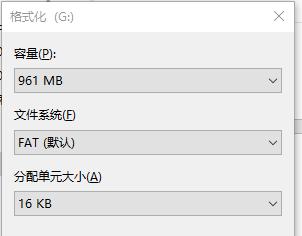

1.1、下载软件前,先将U 盘格式化为FAT格式,格式化操作流程及图示:
桌面->>双击"我的电脑"->>找到刚插入的U盘(应确保U盘中没有重要或有用的文件,如有请先行备份)->>右键->>在出现的菜单中选择"格式化"->>在格式化窗口中的"文件系统"中选择"FAT"(FAT32 、exFAT 和NTFS 格式或别的格式都不行)->>开始->> 完成

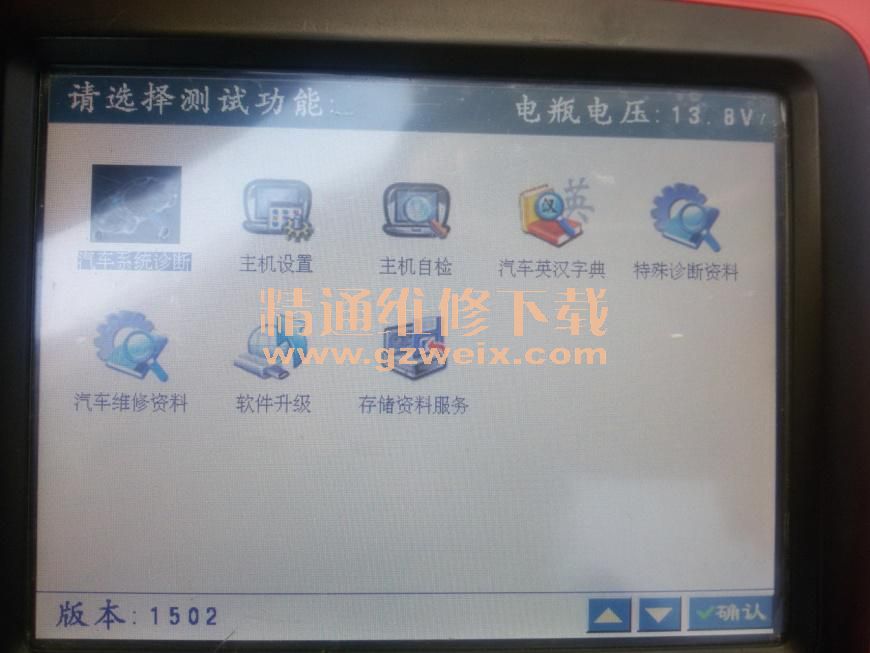

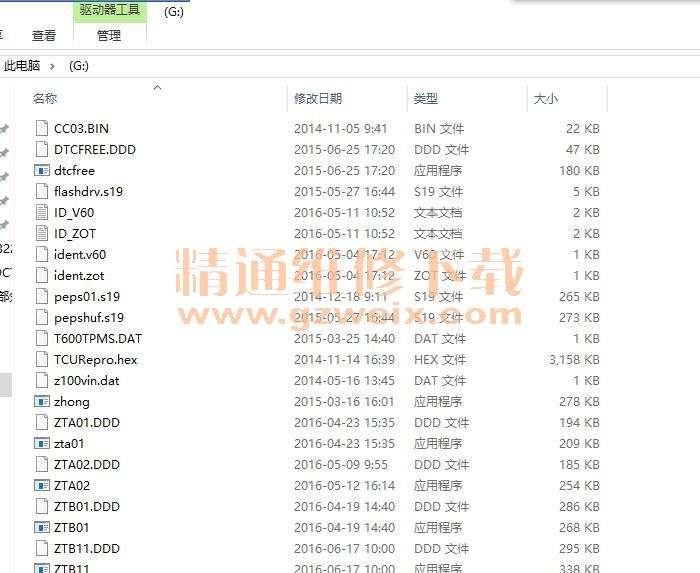

1.2、将软件包下载,然后拷贝到U 盘根目录下(具体根目录显示如下图所示),将U盘插入V60 主机USB 接口,然后点击软件升级图标即可,全程大约10 分钟左右;
2、打开电源至ON 档(不启动车辆);
3、将V60 诊断仪连接到OBD 诊断接口上,开机并进入诊断仪主界面;

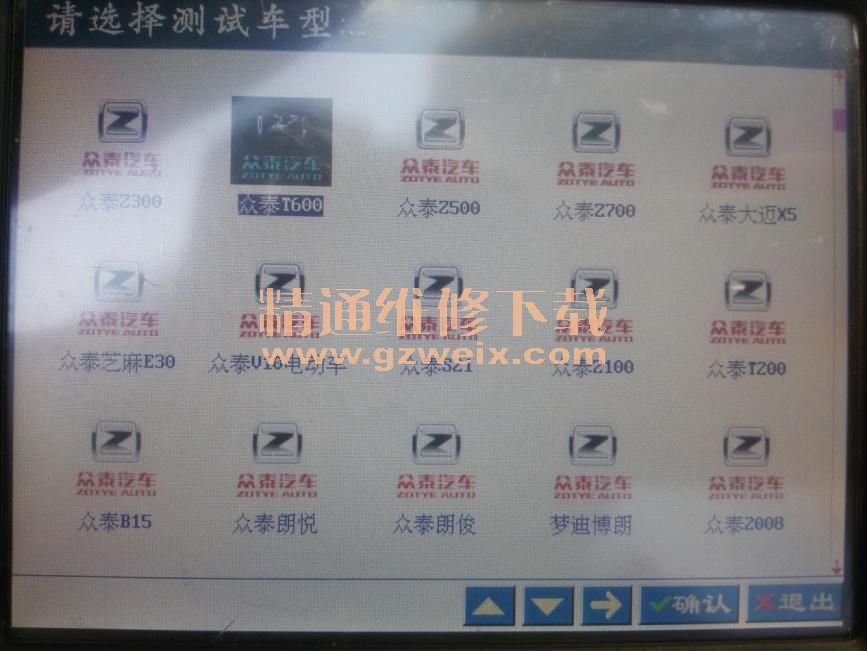

4、选择“众泰T600”,点击进入;

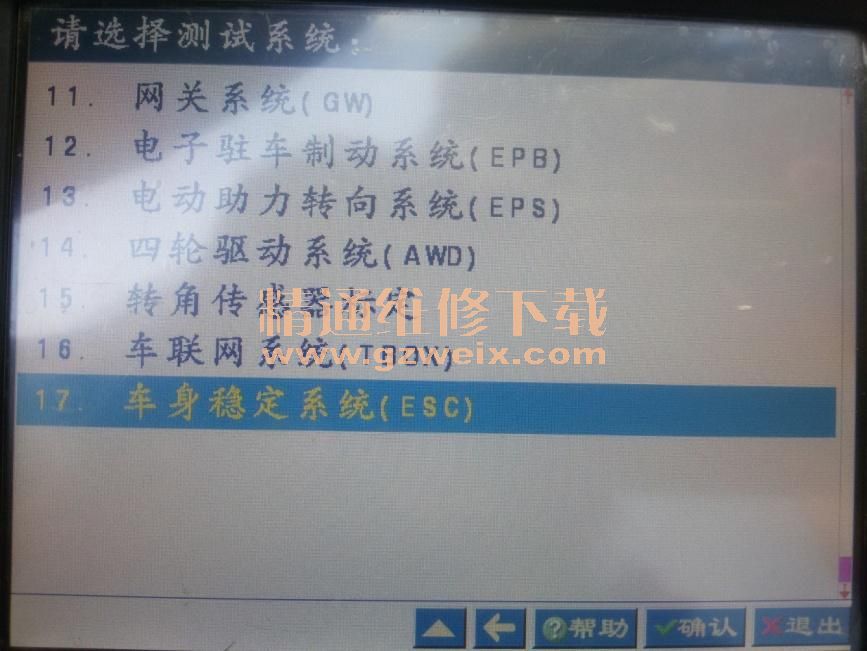

5、选择“17.车身稳定系统(ESC)”,点击进入;
6、进行配置信息匹配(注:四个车门必须保持关闭状态);

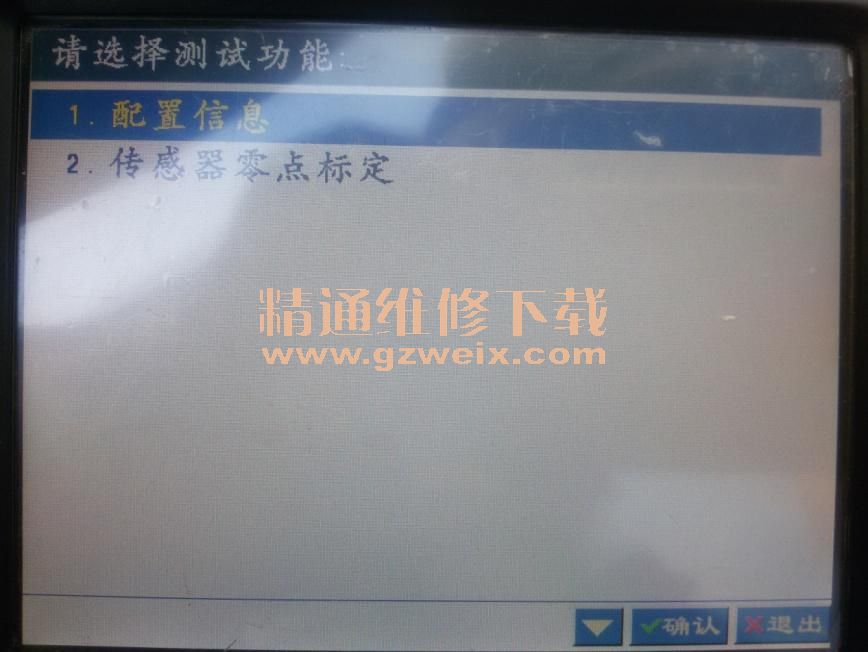

6.1 选择“1.配置信息”,点击进入。

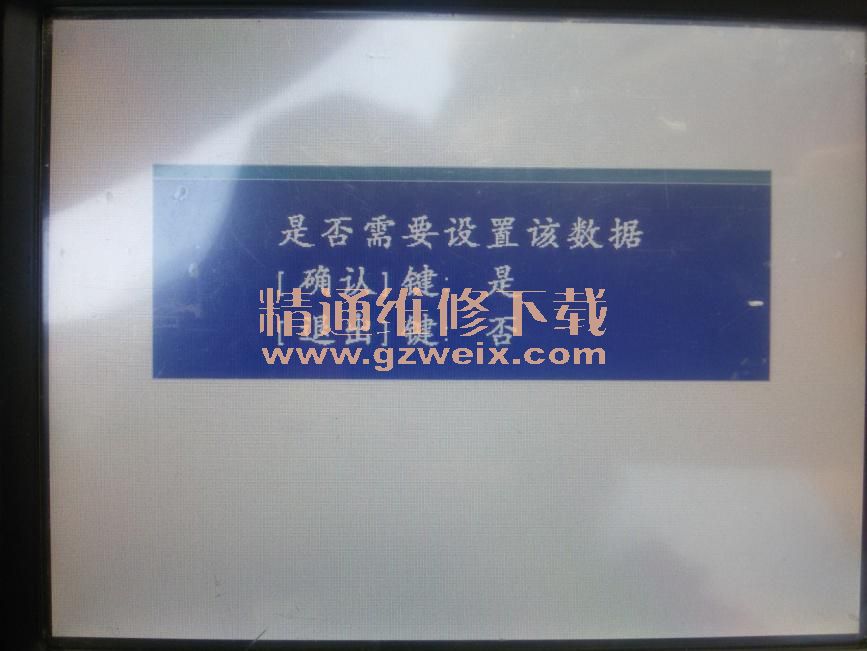

6.2 诊断界面提示“是否需要设置该数据”,点击“确定”,选择“是”。

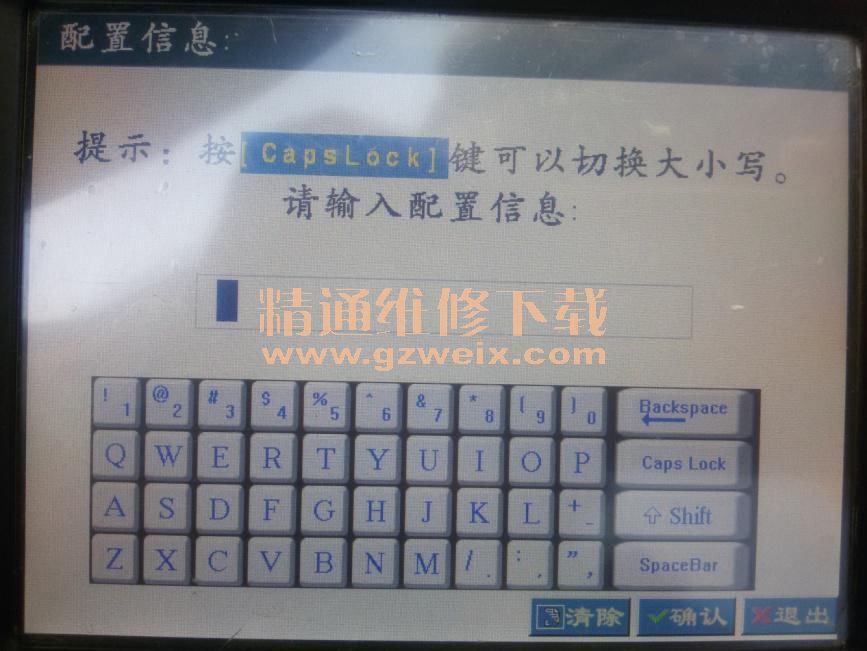

6.3 提示“请输入配置信息”,根据车型配置选择相对应的Zotye Code 输入。
